2.操作流程


2.4. 模型算量

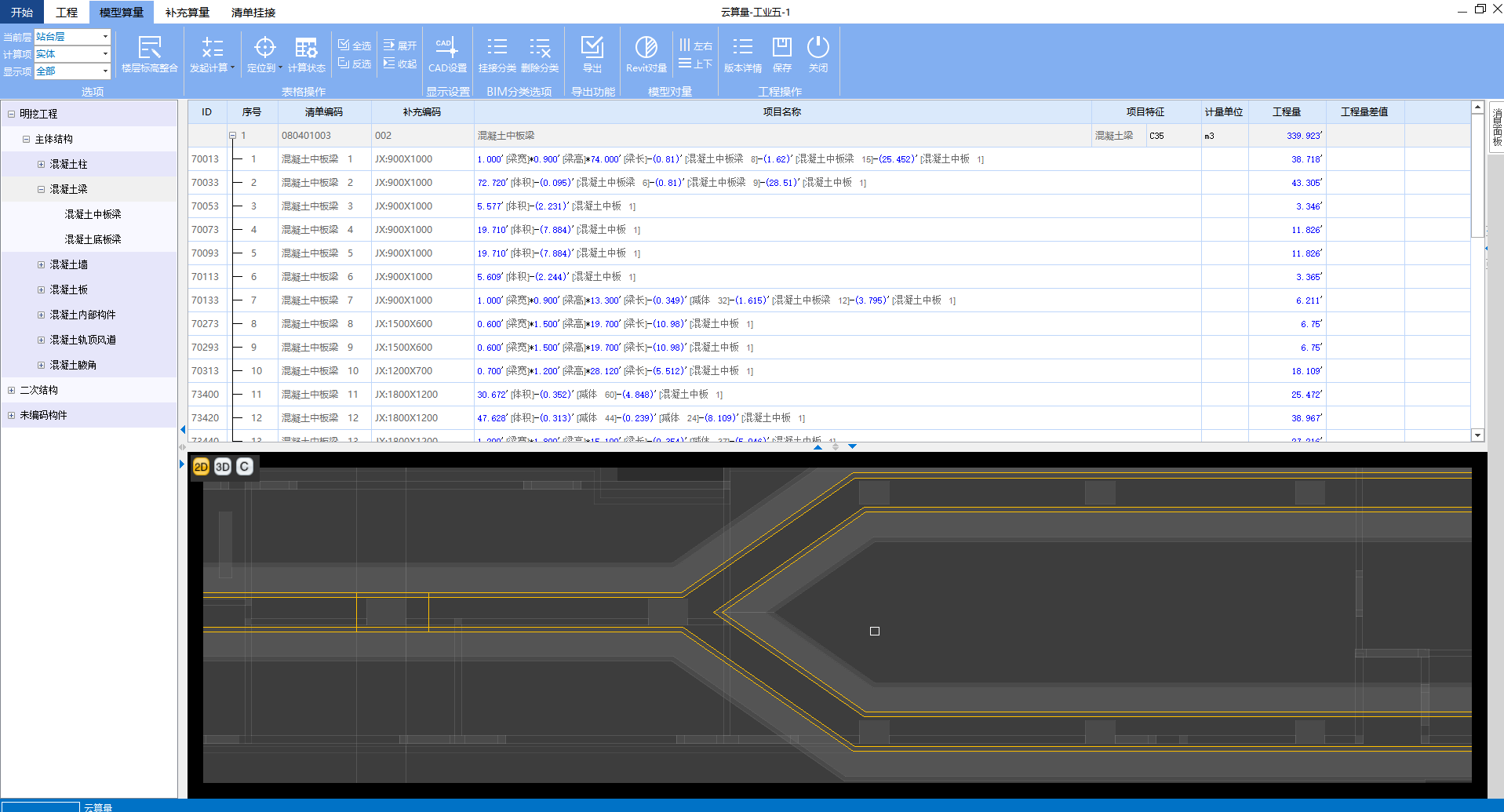

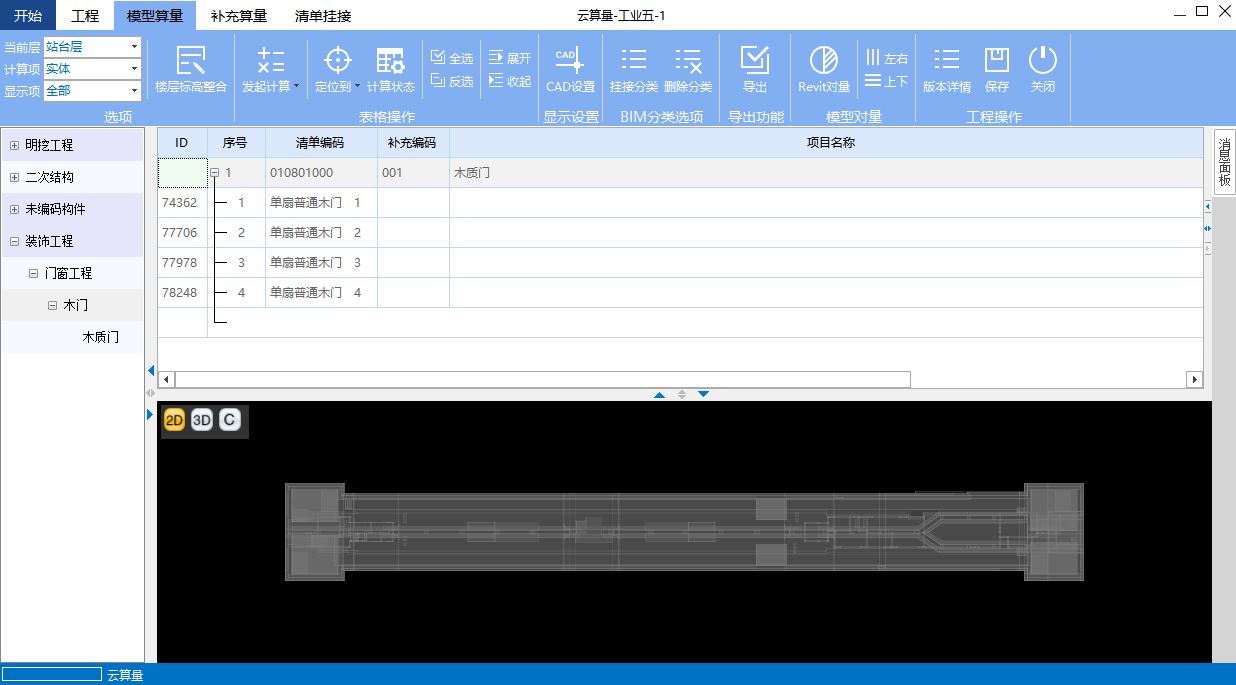

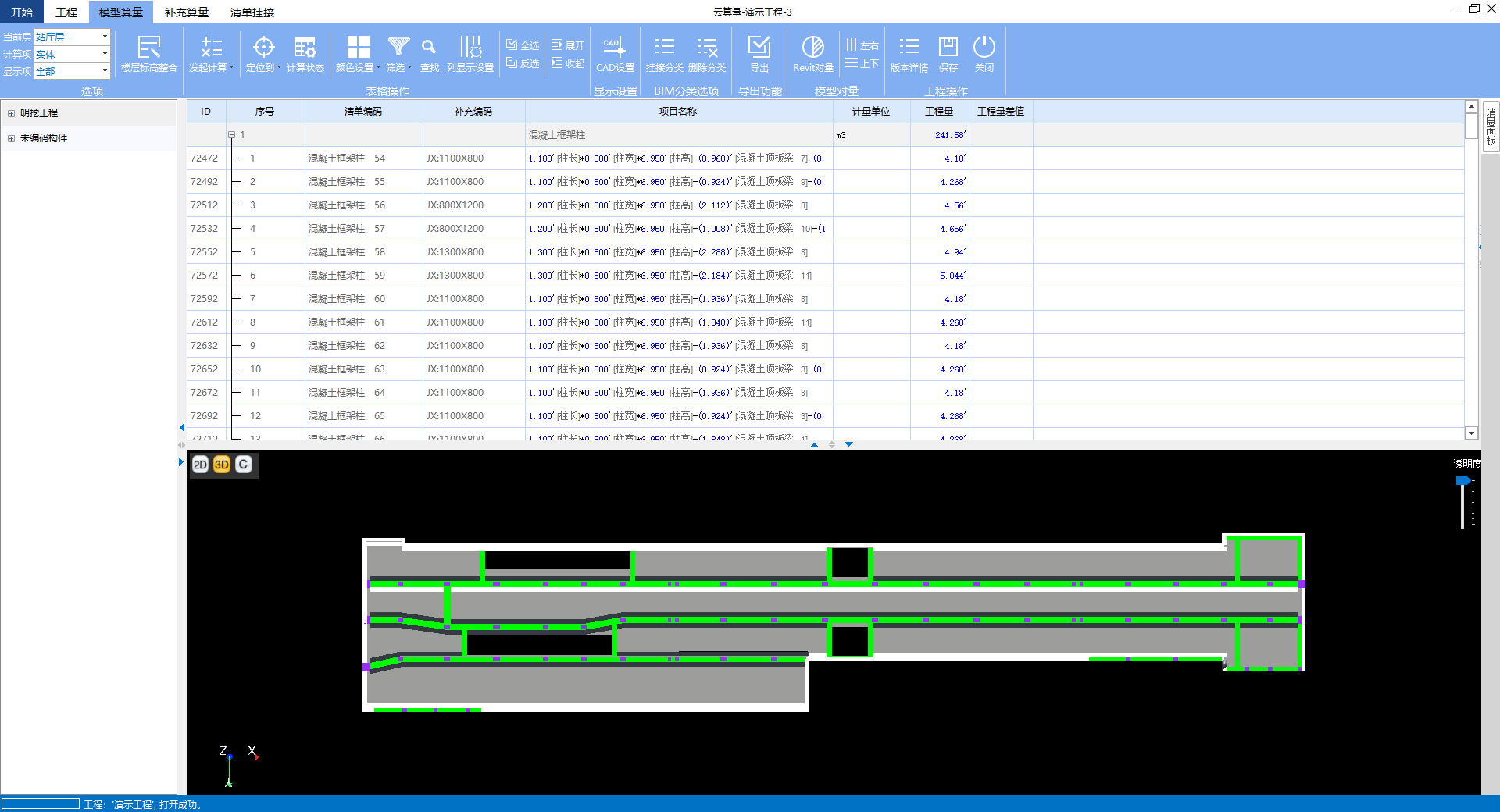

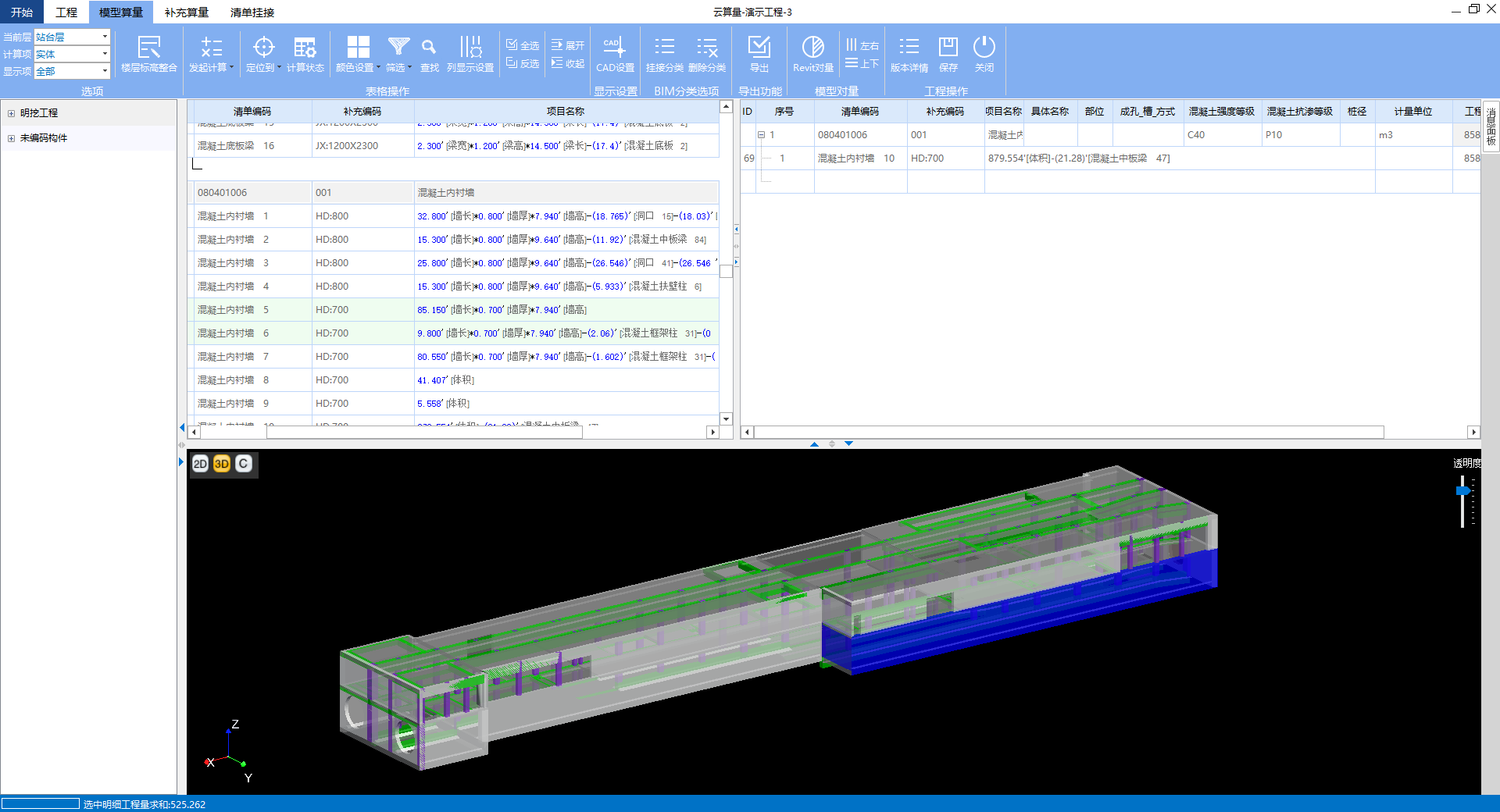

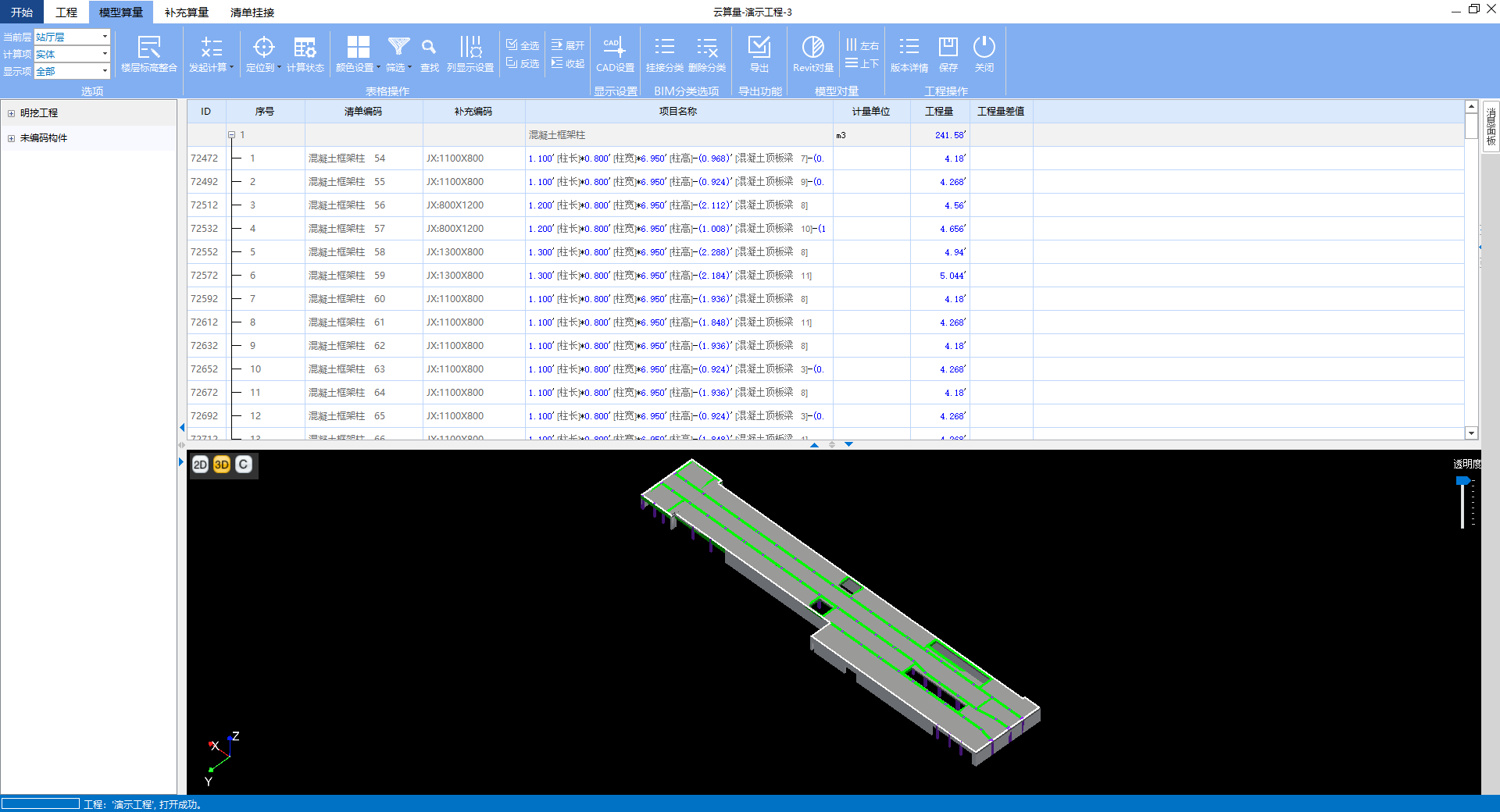

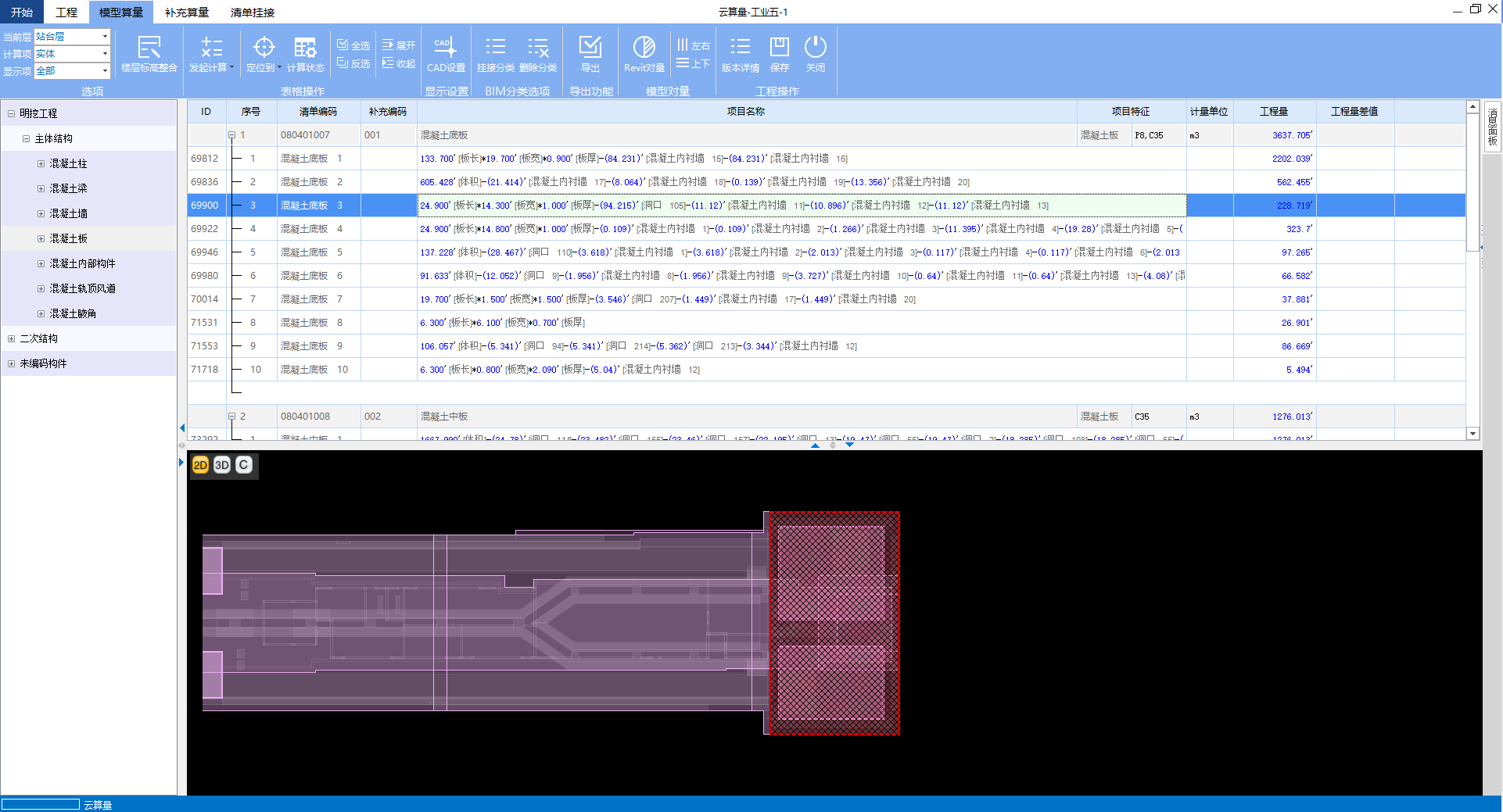

模型算量界面如图3.2。

2.4.1. 打开工程

工具栏上点击“打开工程”,系统将打开当前选中的工程中状态为“激活”的版本。

工程列表中,工程记录点击右键->“打开工程”,系统将打开该工程的“激活”版本。

版本列表中,版本记录点击右键,或双击该行,将打开该工程版本。若该行为非“激活”版本,将弹出:

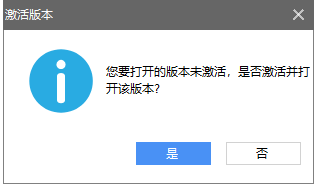

版本须为激活状态才可打开。

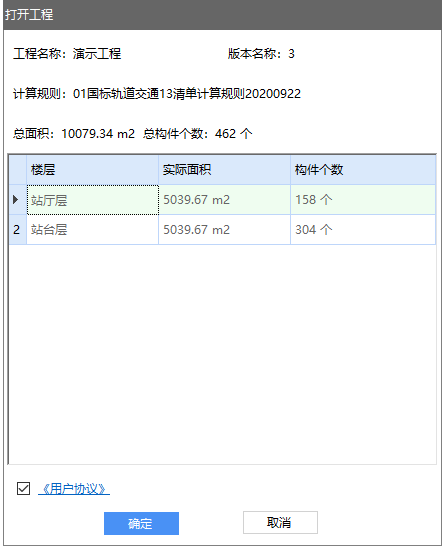

打开工程前系统会弹出版本信息窗口,须用户确认:

点击“确定”,将打开该工程版本。

2.4.2. 工具栏

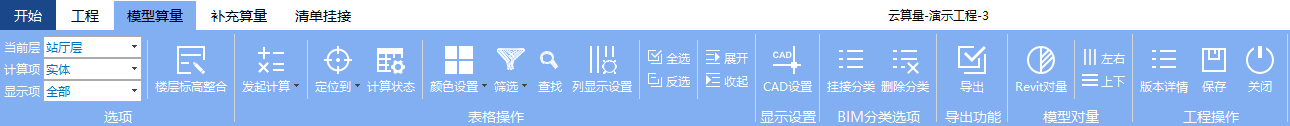

工具栏包含“选项”、“表格操作”、“显示设置”、“BIM分类选项”、“导出功能”、“模型对量”、“工程操作”,如图:

模型算量界面以树状结构展示构件的目录,以表格方式展示目录中的构件数据列表。

(1)选项

【当前层】:下拉框可以切换楼层,楼层即为创建版本时版本文件中的楼层(RVT模型为所设置的楼层或标高)。

【计算项】:当前只有“实体”一项。

【显示项】:下拉框可以切换显示项目,包含“全部”、“自动计算项”、“手算项”、“底稿修改项”。

【楼层标高整合】:整合楼层标高。

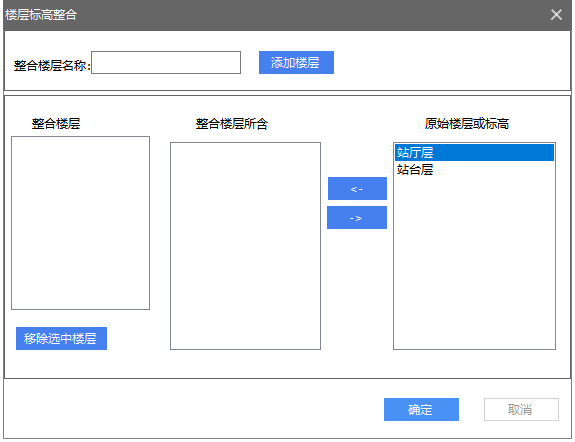

点击“楼层标高整合”,弹出楼层标高整合对话框:

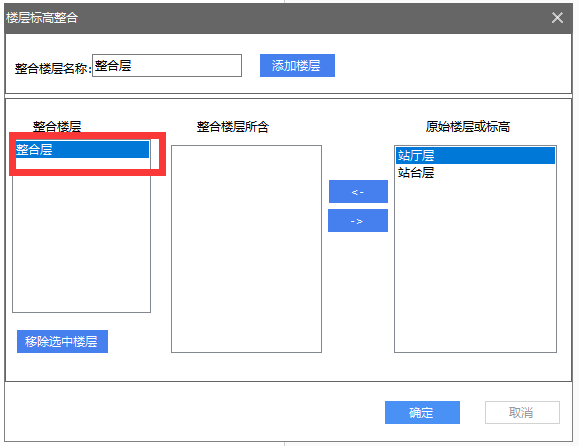

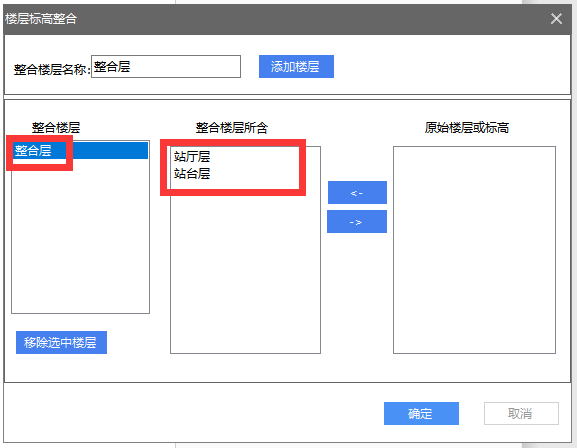

在“整合楼层名称”中输入楼层名称,例如“整合层”,点击“添加楼层”,在“整合楼层”一栏则出现输入的楼层名称:

在右侧“原始楼层或标高”中选择对应的单个或多个楼层或标高,点击添加,即可将选中楼层或标高添加到自定义的楼层中:

同理,选择“整合楼层所含”一栏的楼层或标高,点击移除,则可将其从整合楼层中移除。

(2)表格操作

【发起计算】:下拉菜单如图:

“未计算构件”:将版本内未计算的构件发送至服务器计算;

“当前选中”:将构件表中当前用户选中的构件发送至服务器计算;

“当前界面”:将当前构件表中列出的全部构件发送至服务器计算;

“当前楼层”:将当前楼层中的全部构件发送至服务器计算;

“全部”:将版本内全部构件发送至服务器计算。

【定位到】:下拉菜单如图:

“未计算构件”:过滤查看所有未计算的构件,对未计算构件发起计算;

“正在计算构件”:过滤查看所有正在计算的构件;

“计算失败构件”:将表格定位到第一个计算失败的构件,高亮该条记录。

“挂接需重新计算”:表格定位到删除分类后与之相关联的需重新计算的构件。

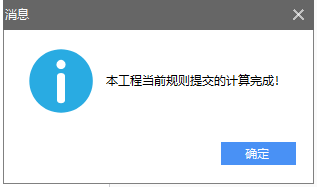

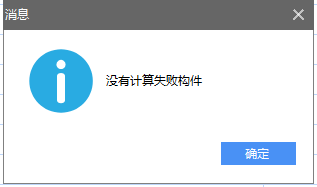

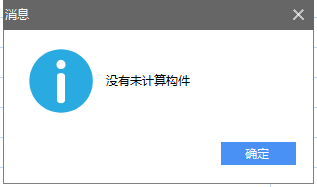

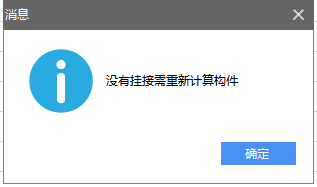

没有未计算构件、正在计算构件或者计算失败构件时,弹出消息:

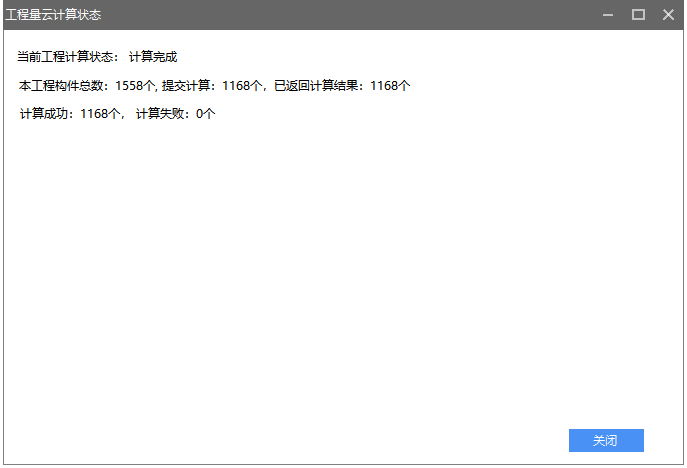

【计算状态】:可查看当前工程的计算状态。

【颜色设置】:用户自定义行背景色:

“设置选中行”:弹出颜色选取对话框,该行背景色将设置为用户选取颜色。

“取消选中行”:该行设置过颜色时,将恢复该行为默认颜色。

“清除全部设置”:取消全部的用户自定义行背景色。

【筛选】:表格中按列内容进行筛选,隐藏或显示某些行。

工程量表格的各列具有筛选功能,鼠标悬浮在列头上时,该列的末端将出现向下小箭头,单击小箭头,出现:

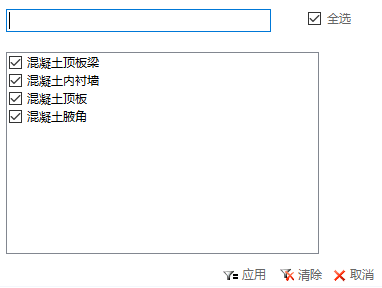

窗口中列出该列所有出现的内容,取消勾选某个内容,单击“应用”,表格中将隐藏这些内容的行。已经设定筛选的列,列头末端将出现对勾标记。

“清除”:该选项取消全部用户已经设定的筛选,恢复默认(显示全部)。

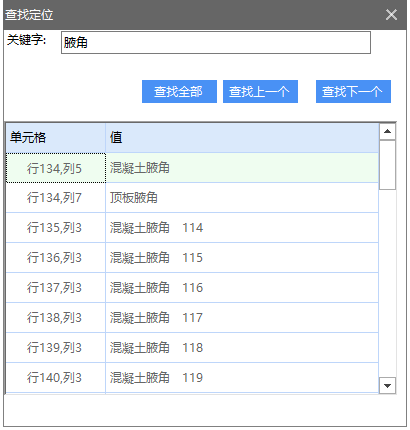

【查找】:查找功能可快速定位到出现关键字的行。 单击“查找”弹出:

输入关键字,点击“查找上一个”或“查找下一个”,将从当前行分别向前或向后选中下一个出现该关键字的行。

“查找全部”:将列出出现该关键字的全部行。

鼠标单击某行,主表各将自动跳转到同一行。

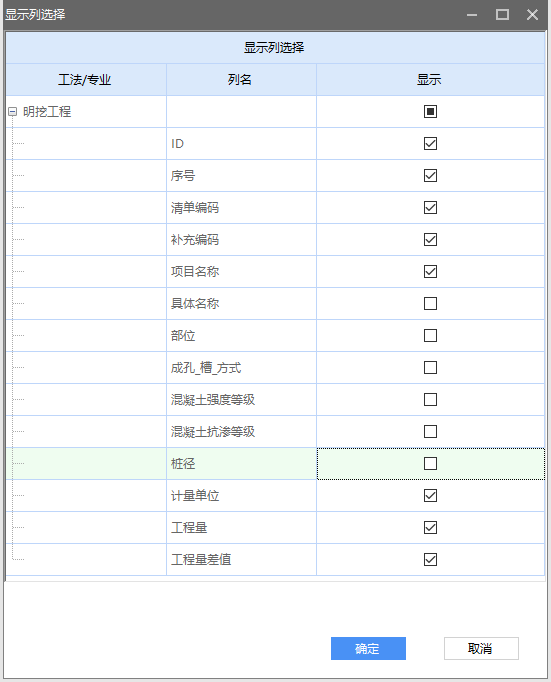

【列显示设置】:显示或隐藏某些列。单击弹出:

用户自行设置,未被勾选的列将被隐藏。

【全选】:选中底稿展示区列出的全部构件。

【反选】:对底稿展示区列出的全部构件进行相反的选中。

【展开】/【收起】:展开或收起表格中的构件组。

(3)显示设置

【CAD设置】:在2D、3D图形中自定义各类构件类型的显示样式,对所有工程版本有效。

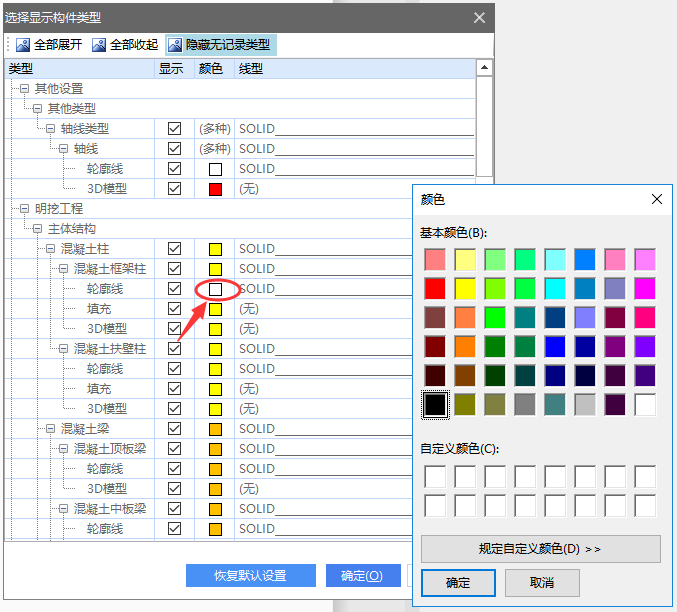

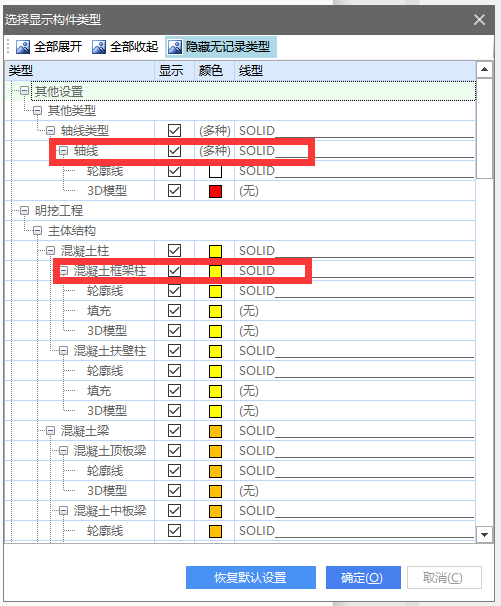

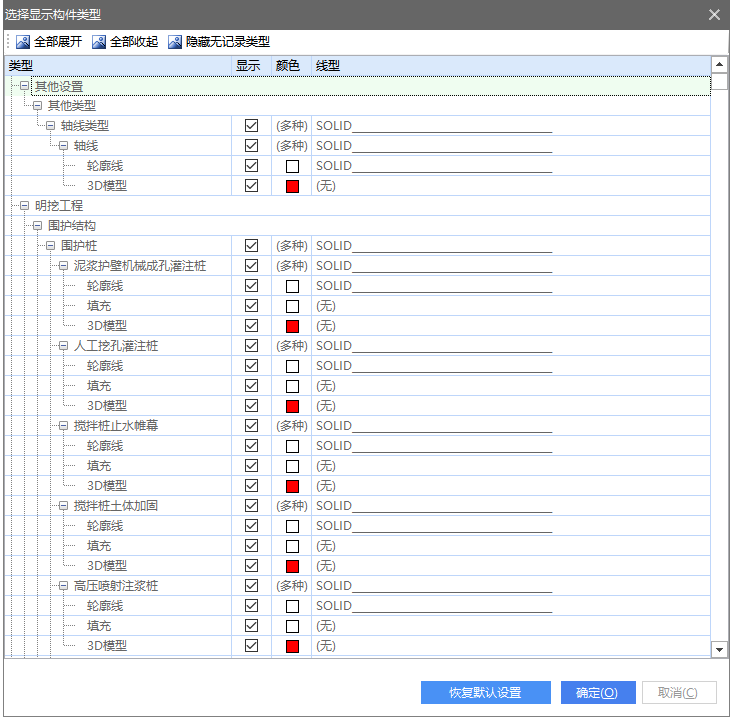

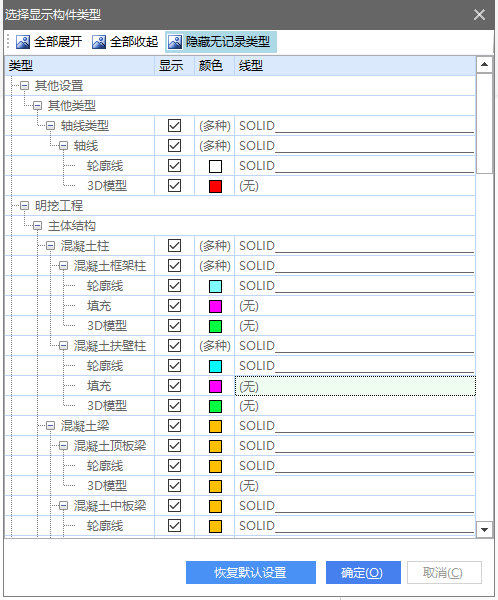

点击“CAD设置”按钮,弹出选择显示构件类型对话框:

“全部展开”/“全部收起”:展开或收起构件类型;

“隐藏无记录类型”:隐藏当前工程中不存在的构件类型,便于查找;

“显示”:勾选则显示构件对应的设置,不勾选则不显示;

“颜色”:对所选构件类型颜色显示样式的设置;

“线型”:对所选构件类型轮廓线显示样式的设置。

若“轮廓线”、“3D模型”等的颜色一致,则对应构件的“颜色”一栏显示为同一颜色;否则显示“多种”。如图:

点击构件下的显示类型的颜色方框,如“混凝土框架柱”的“轮廓线”对应的颜色方框,可自定义轮廓线的颜色。

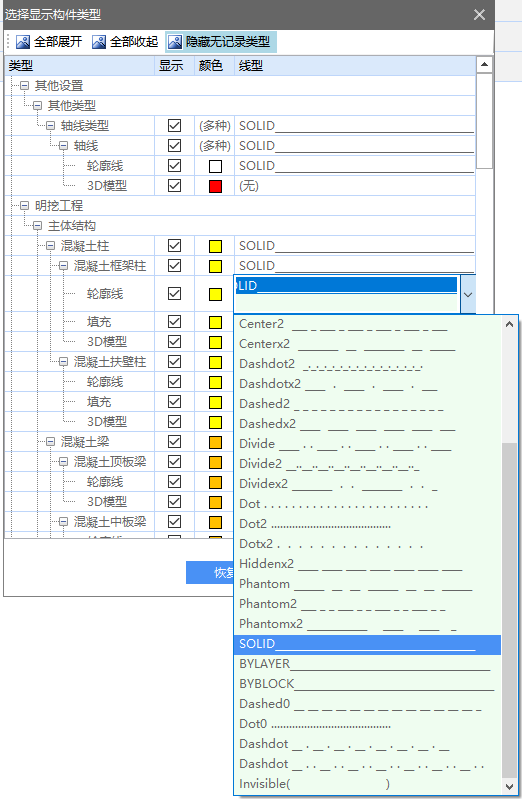

点击对应的“线型”下拉框,则可以修改对应的线型。

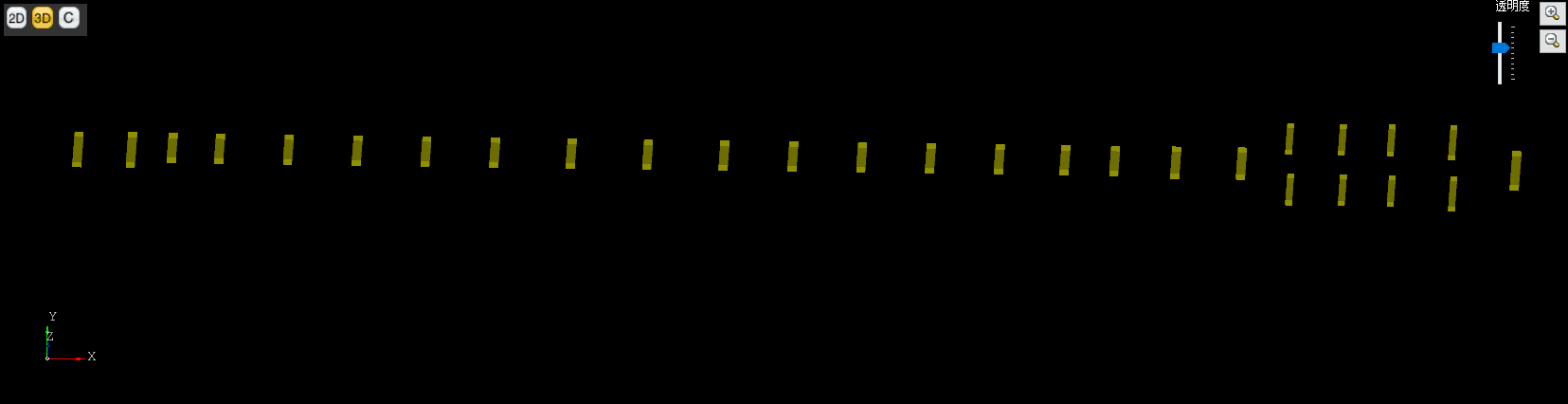

以下为修改CAD设置前,柱子在2D状态下的轮廓线、填充以及3D状态下的显示:

修改混凝土柱构件类型的颜色,如图:

点击“确定”,混凝土柱的颜色均显示为自定义的颜色,如图:

“恢复默认设置”:恢复系统默认设置。

(4)BIM分类选项

【挂接分类】:对未编码或挂接错误的构件挂接到其他分类,从而使构件按新的分类实现工程量计算。

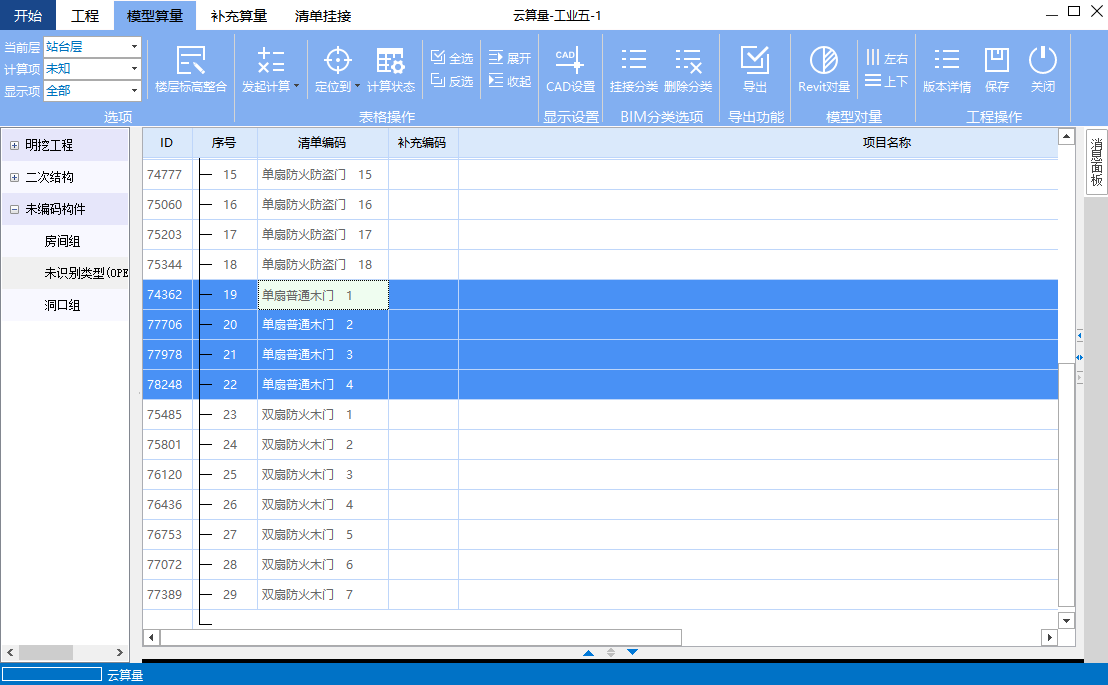

构件目录进入到未编码构件,在构件列表中选中一个或多个构件:

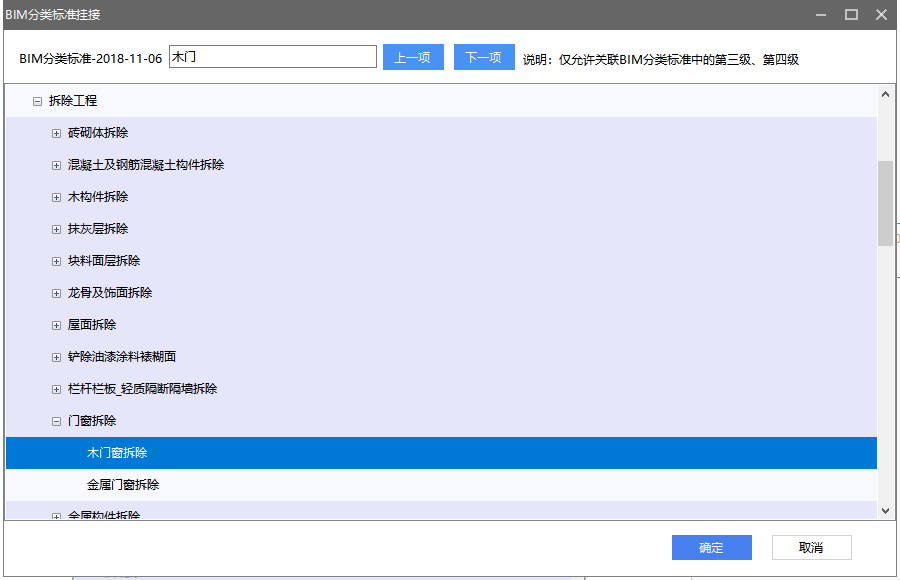

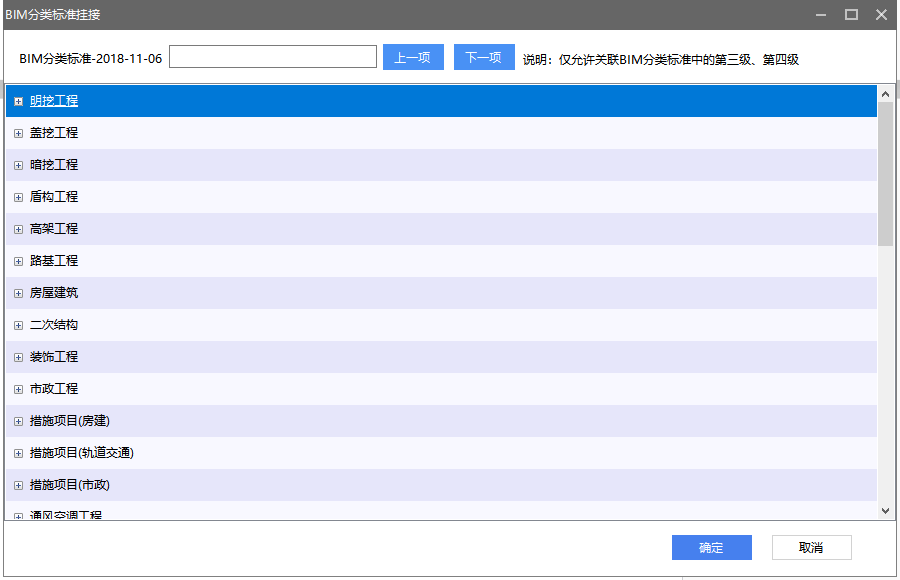

点击工具栏上的【挂接分类】,弹出“BIM分类标准挂接”窗口:

“搜索栏”:过滤搜索带有关键字的目录节点,按回车键结束。

“上一项/下一项”:输入关键字,点击“上一项“或”下一项”,将从当前目录分别向前或向后选中下一个出现该关键字的目录。

在搜索栏中输入关键字,快速展开带有关键字的目录节点。

选择对应的节点,单击确定,完成挂接。当前未编码的构件列表中的选中的构件被移动到新的分类中。展开新的分类,可以看到详细的构件表,并可以发送到服务器计算工程量。

同时,若存在与其相关联的构件,会出现颜色提示,需重新发起计算。

【删除分类】:删除构件分类信息,构件将被移入未编码构件中。

(5)导出功能

【导出】:导出底稿,详见4.7.1

(6)模型对量

暂不支持REVIT模型对量。

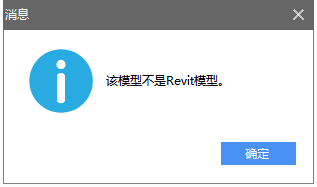

【REVIT对量】:模型为单张Revit模型时,直接载入Revit模型开始对量。否则弹出:

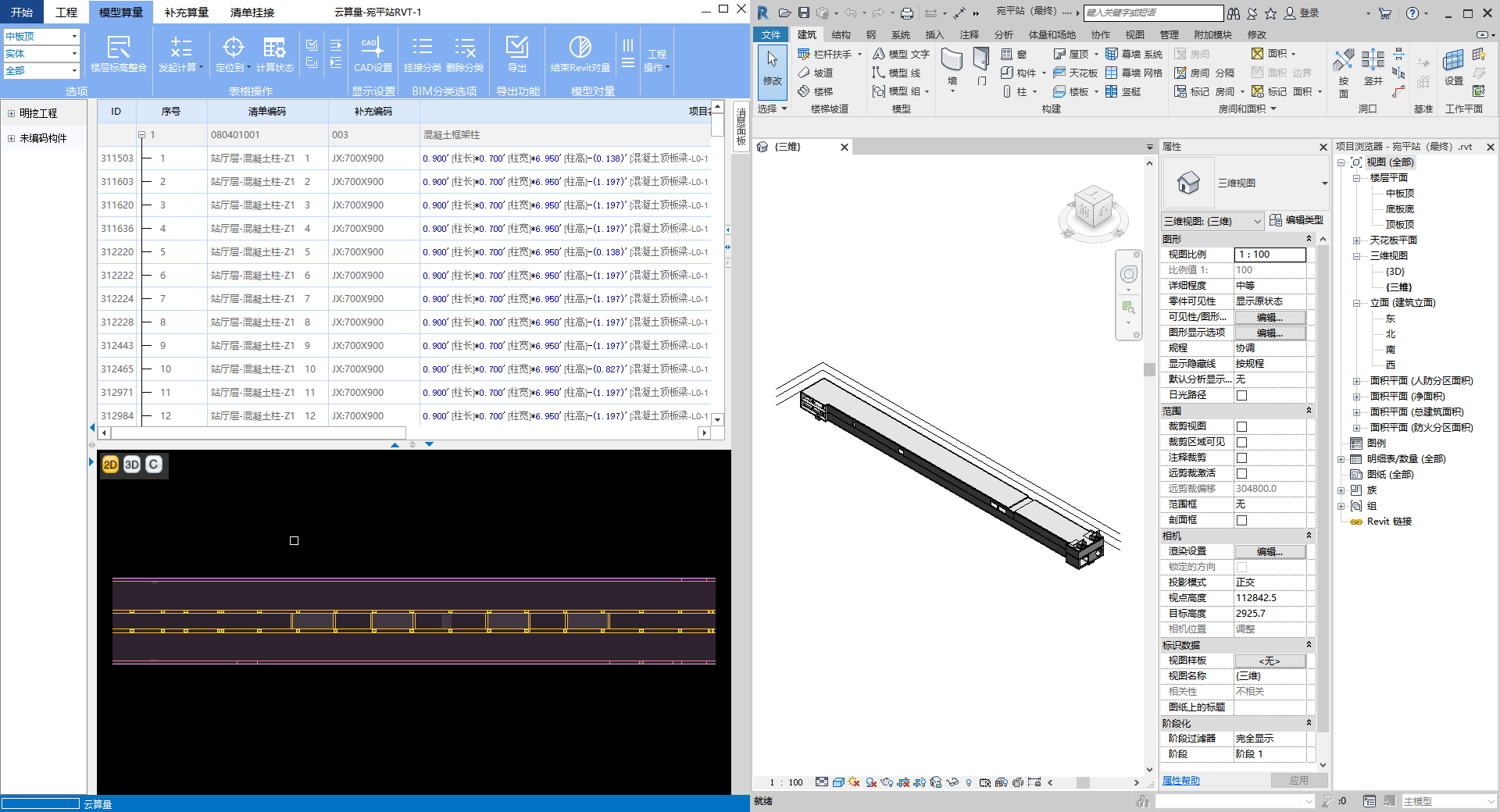

打开一个含单张Revit模型文件的工程,点击“REVIT对量”,Revit模型被打开,“REVIT对量”变为“结束Revit对量”。如图:

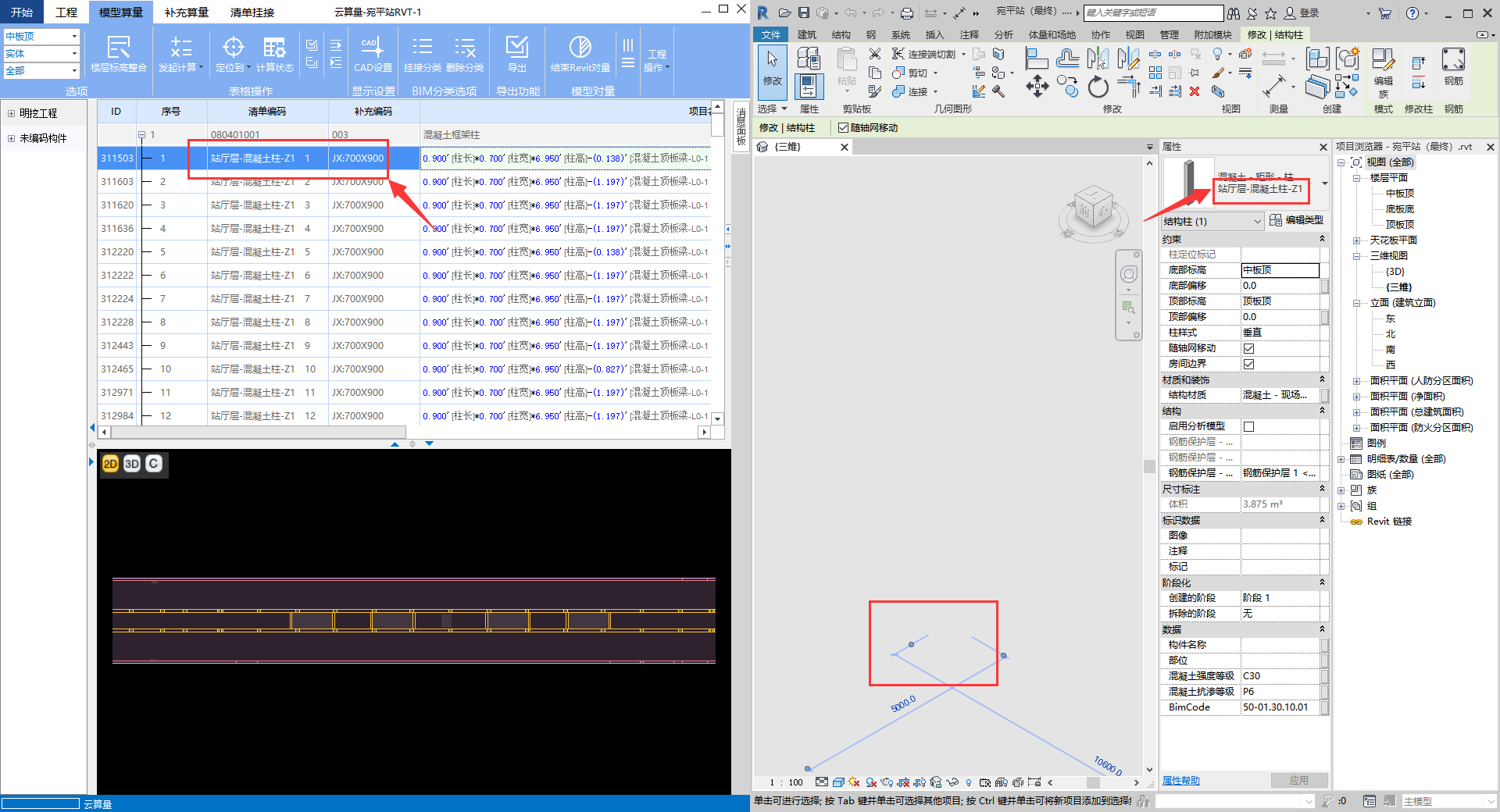

在左侧CQC上选中一个构件,右侧Revit模型的相同构件出现在视野中并同时被选中。如图:

【左右】/【上下】:CQC和Revit模型上下或左右分屏显示。

(7)工程操作

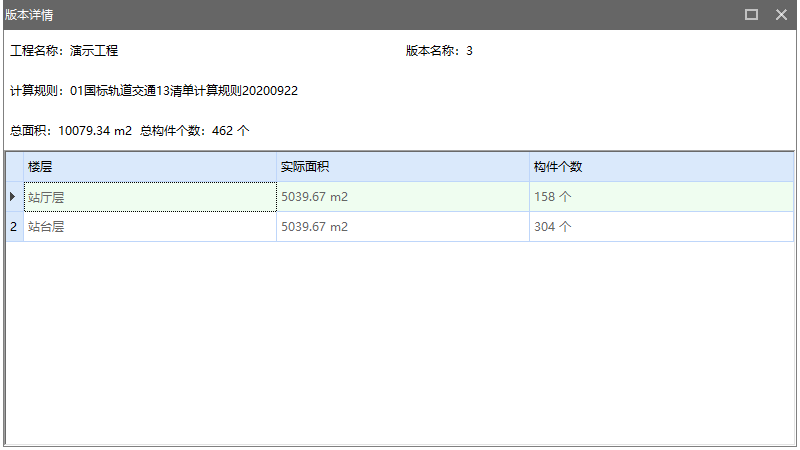

【版本详情】:工程版本楼层的实际面积和构件个数的识取。如图:

【保存】:保存用户当前的修改。

【关闭】:关闭当前打开的工程。

2.4.3. 构件目录树

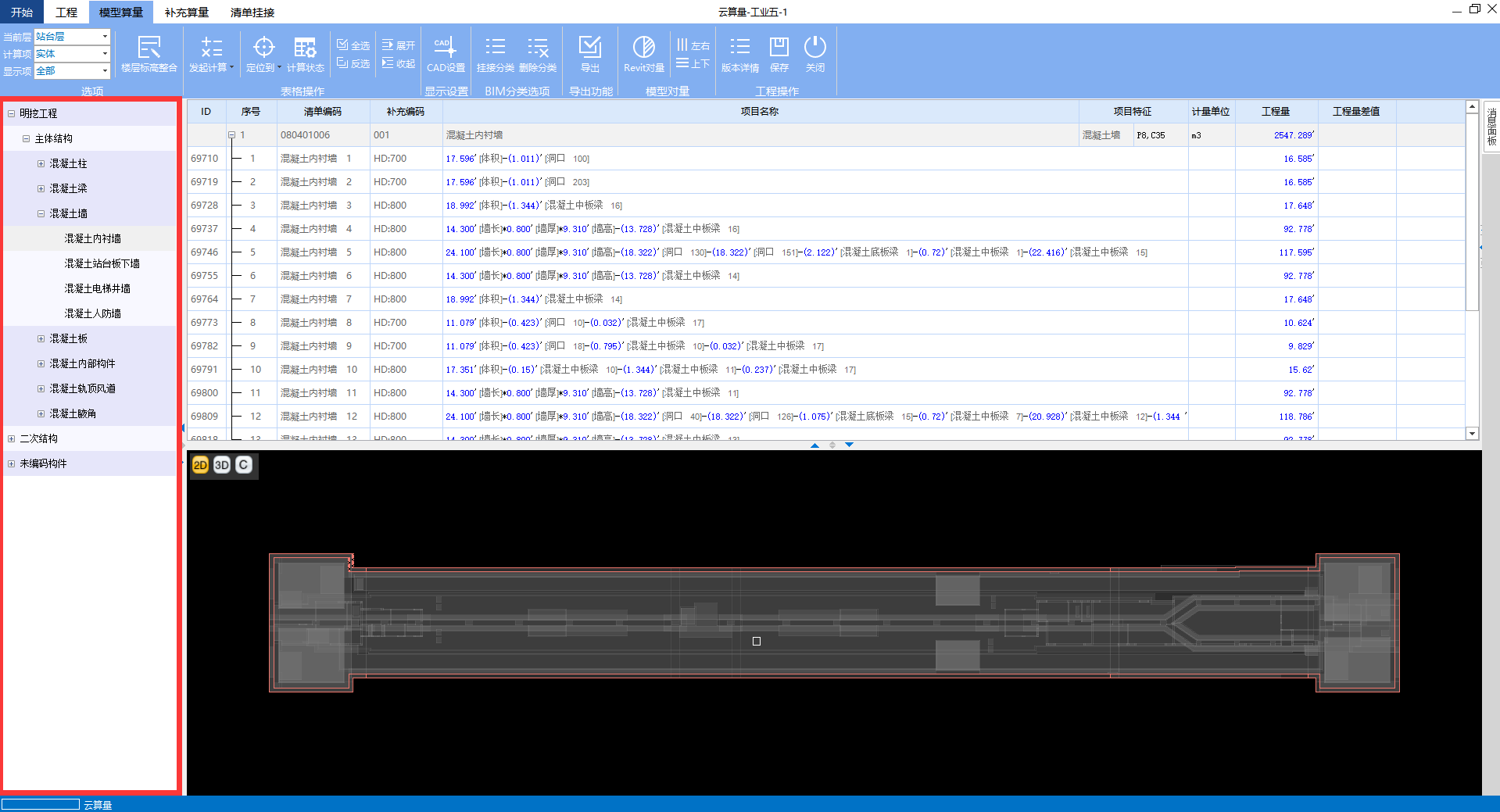

如图的左侧目录区:

模型中的全部构件以BIM分类标准展示为4级目录结构,该目录不可编辑。

鼠标左键单击目录树的节点,可以展开或收起节点的子节点条目,展开某个节点,其他节点将自动收起,右侧底稿展示区的构件列表同步更新为只展示当前选中目录中的全部构件,图形展示区中的2D图形同步高亮显示这些构件,未在选中目录内的构件显示为灰暗色调,区别于高亮构件。

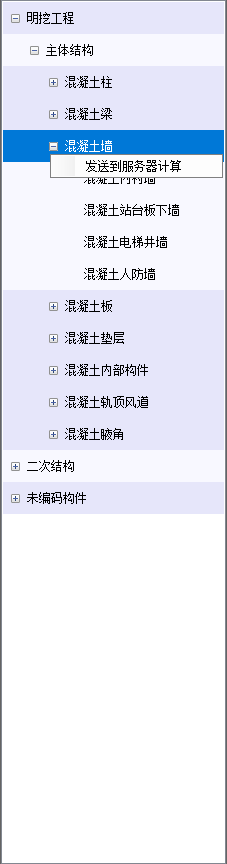

右键单击某节点,弹出右键菜单:

“发送到服务器计算”:将该目录下的全部构件发送至服务器计算。

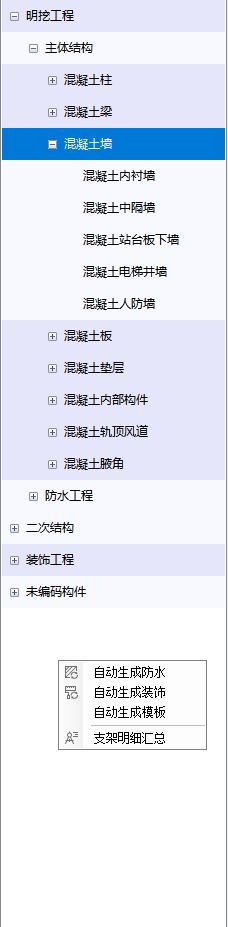

右键单击空白区,弹出右键菜单:

【自动生成防水】:自动生成纵向缝防水,详见2.5.1节;

【自动生成装饰】:自动生成装饰,详见2.5.3节;

【自动生成模板】:自动生成模板,详见2.5.5节;

【支架明细汇总】:支架材质明细的汇总;

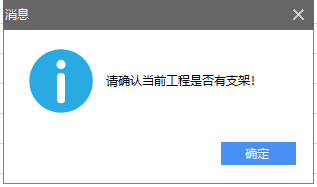

当前工程不存在支架时,弹出消息:

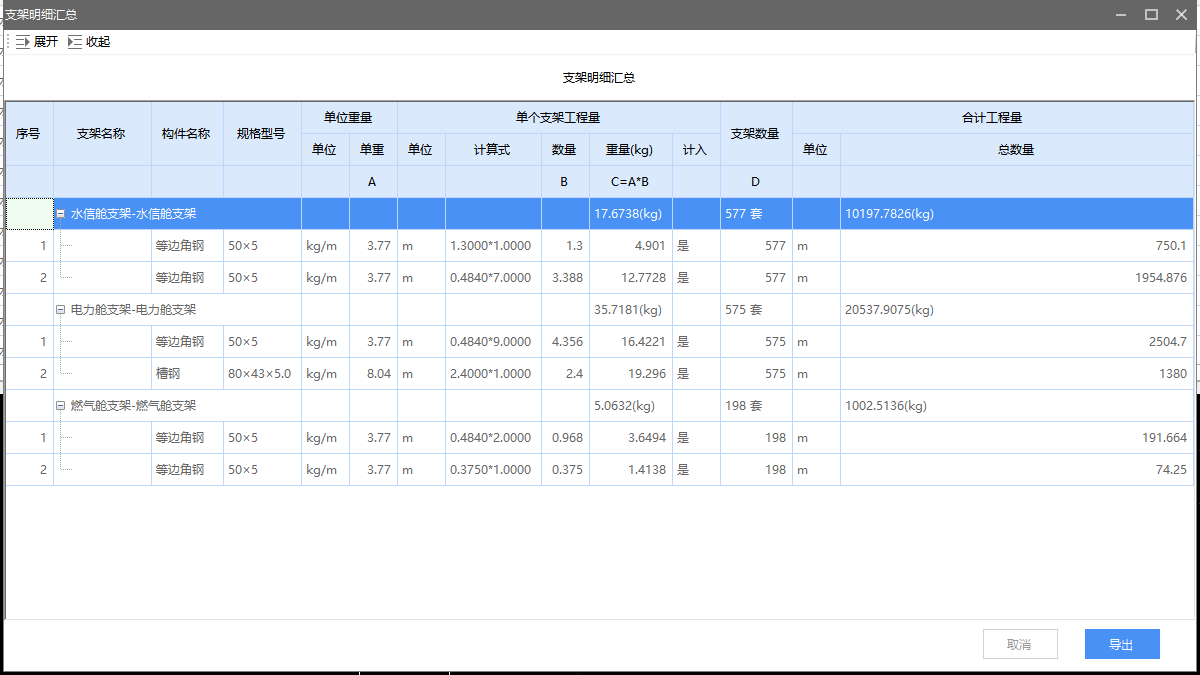

当前工程存在支架时,弹出支架明细汇总对话框:

“展开”/“收起”:展开或收起表格中的支架类型。

“计入”:下拉框可以选择支架对应材质是否计入总数量,可选项“是”、“否”。

“单位”:下拉框可以选择支架对应材质总数量的量的单位。

“导出”:导出支架明细汇总表,CQC使用所见即所得的方式将支架明细汇总导出成Excel文件。

点击“导出”,设置文件位置及文件名,点击保存即可。

目录区内右键菜单上的其它按钮:

【水管预留设置】: 连接卫生器具的排水管预留长度的设置。当前工程存在水管时右键菜单中才出现此项,无水管时不出现。

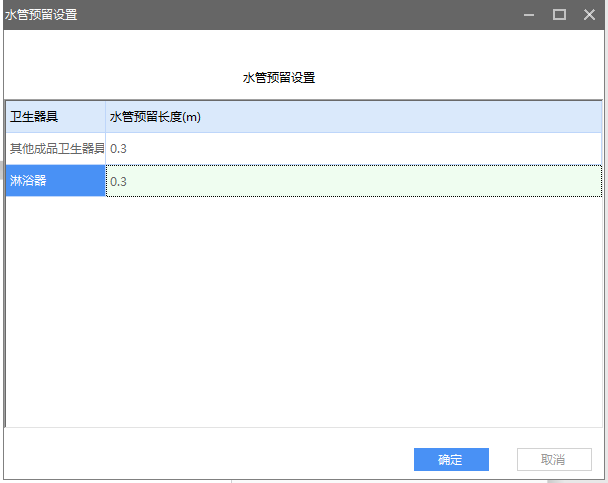

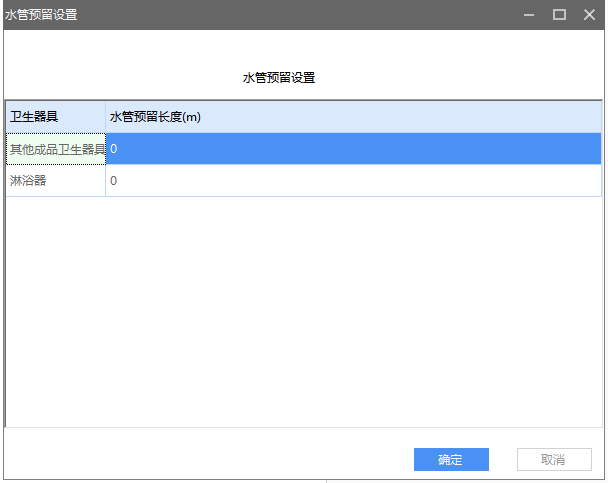

点击右键菜单中的“水管预留设置”按钮,弹出水管预留设置对话框:

“水管预留长度(m)”:设置连接卫生器具上的排水管预留长度,系统默认为0。

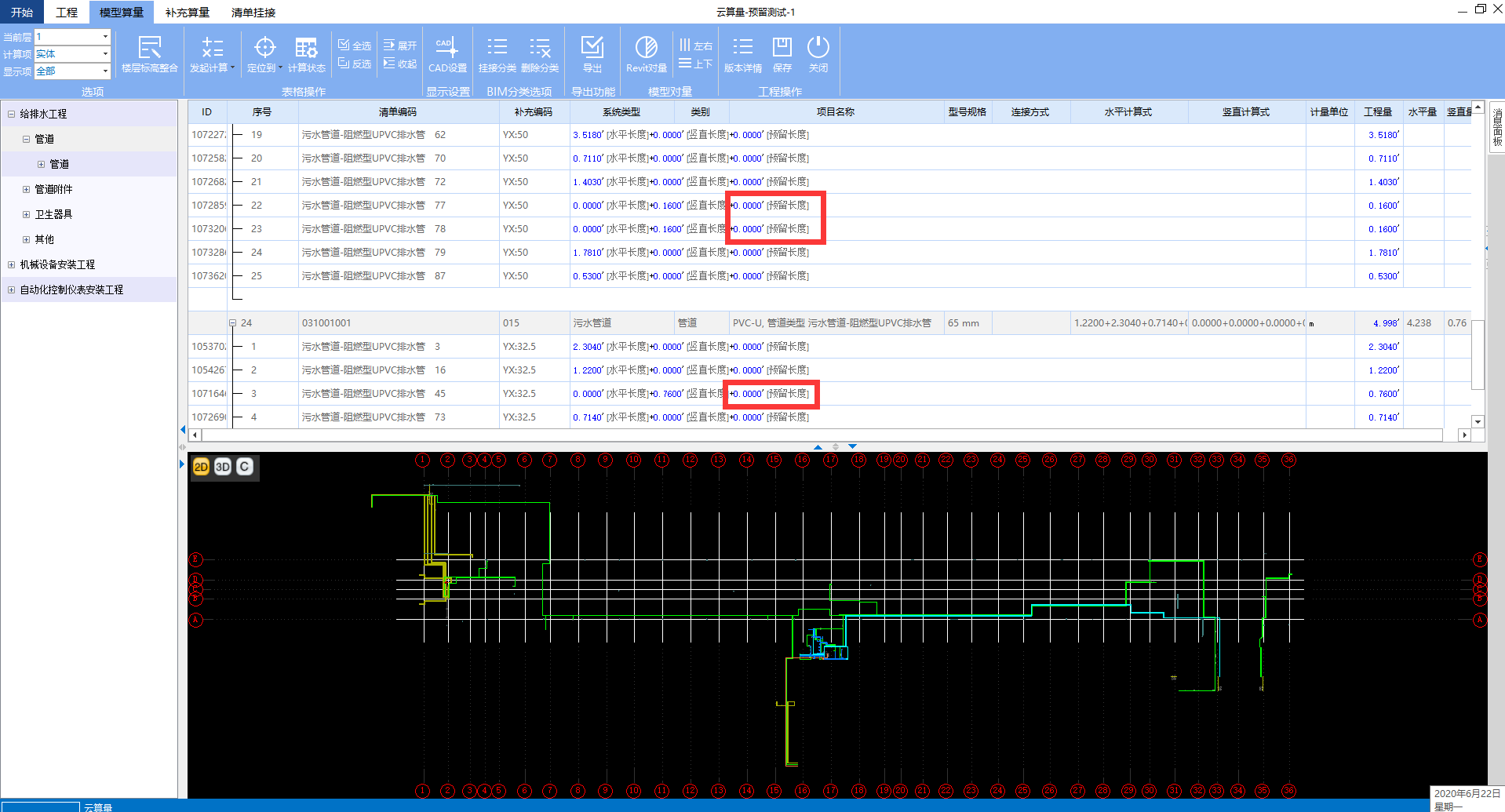

双击“水管预留长度(m)”列,修改默认水管预留长度0为0.3,如图:

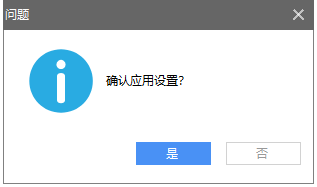

点击“确定”,弹出问题:

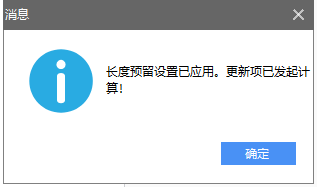

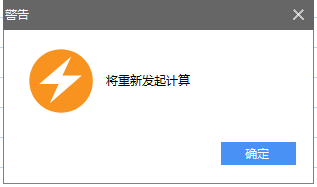

点击“是”,弹出消息:

修改默认水管预留长度后的计算结果如图:

2.4.4.模型算量展示区

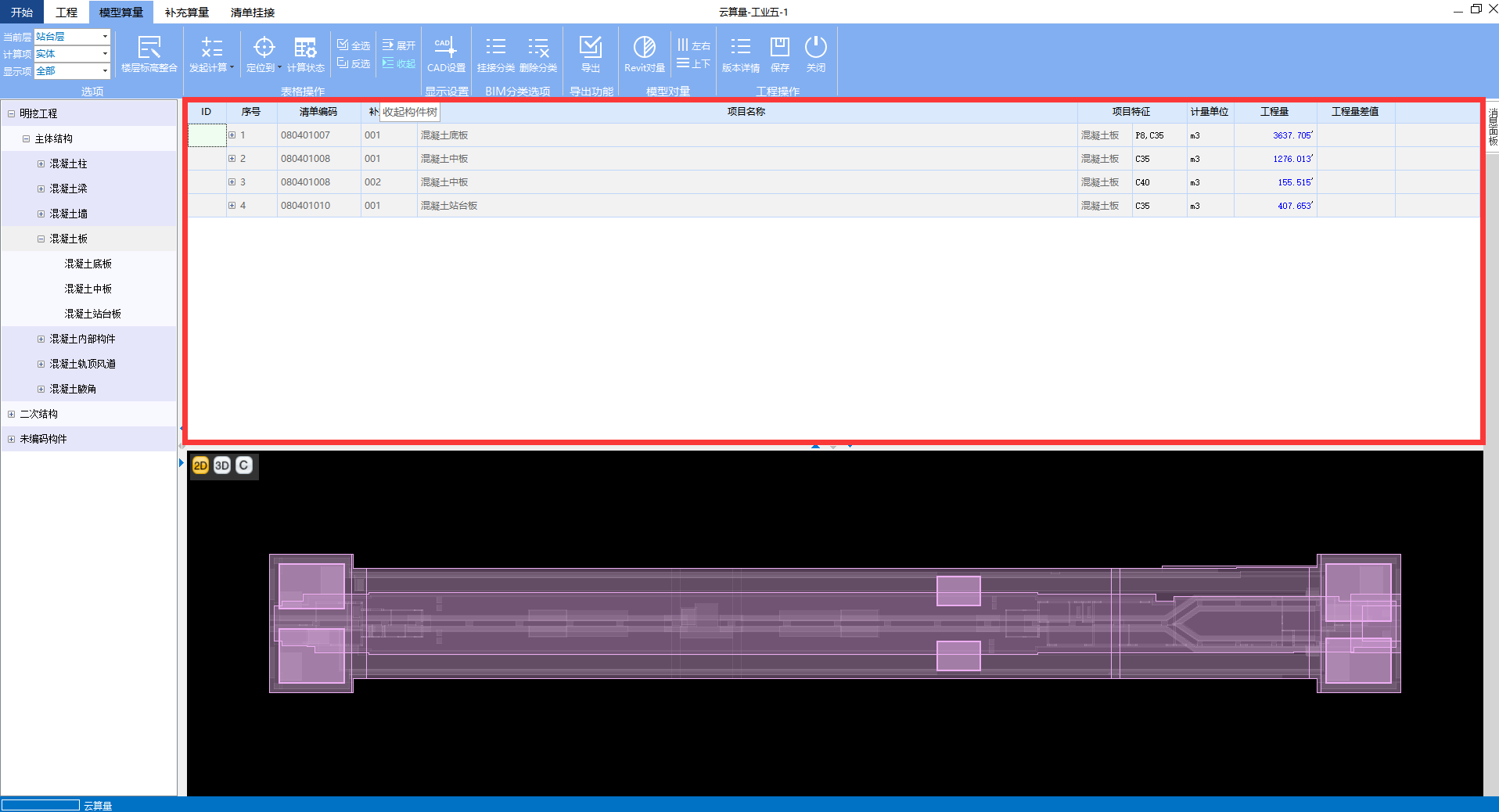

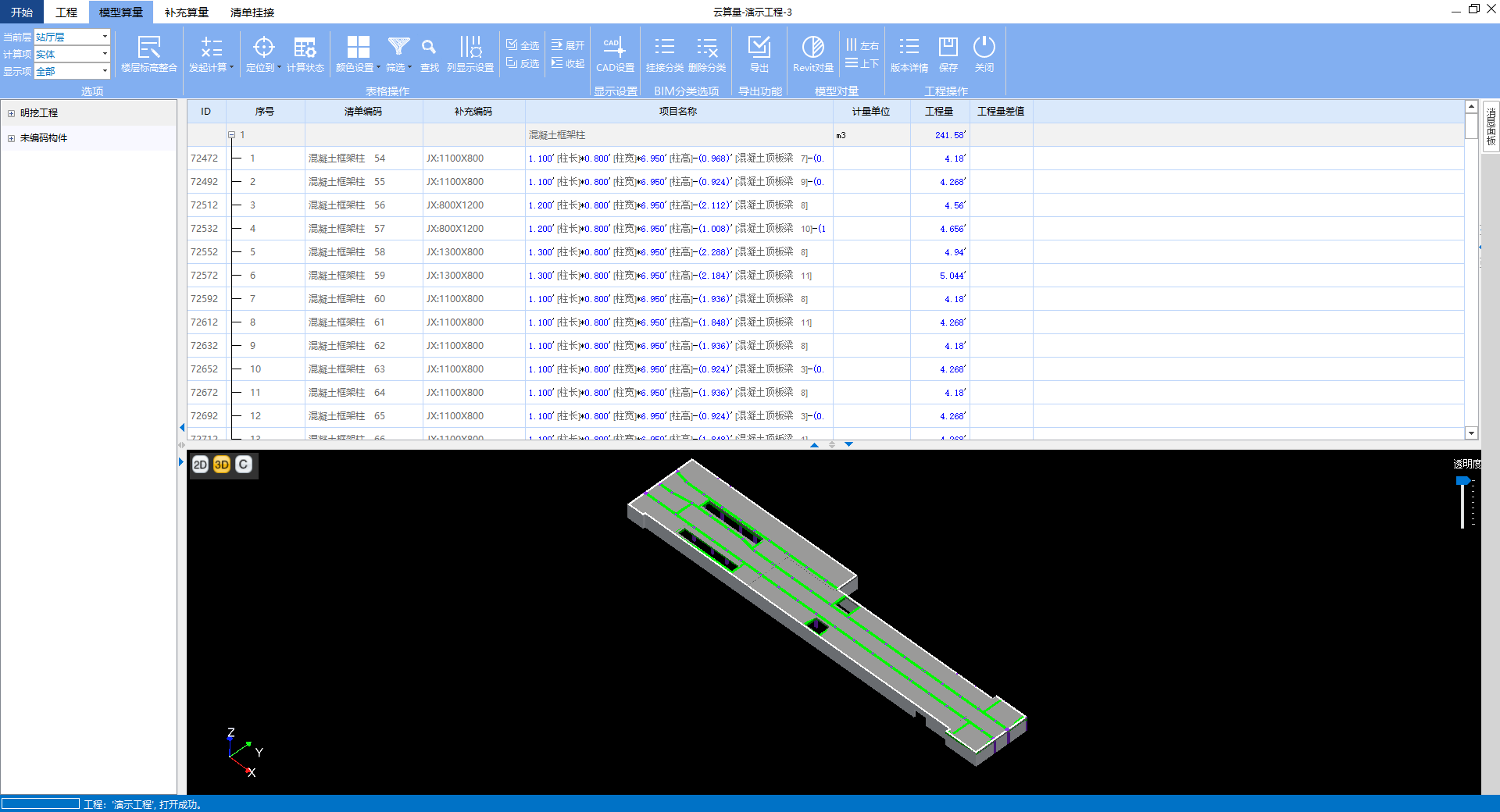

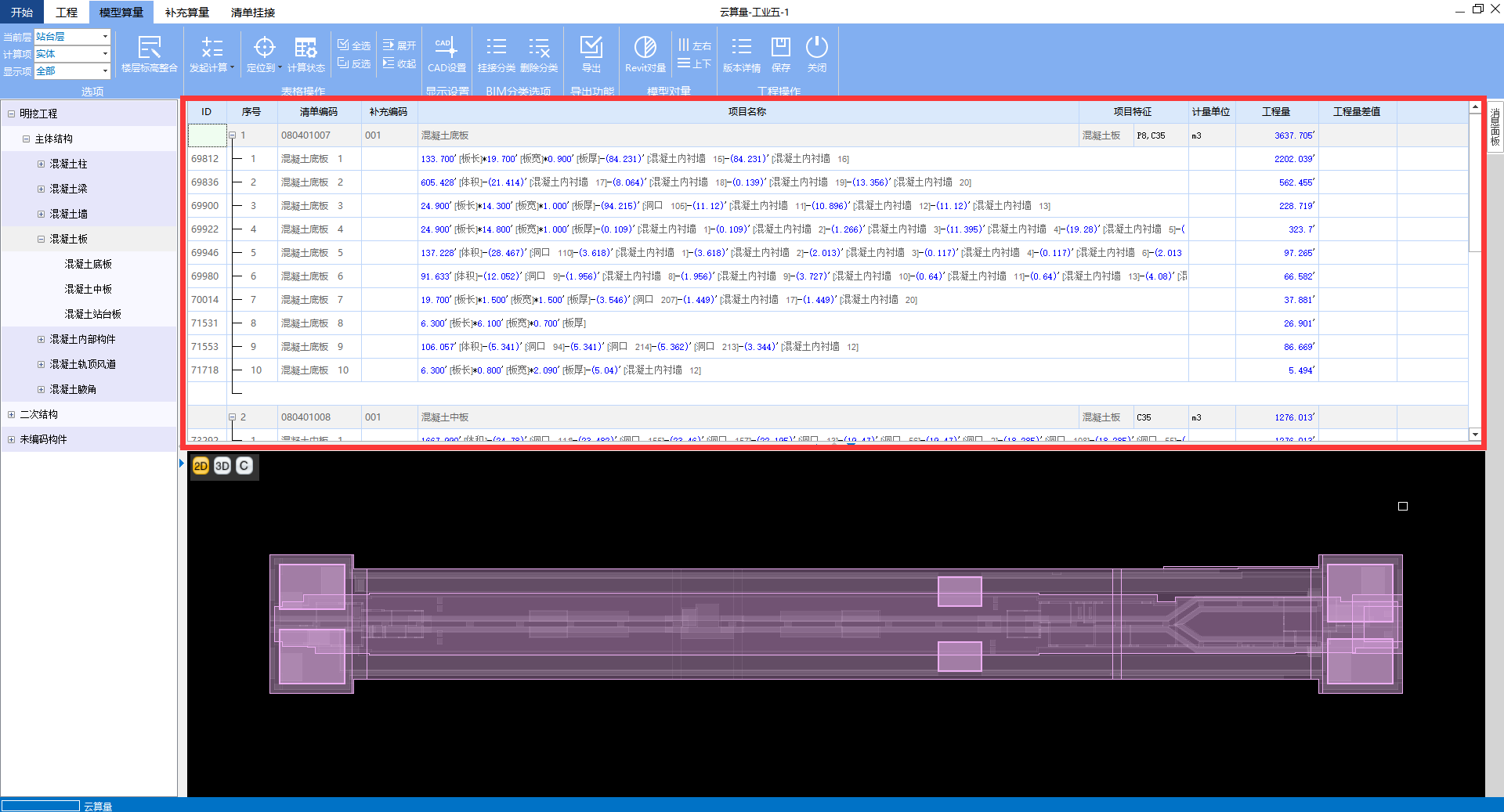

该区组织为构件列表,展示目录区中选中节点目录中的全部构件数据。构件按项目特征自动分组,如图:

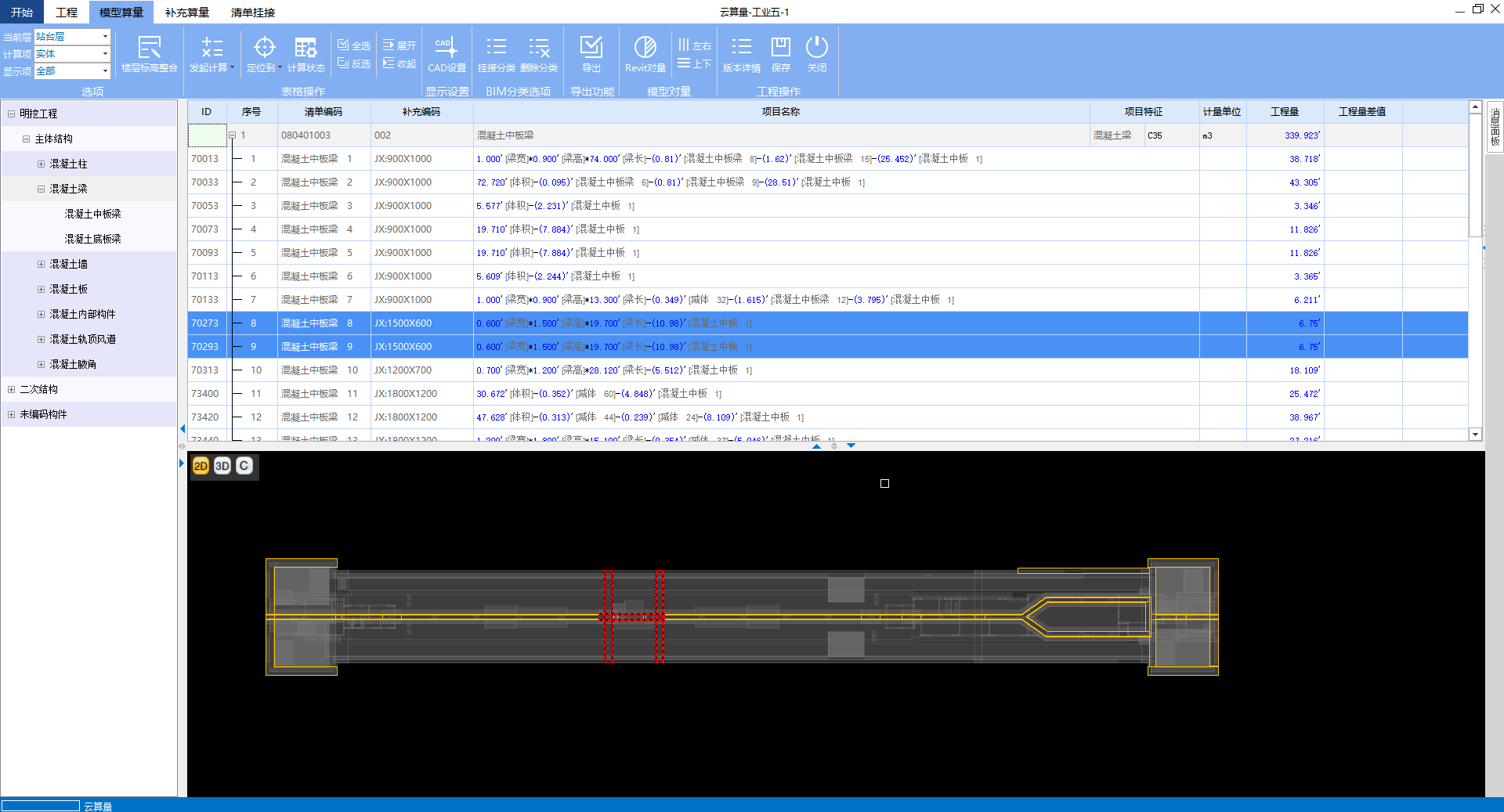

如图所示,当前选中为“站台层”-“明挖工程”-“主体结构”-“混凝土板”。该目录下有3个4级节点:混凝土底板、混凝土中板、混凝土站台板,右侧表格中列出4组,其中因项目特征不同,混凝土中板被分为2个组,可以通过点击每组前面的“+”“-”,展开或收起该组的构件列表,也可通过工具栏上的“展开”/“收起”按钮,查看全部构件。

展开后如图:

在底稿展示区内右击某一构件,弹出右键菜单:

【定位到CAD】:当选中的行为某一构件时,右击该行会出现此项,其它类型的行不出现。该功能的效果是将该构件置于人眼最合适的视角、2D图形模型展示区的中心,如图:

【发起计算】:同工具栏上的“发起计算”下拉菜单中的“当前选中”按钮,发起选中构件的计算请求。

构件未计算时,计算式及工程量均为空白。

同组构件的工程量会汇总到该构件组的工程量上。

当构件计算完成,CQC自动更新表格。若计算成功,计算式及工程量出现数值;若部分显示空白,对“未计算构件”再次发起计算,计算失败的构件计算式显示“计算失败”。

构件已计算时,计算式及工程量均有数值。再次【发起计算】后原计算结果不会改变。

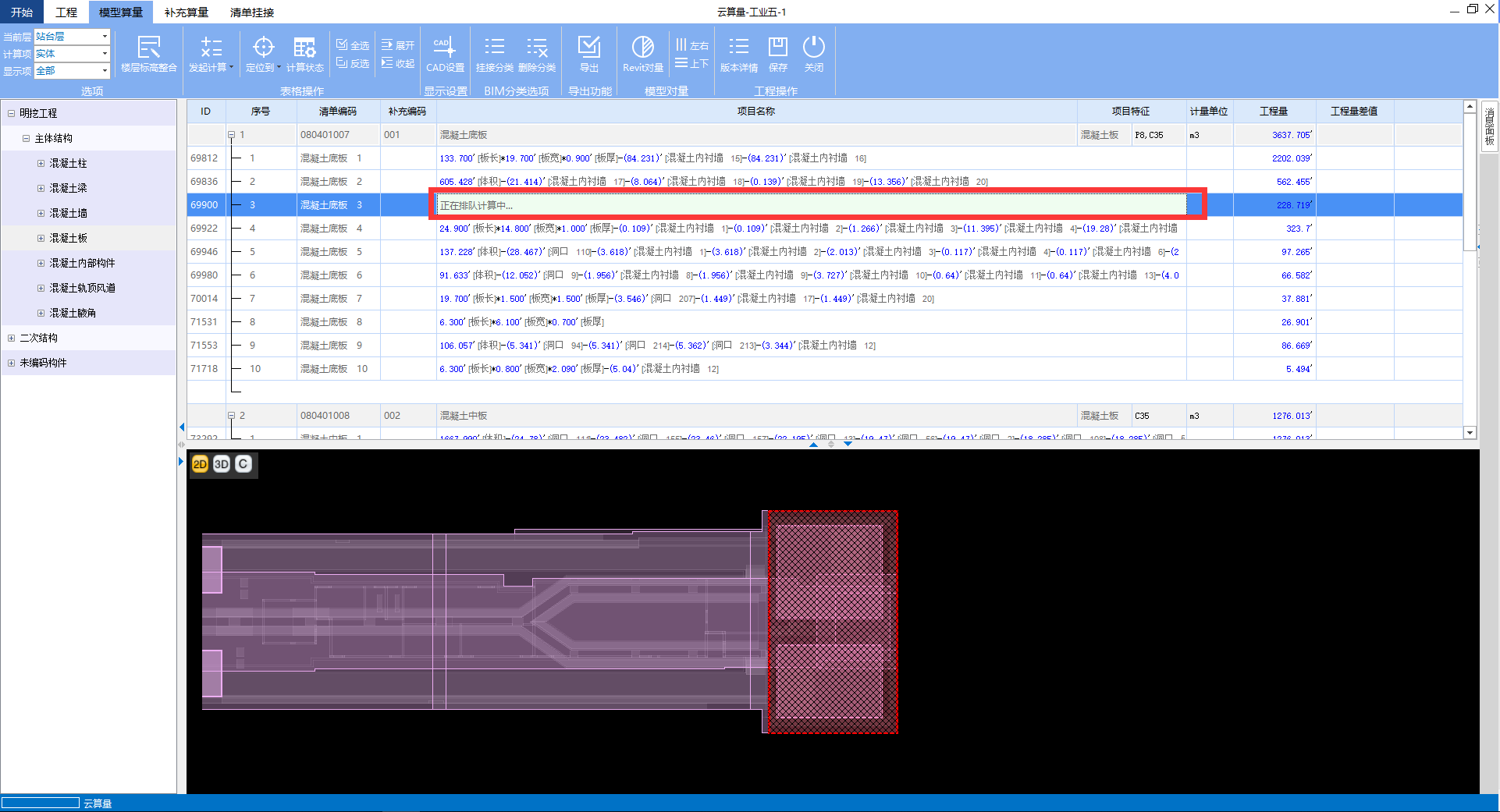

选中构件,单击右键菜单中的“发起计算”按钮,选中构件的计算式一栏由数值变为“正在排队计算中...”,如图:

【还原计算结果】:修改工程量后,可恢复原始计算值。

双击任一构件的计算式或工程量,可对其计算值进行修改,修改过的构件计算式和工程量颜色改变。若该构件所在构件组在清单挂接界面挂接了清单,则需在解锁确认量的情况下才能对其计算值进行修改。

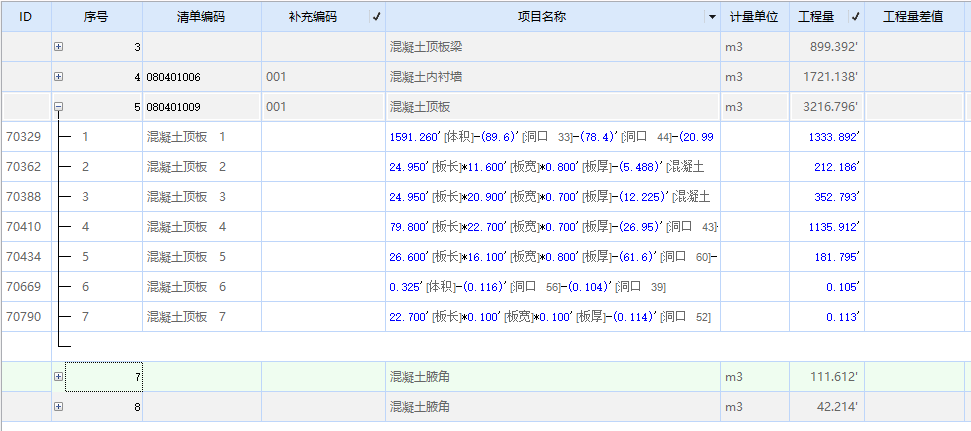

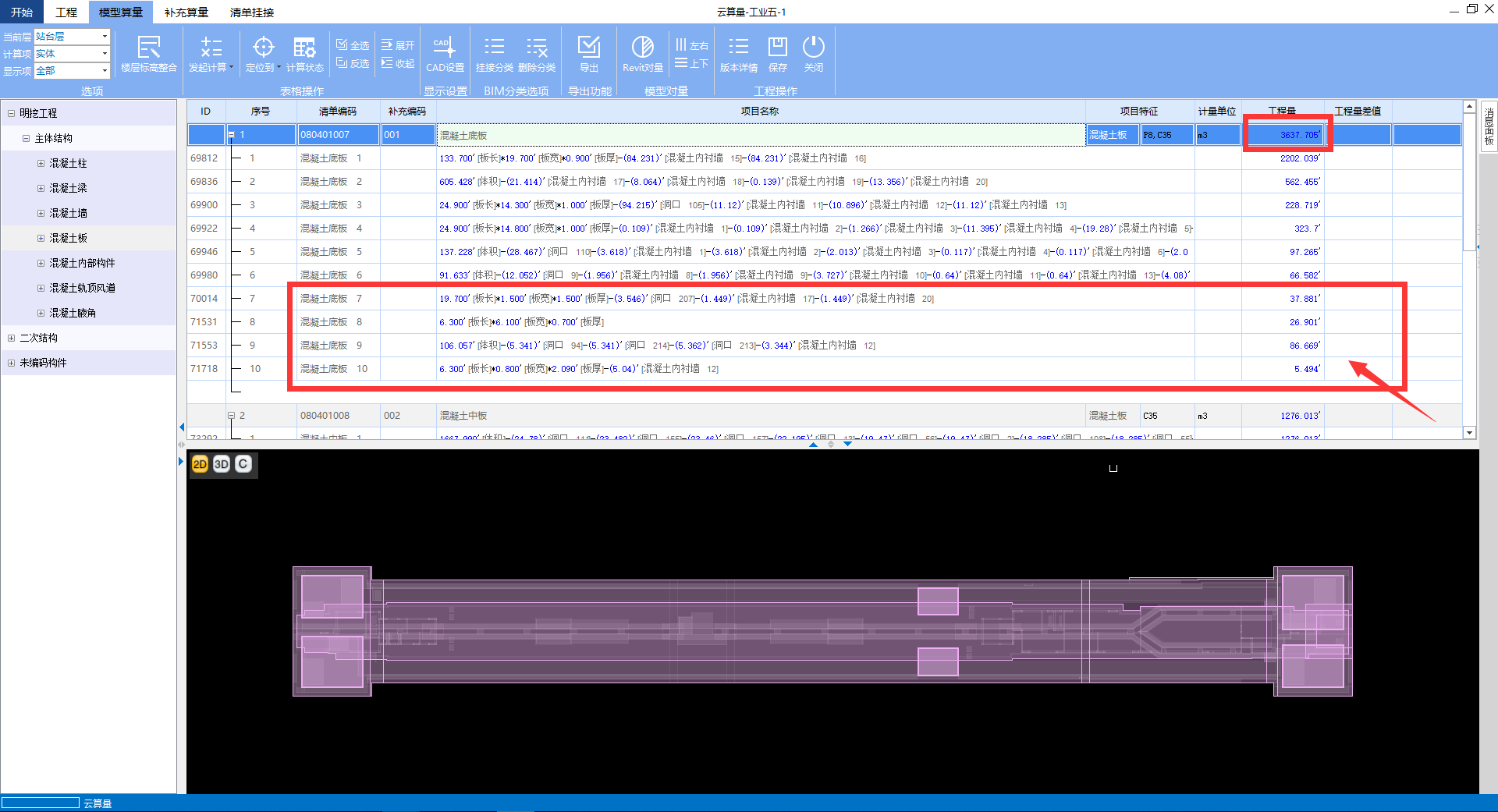

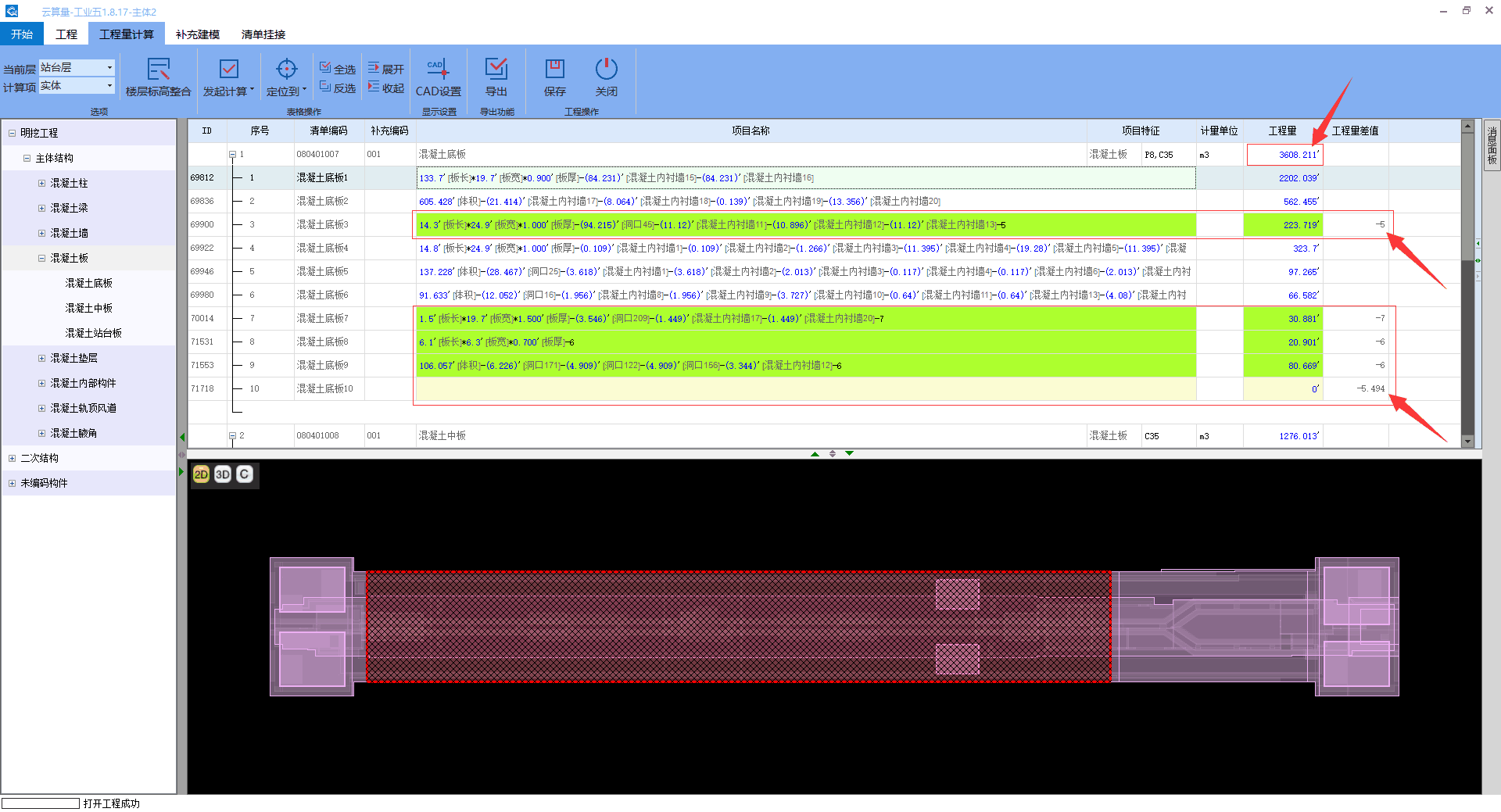

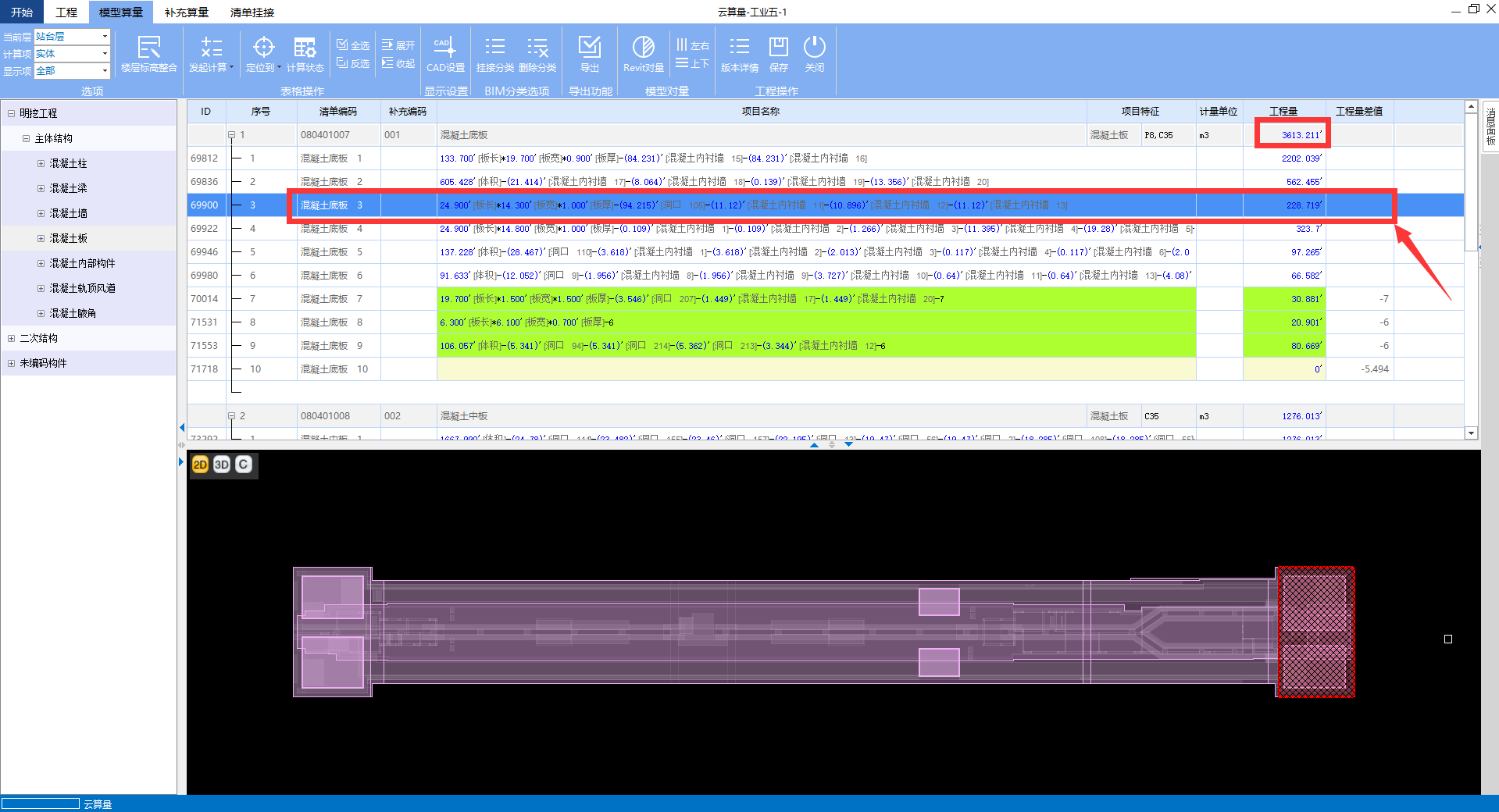

如在混凝土底板3的计算式上减5,混凝土底板7的计算式上减7,混凝土底板8的计算式上减6,混凝土底板9的计算式上减6,将混凝土底板10的工程量直接改成0,该构件组工程量被修改,且修改过的构件计算式和工程量颜色改变。如图:

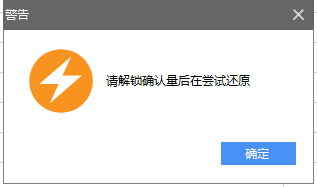

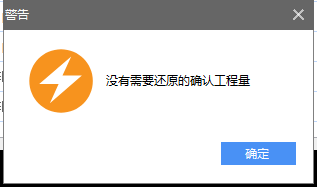

选中的构件计算值未进行过修改或该构件所在构件组在清单挂接界面挂接了清单,确认量被锁定时,点击右键菜单中的“还原计算结果”按钮,弹出警告:

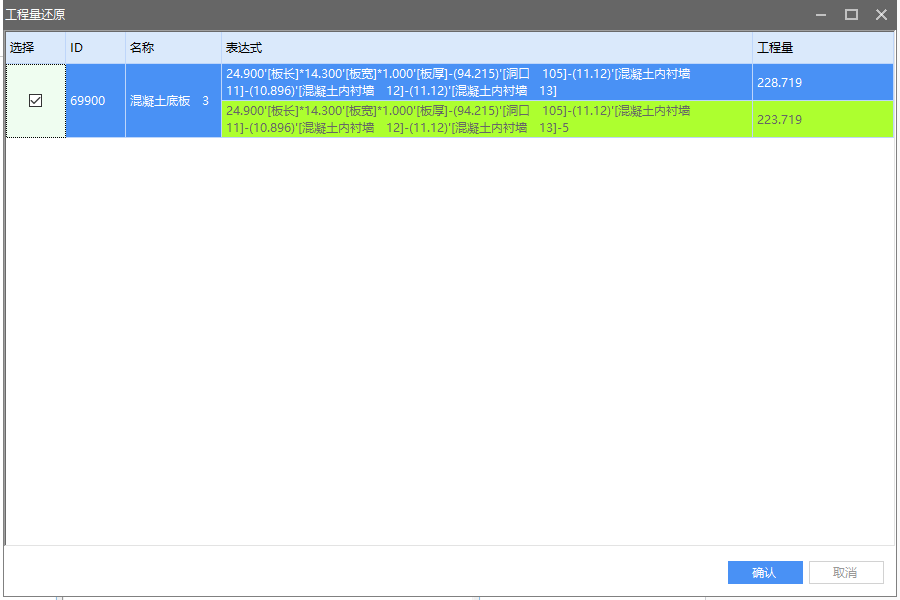

单个构件还原:选中某一修改过计算值的构件,点击右键菜单中的“还原计算结果”按钮,弹出的工程量还原对话框中只有一个选中的修改过计算值的构件供选择,如图:

点击“确认”,该构件恢复成原始计算值,如图:

同时还原多个构件:选中多个修改过计算值的构件,单击右键菜单中的“还原计算结果”按钮,弹出的工程量还原对话框中有多个选中的修改过计算值的构件供选择,勾选需要还原的构件,如图:

点击“确认”,勾选的需要还原的构件均恢复成原始计算值,如图:

【全选】/【反选】:同工具栏上的“全选”/“反选”按钮,快速选中构件。

【展开】/【收起】:同工具栏上的“展开”/“收起”按钮,展开或收起表格中的构件组。

【添加到’拆除构件’列表】:同补充算量界面的【‘拆除’记录】,详见2.5.4。

【查看构件ID】:查看选中构件的Element ID。

【查看计算过程】:查看选中构件的计算过程,详见2.4.4.3。

【自动编码】:该版本无效。

【刷新列表】:刷新构件列表。

【导出到Excel】:仅导出当前底稿展示区所显示的内容。

【设置颜色】:用户自定义行背景色。

【取消颜色设置】:该行设置过颜色时,将恢复该行为默认颜色。

【消除全部颜色设置】:取消全部的用户自定义行背景色。

底稿展示区内右键菜单上的其它按钮:

【支架材质明细】:查看或修改支架材质明细。当选中的行为支架时,右击该行会出现此项,其它类型的行不出现。

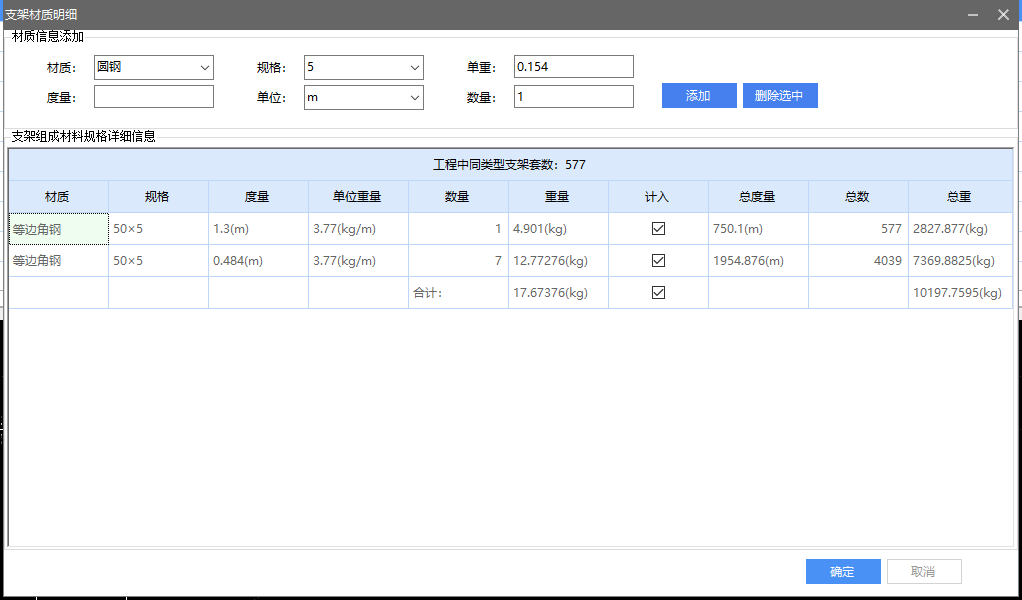

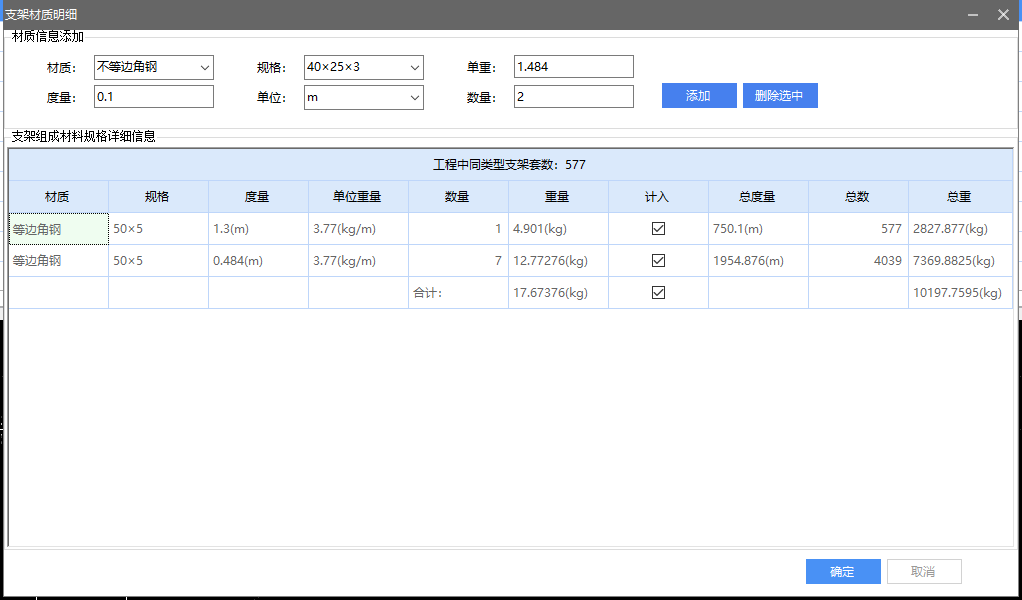

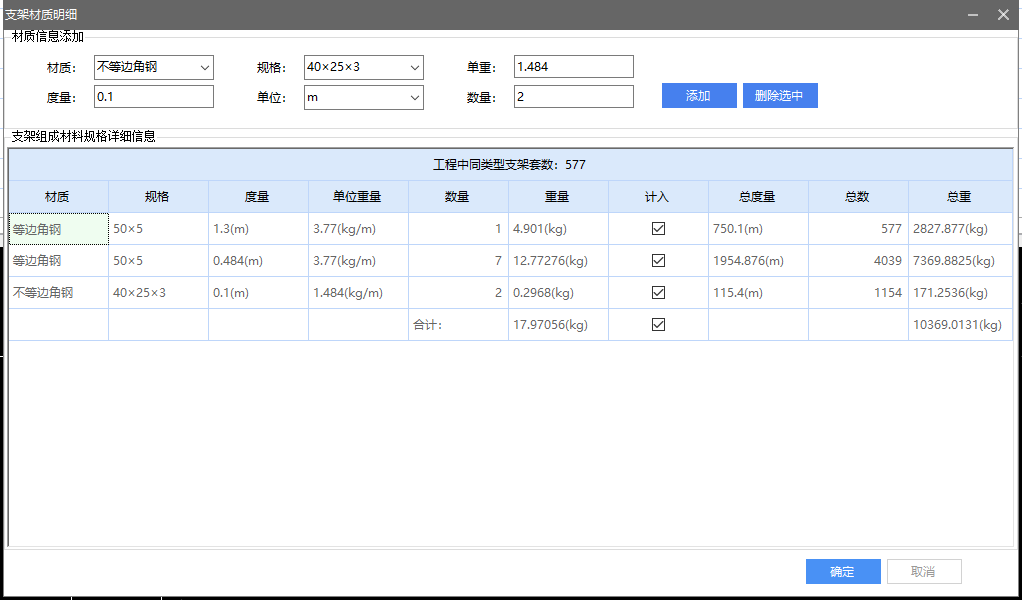

点击右键菜单中的“支架材质明细”按钮,弹出支架材质明细对话框:

“材质信息添加”:添加支架组成材料信息;

每一种材料均含材质、规格、单重、度量、单位及数量才算完整信息,可通过下拉框选择或手动输入添加,其中单重会根据对应的材质和规格自动填写。

在材质信息添加中自定义一种完整的材质信息,如图:

点击“添加”,支架组成材料规格详细信息表中新增该条添加的材质信息记录,如图:

“删除选中”:删除选中的支架组成材料信息,可同时选择一项或多项材料;

可通过双击表格中“材质”、“规格”、“度量”、“数量”,修改组成材料信息,对应的材料总重会根据信息自动更改。
“计入”:可以选择支架对应材料是否计入总重。
点击“确定”,该支架会根据新的支架组成材料重新计算工程量。

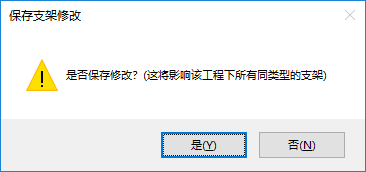

点击“是”,弹出警告:

点击“确定”,该支架会根据新的支架组成材料重新计算工程量。

【设置系统类型】:设置或修改构件系统类型,对于不存在“系统类型”属性的构件无效。当选中的行底稿展示区含系统类型列时,右击该行会出现此项,其它类型的行不出现。

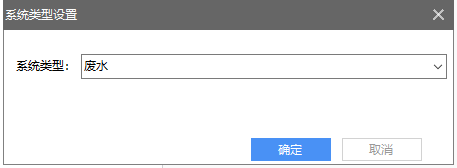

单击右键菜单中的“设置系统类型”按钮,弹出系统类型设置对话框:

“系统类型”:用户自定义构件的系统类型,可通过下拉框选择或手动输入添加。

设置或修改好系统类型后,点击“确定”即可。

2.4.5. 模型展示区

模型展示区将展示模型的2D图形、3D图形,以及3D演示计算过程。

(1)2D图形

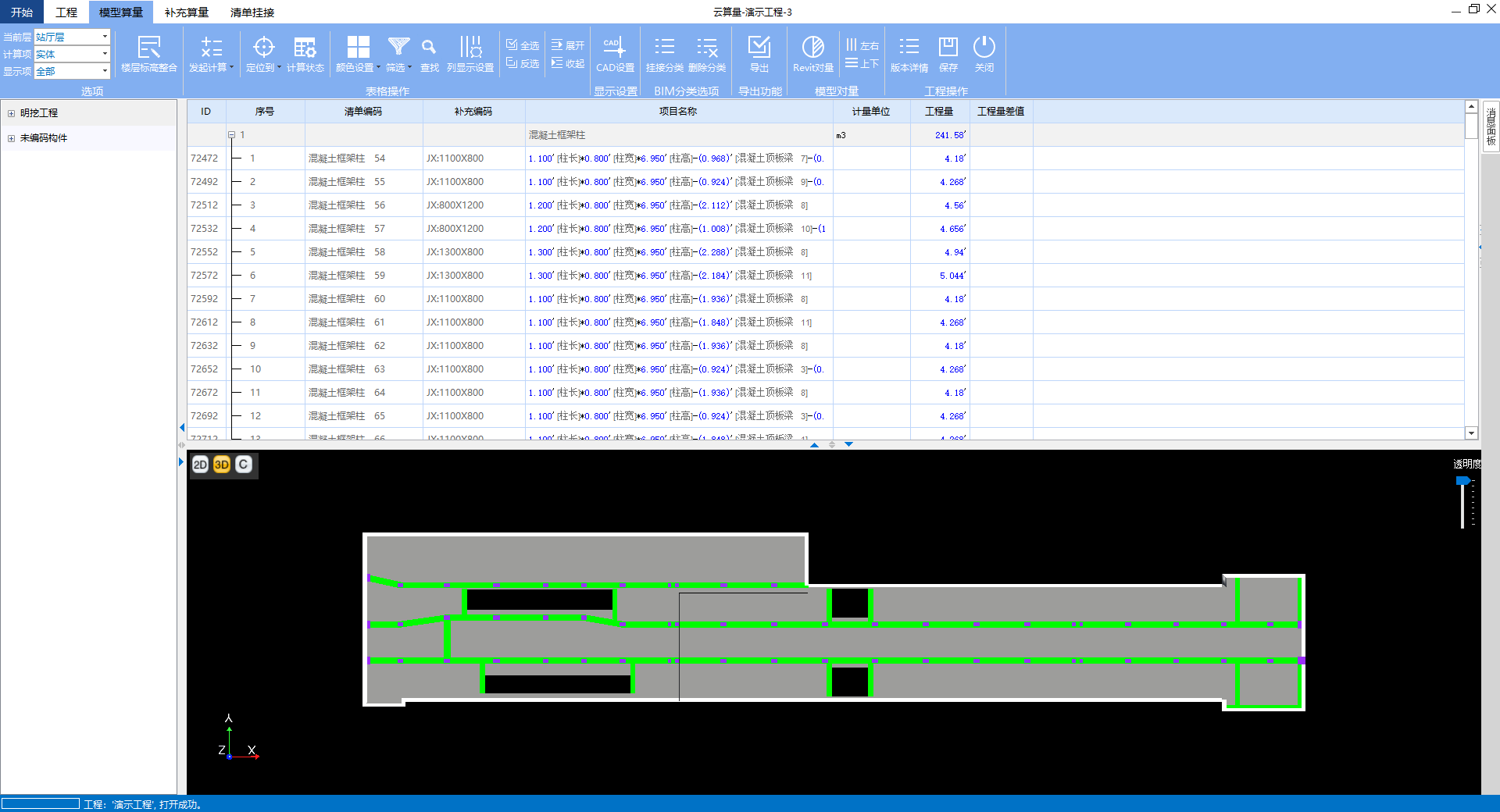

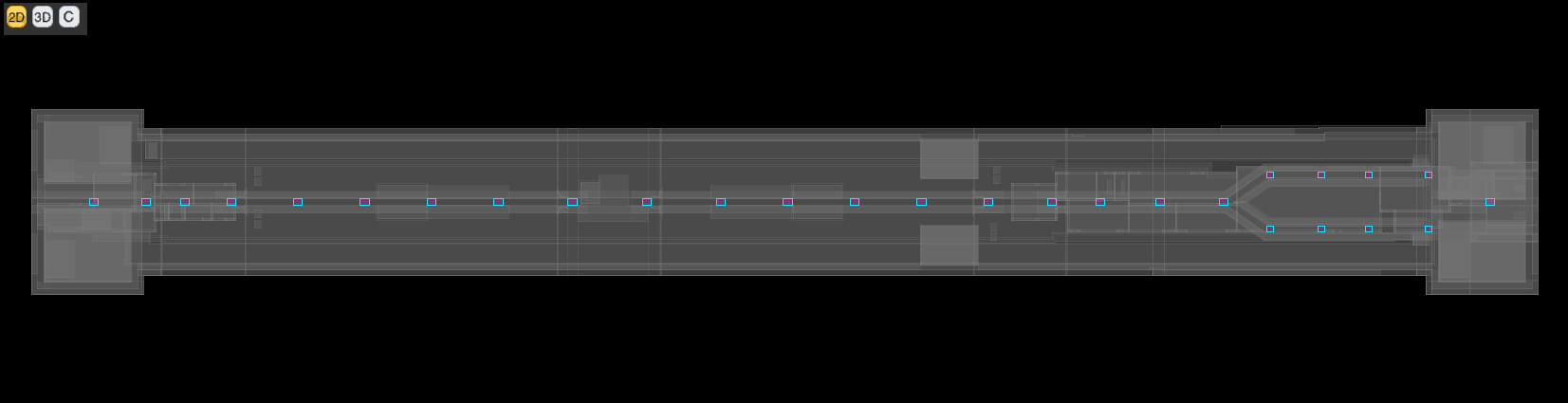

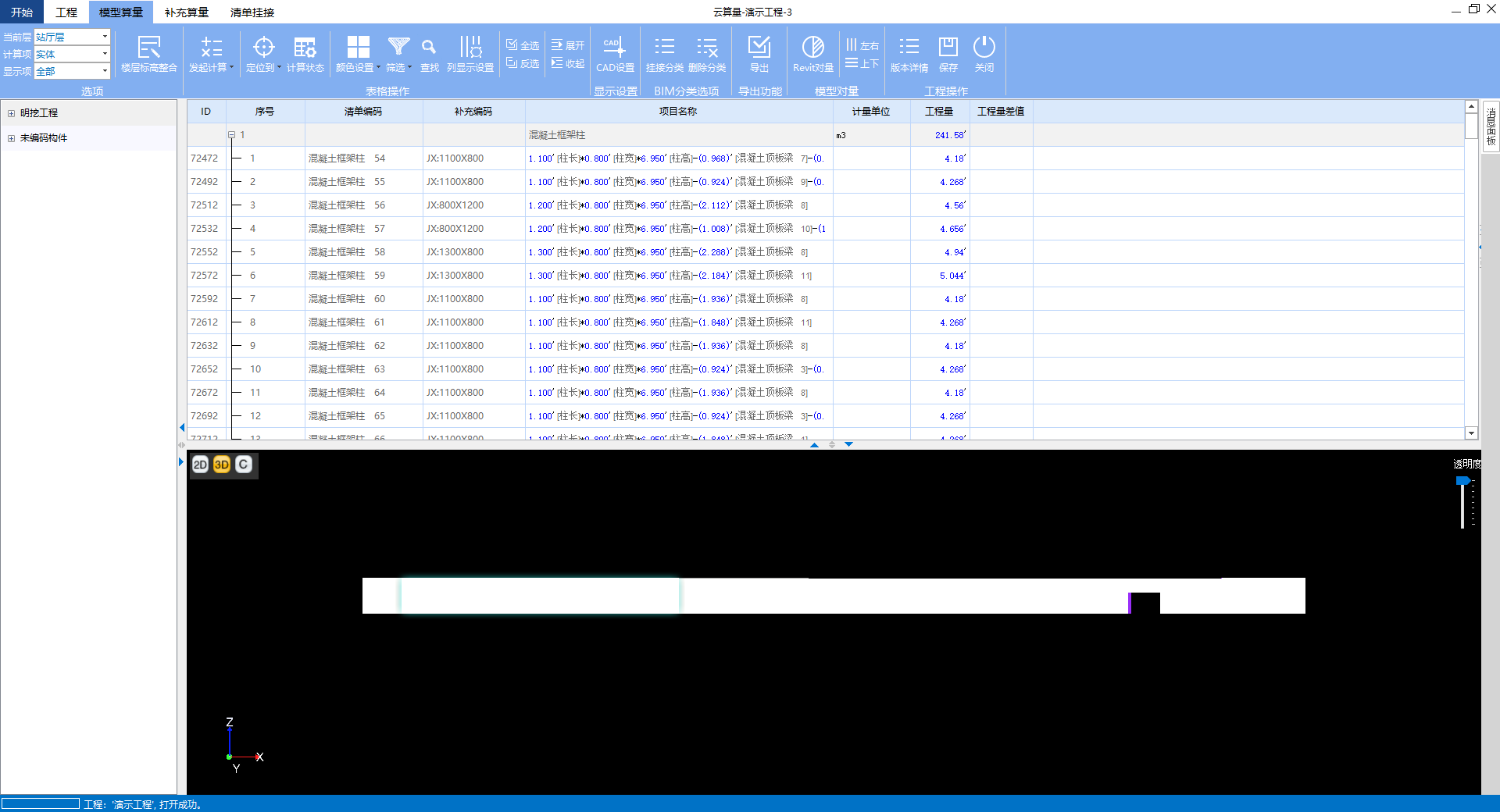

2D图形展示模型当前层的俯视平面图。当前层的全部构件均有绘制,但是只有当前选中的构件目录中的构件用配置颜色显示,未在选中之列的构件全部为暗灰色。

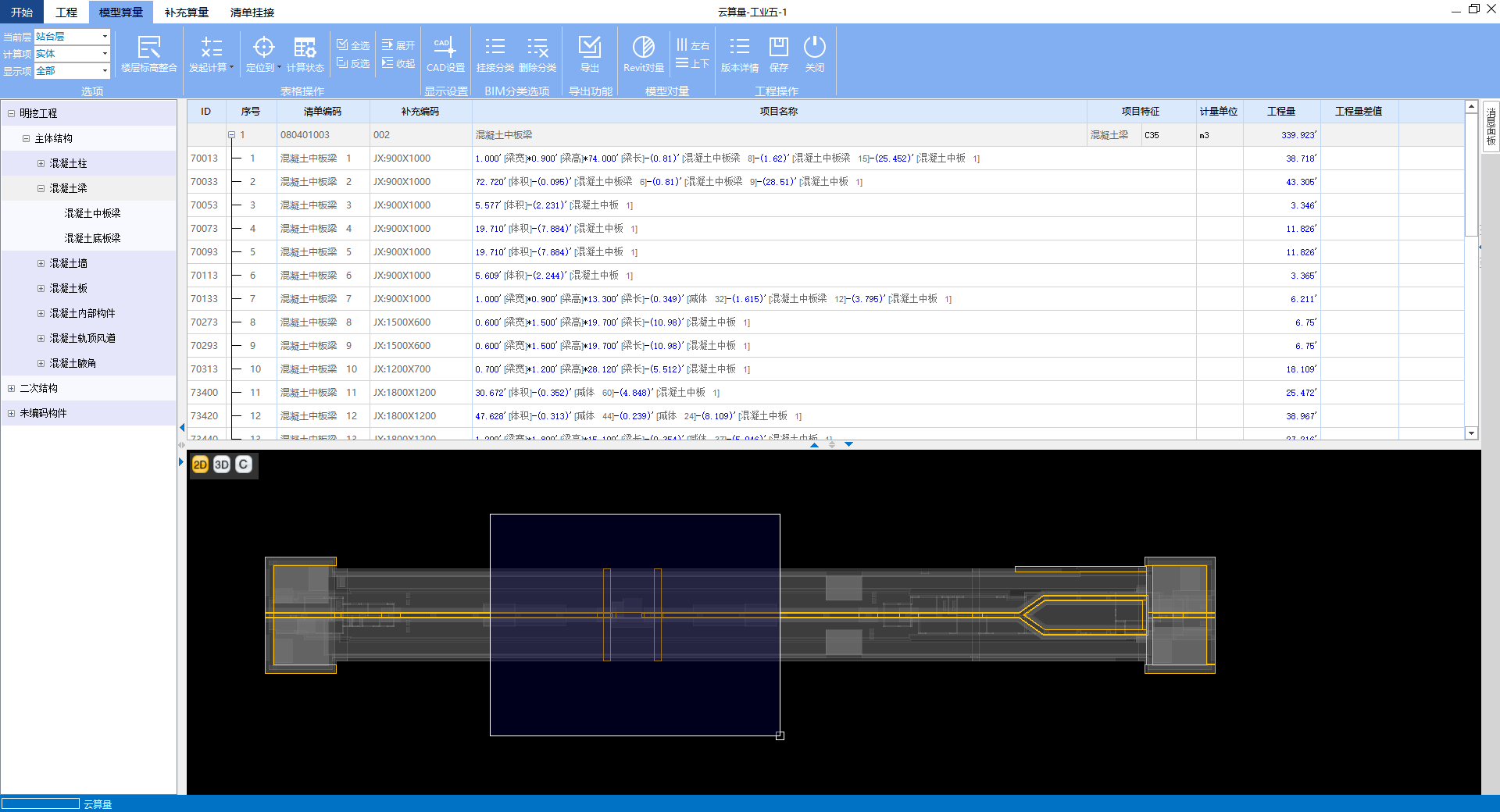

当前选中为“站台层”-“混凝土梁”,如图:

2D图形的鼠标操作:

【鼠标滚轮】:向上滚轮,图形视角贴近,图形放大,反向缩小。放大后可更关注构件的图形细节,如图:

【按下滚轮移动】:按住滚轮,并移动鼠标,在模型展示区内拖动图形,切换视角,定位图形的局部细节。如图:

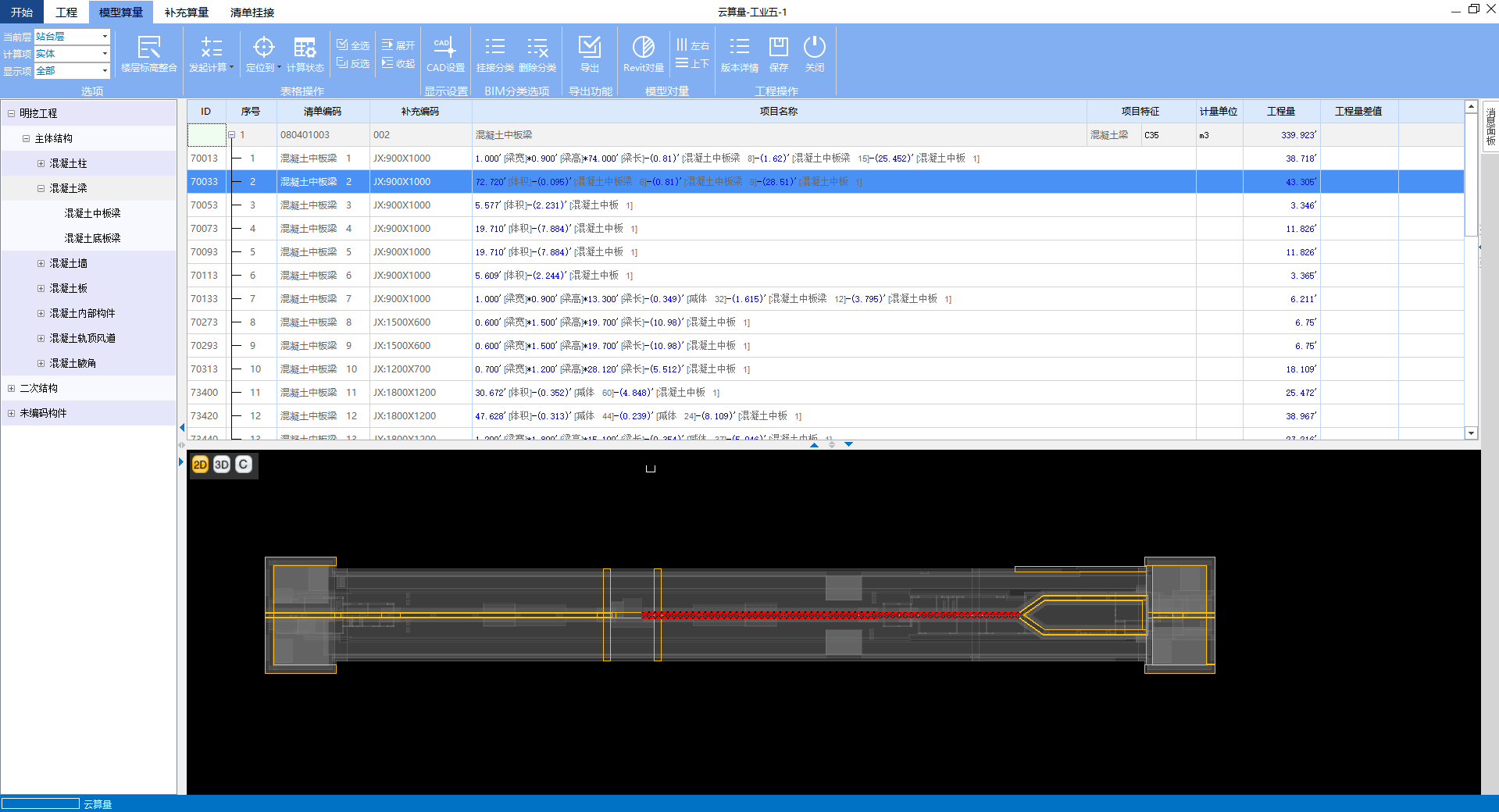

【左键单击选中】:左键单击构件的中心线,选中构件,被选中的构件红色高亮,且在构件列表中的同一构件同步被选中,方便对照和校验。如图:

【左键框选】:按住鼠标左键,拖动一段距离,将出现鼠标选框。如图:

松开鼠标,选框内的构件将被红色高亮,且在构件列表中的对应构件同步被选中。如图:

2D图形模型展示区的右键菜单:

【全屏】:恢复到系统的默认视角,将这个模型置于中心;

【放大】/【缩小】:放大或缩小模型;

【全选】/【反选】:快速选中构件;

【构件显示设置】:同工具栏上的“CAD设置”按钮,在2D、3D图形中自定义各类构件类型的显示样式,对所有工程版本有效;

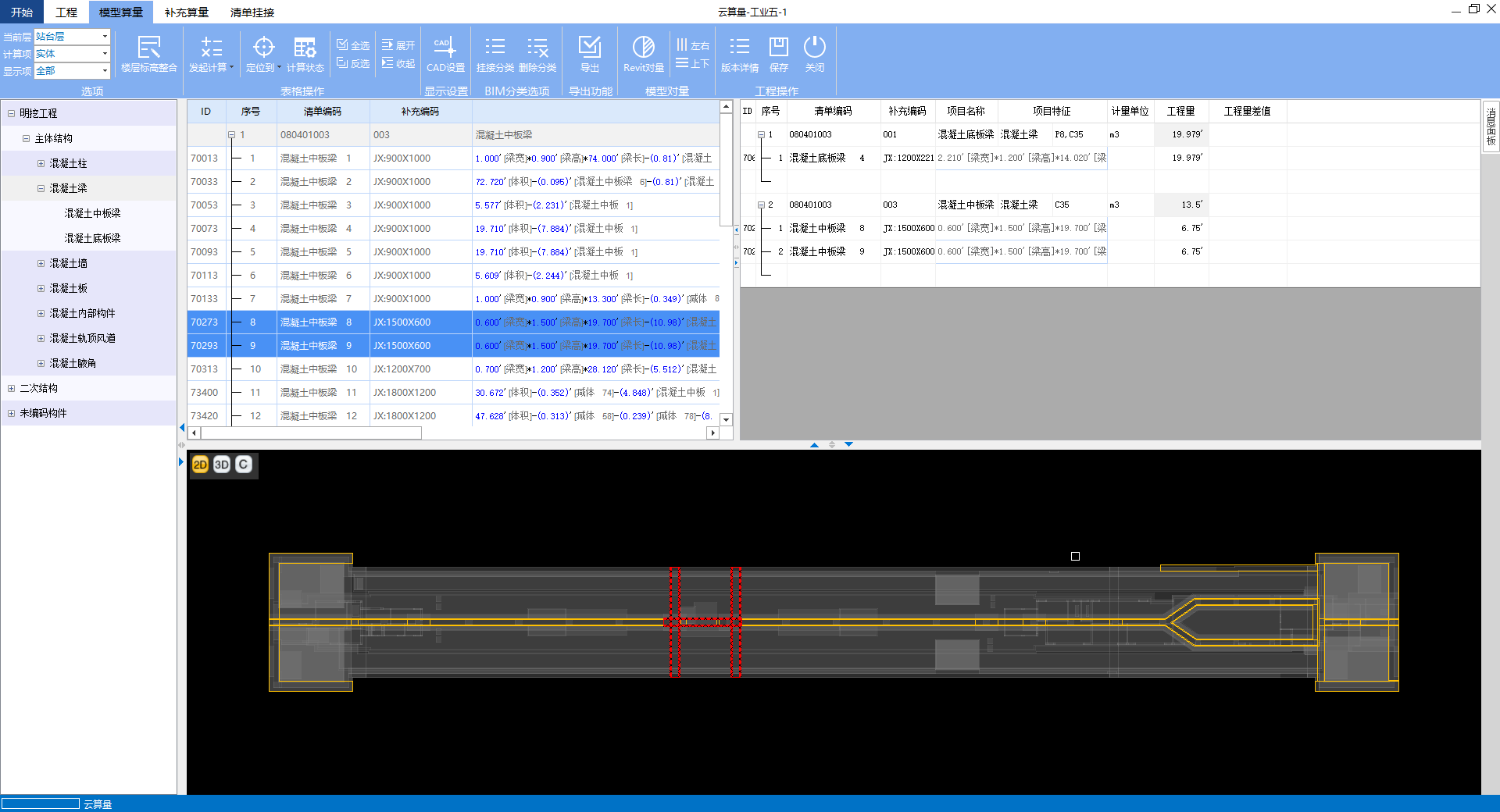

【查看选中工程量】:选中构件时,2D图形模型展示区的右键菜单中会出现此项,否则不出现。过滤查看选中构件的工程量,如图:

【显示/隐藏轴网】:显示或隐藏轴网。

显示轴网状态点击“显示/隐藏轴网”,则隐藏轴网,否则显示轴网。

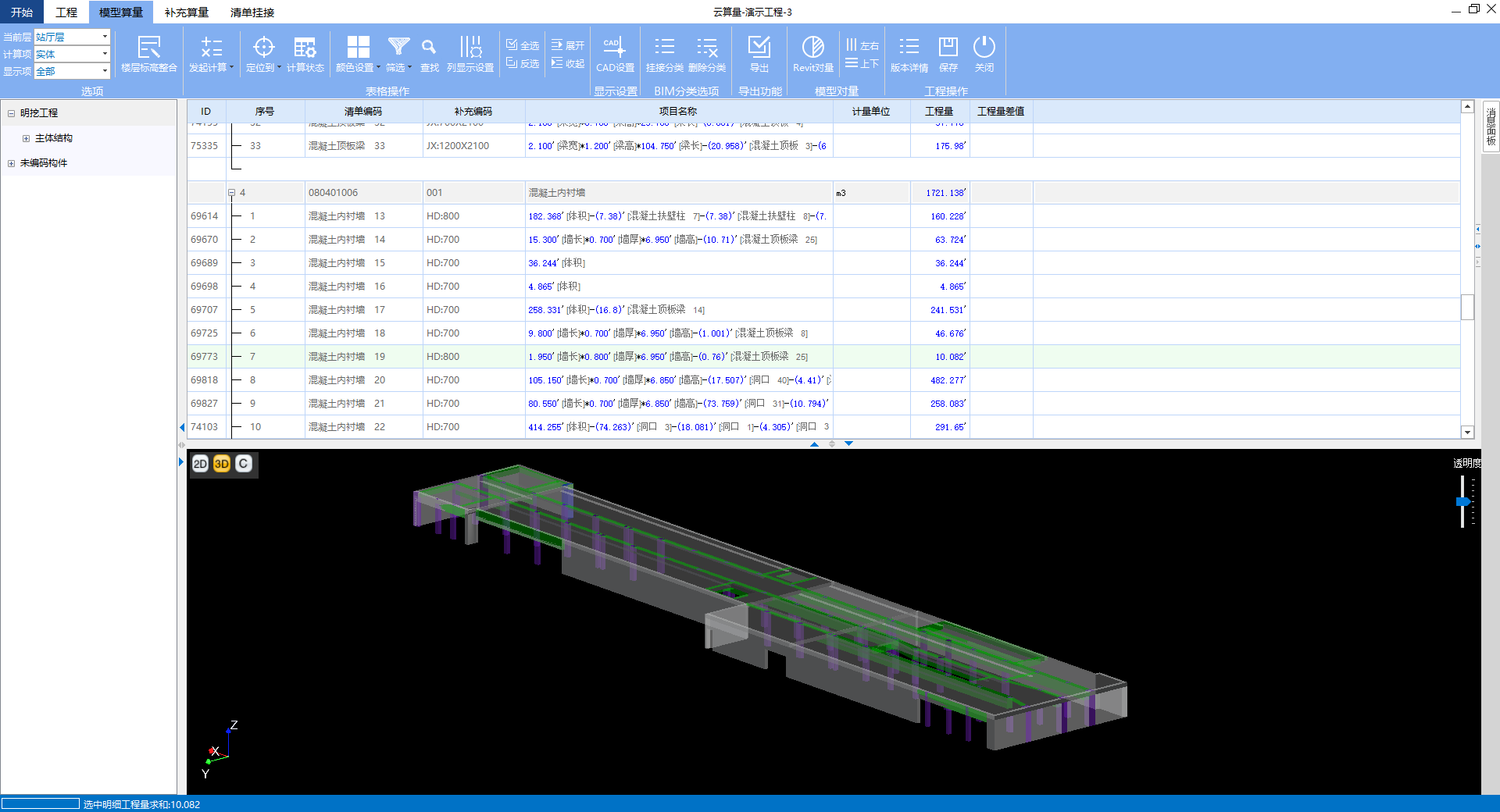

(2)3D图形

3D图形展示模型当前层的立体图。2D图形、3D图形及3D计算过程图形的切换需鼠标单击窗口左上角的图标:

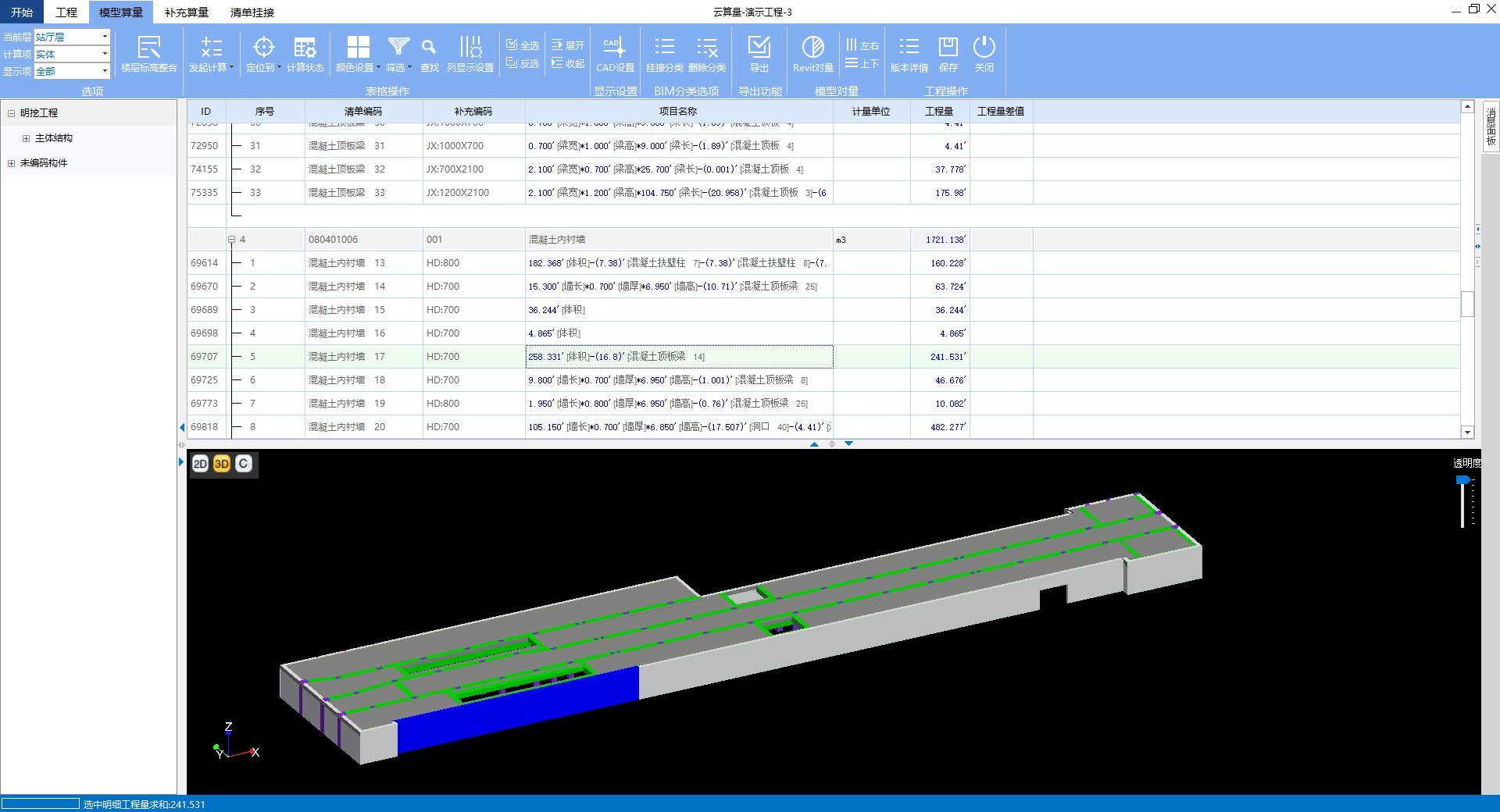

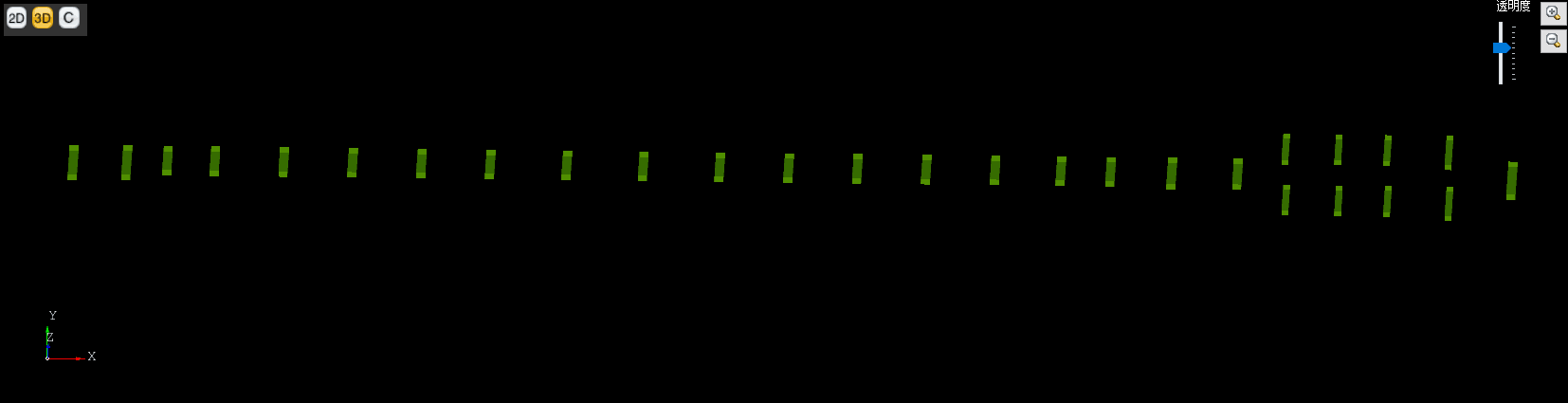

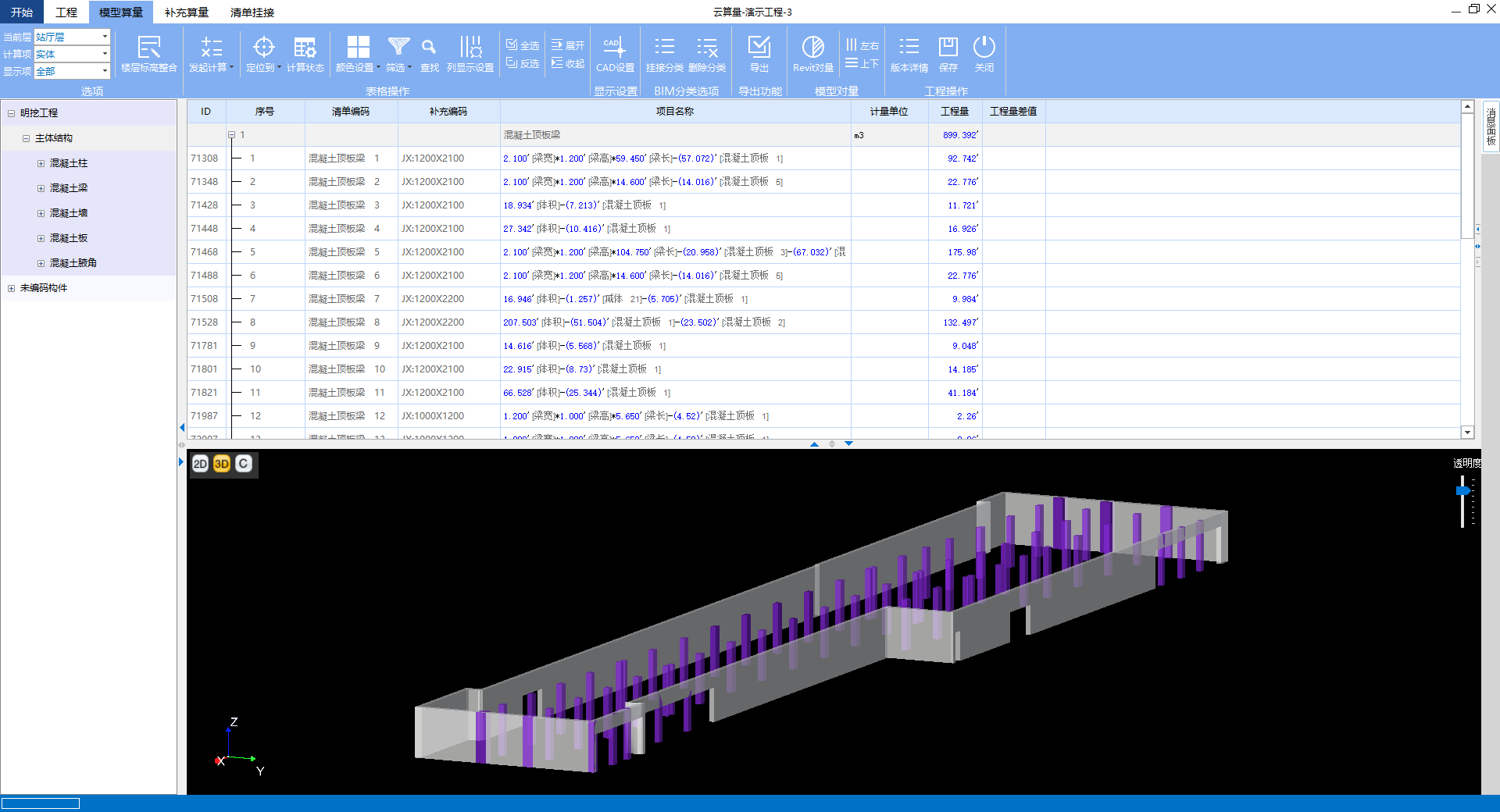

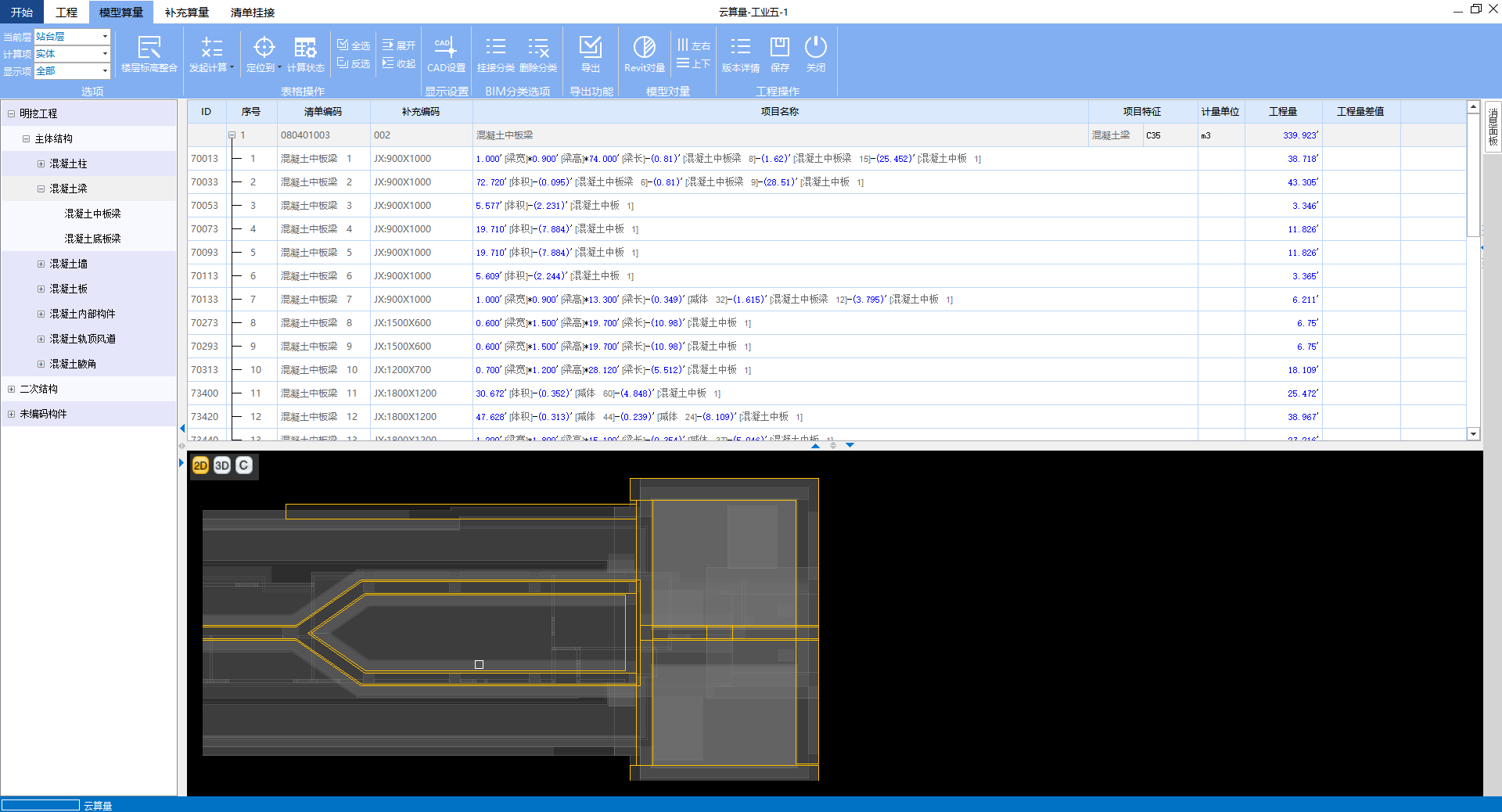

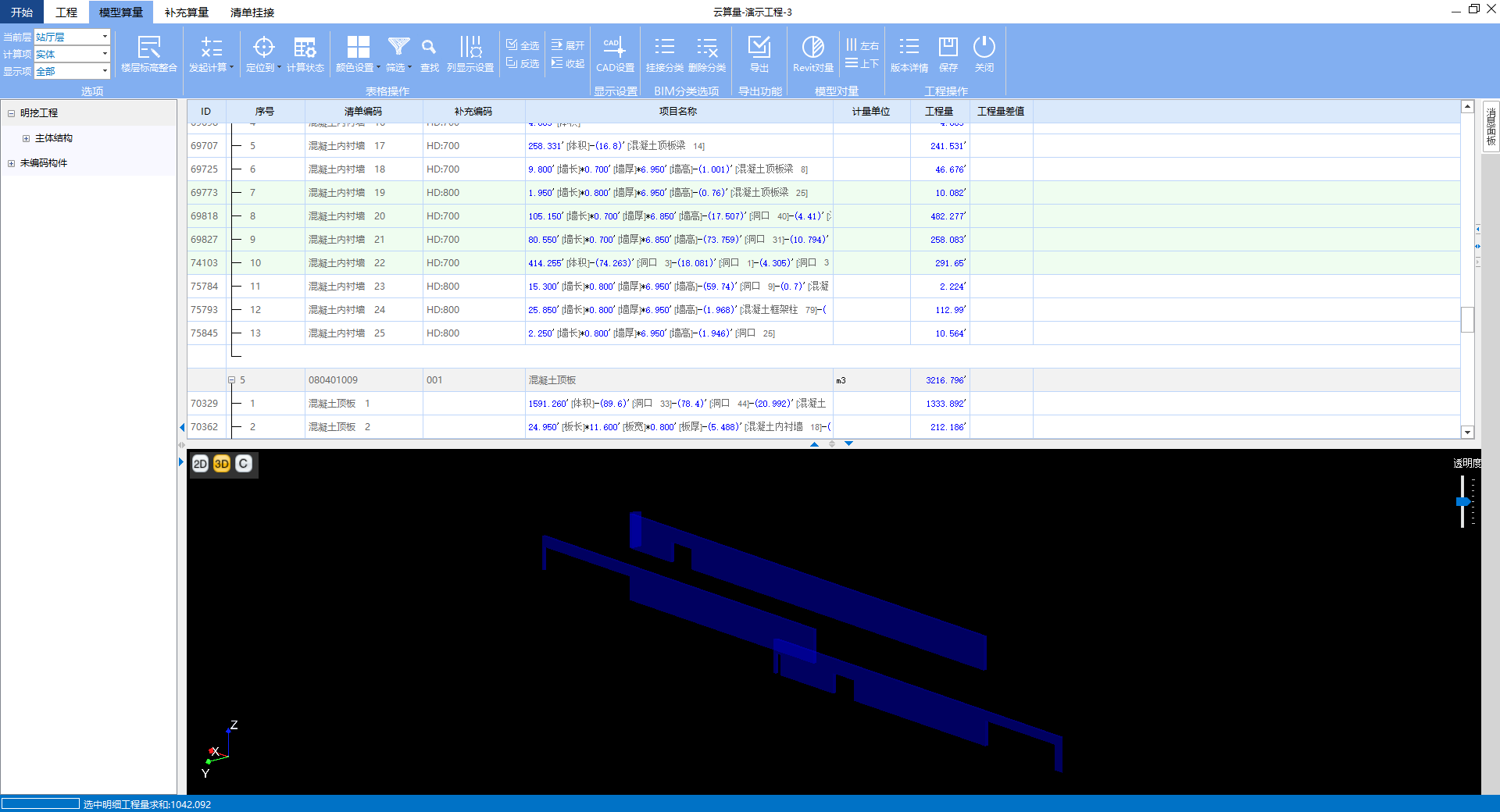

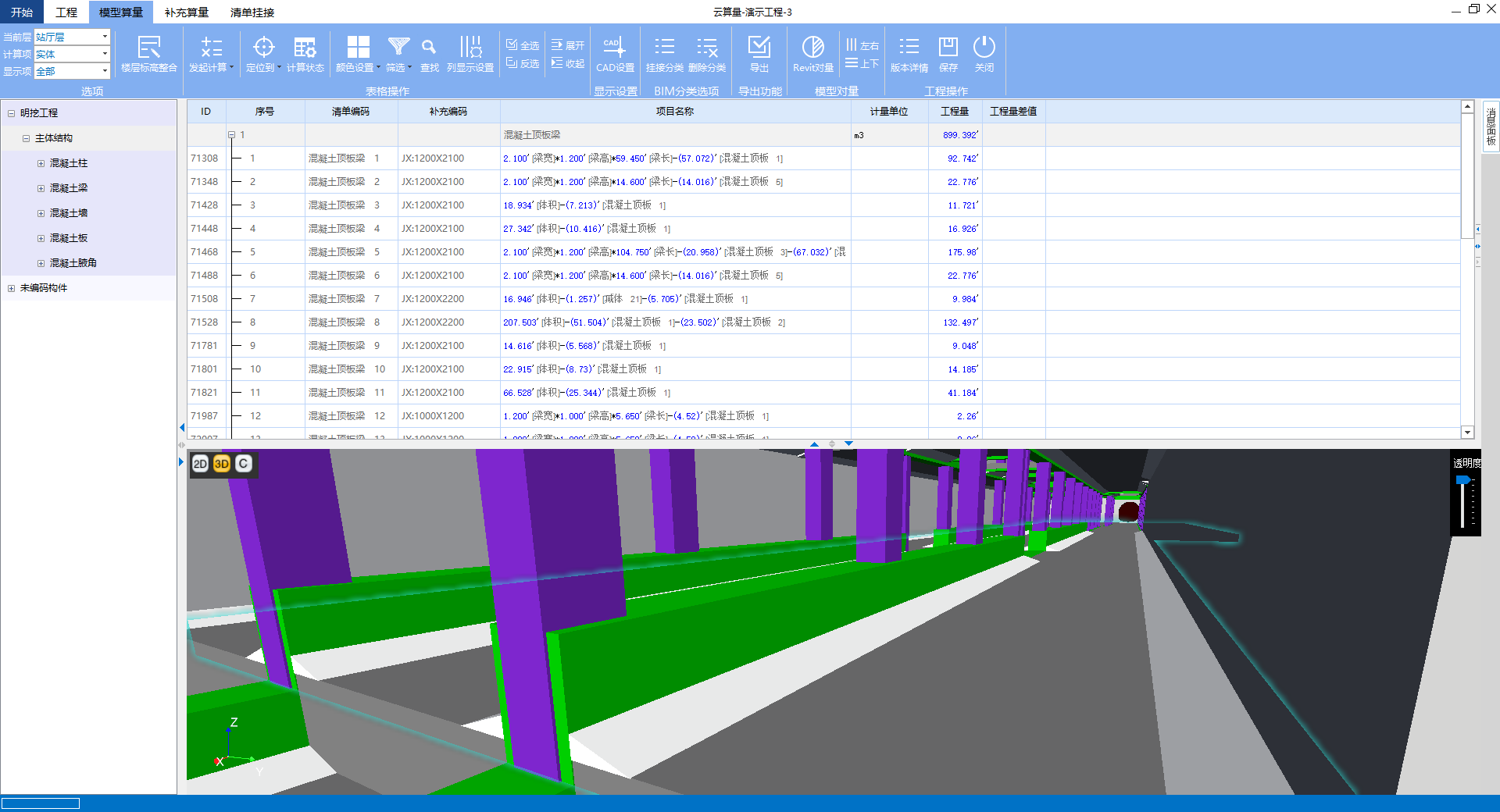

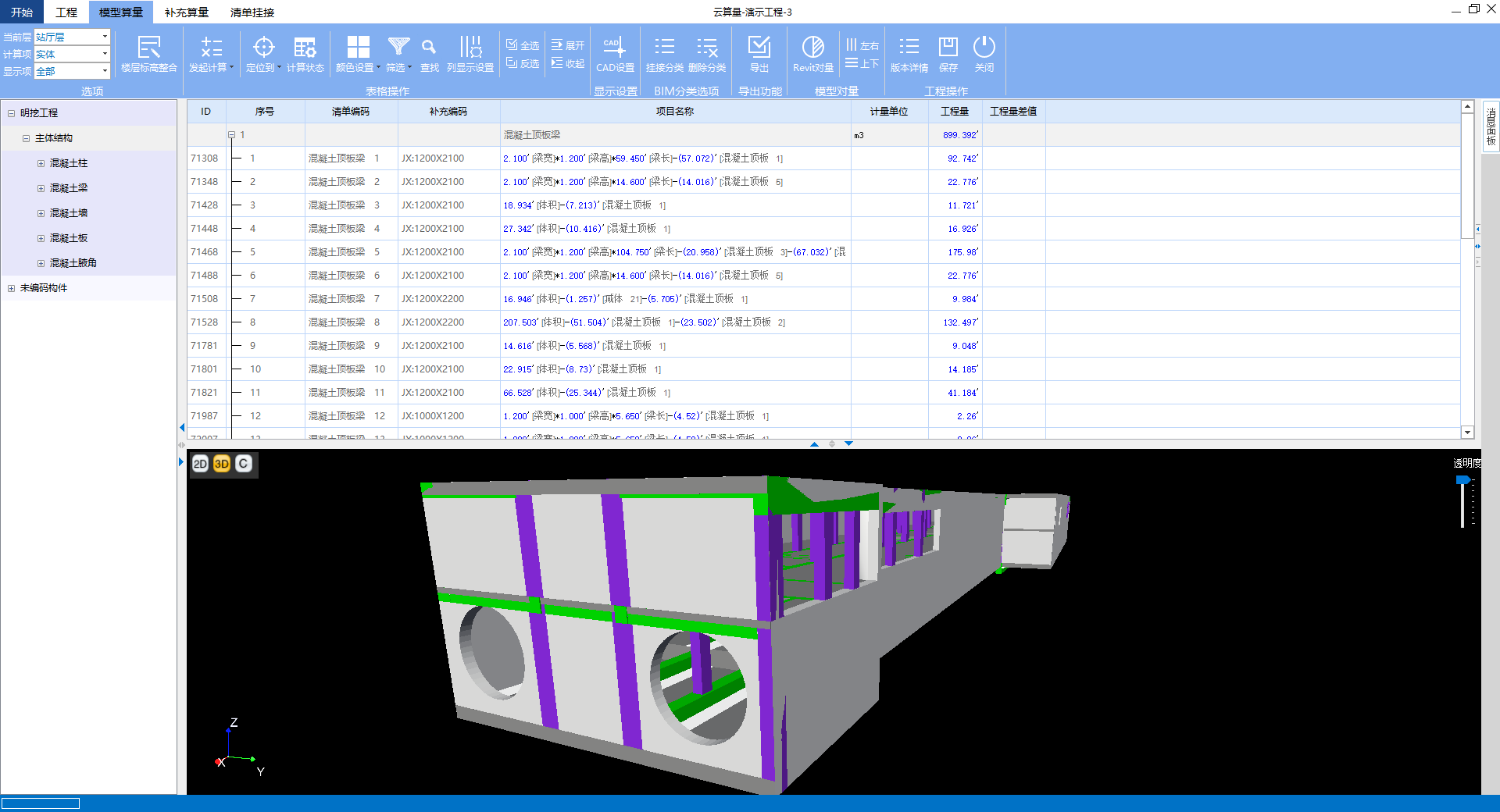

默认情况下显示该层的全部构件,被选中构件未蓝色,如图:

3D图形的鼠标操作:

【按住左键拖动】:旋转模型。

【滚轮滚动】:放大、缩小模型。

【按住滚轮移动】:移动模型。

【鼠标悬停】:鼠标悬停于构件之上,该构件的轮廓将使用湖蓝色线条勾勒。如图:

通过上下调节窗口右侧的透明度标尺可以调整模型透明度。如图:

透明效果如图:

3D图形模型展示区的右键菜单:

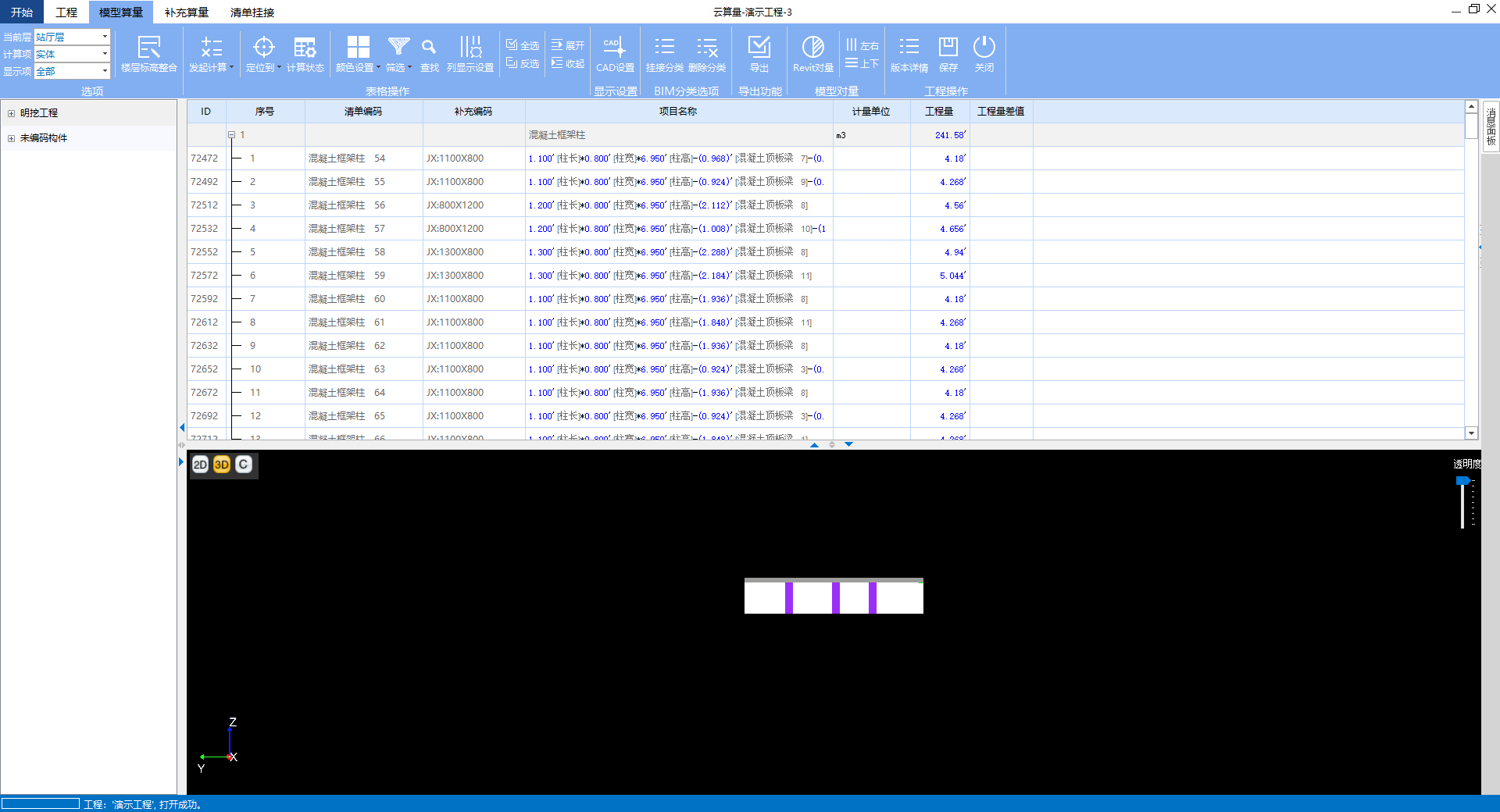

【隔离选中图元(HI)】:只显示选中图元,隐藏其他图元,快捷键为顺序按下H键和I键;

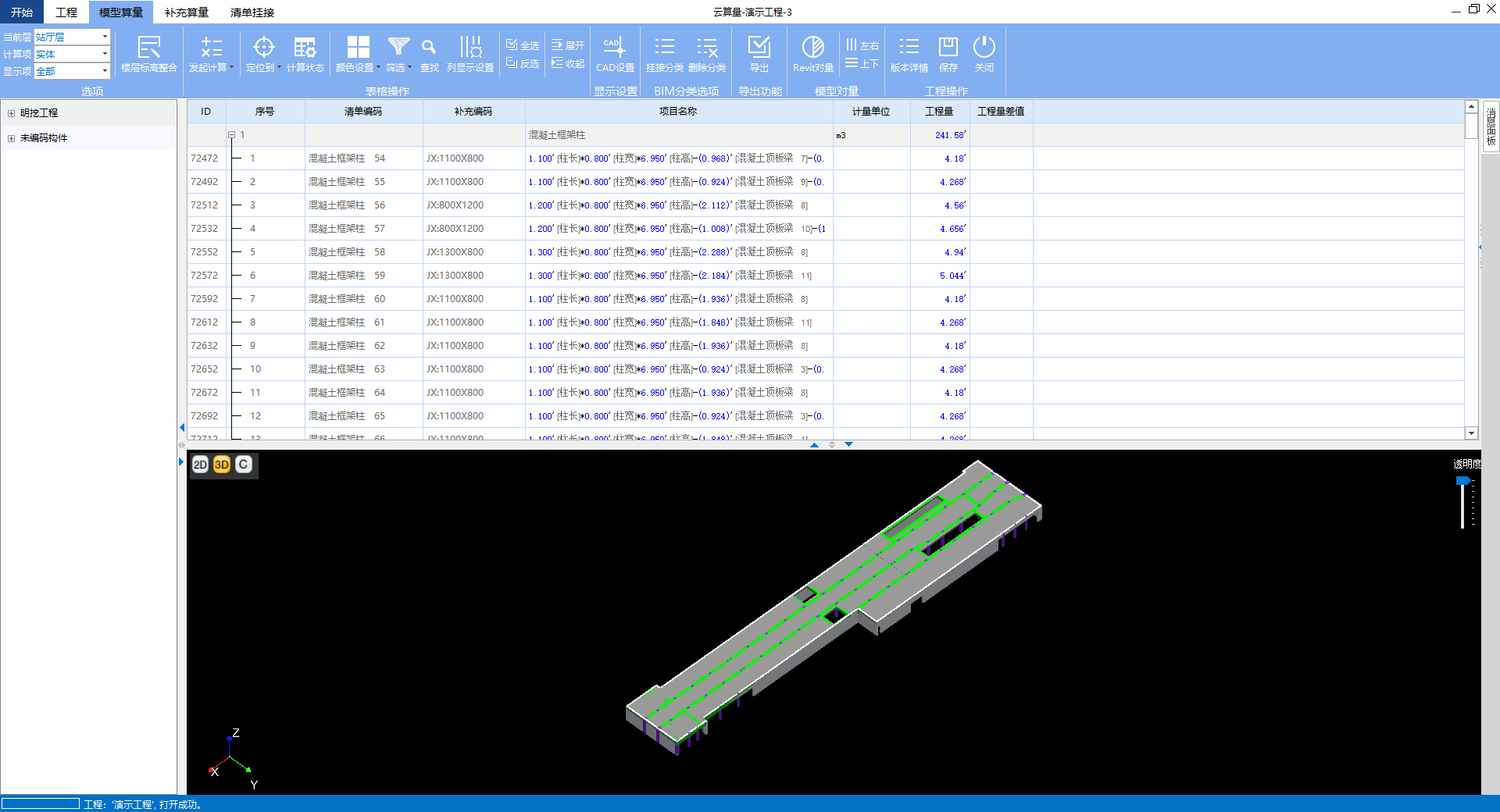

【隐藏选中图元(HH)】:隐藏显示选中图元,显示其他图元,快捷键为顺序按下H键和H键;

【恢复图元显示(HR)】:恢复显示全部图元,快捷键为顺序按下H键和R键;

【显示当前楼层】:只显示当前楼层的3D图形。

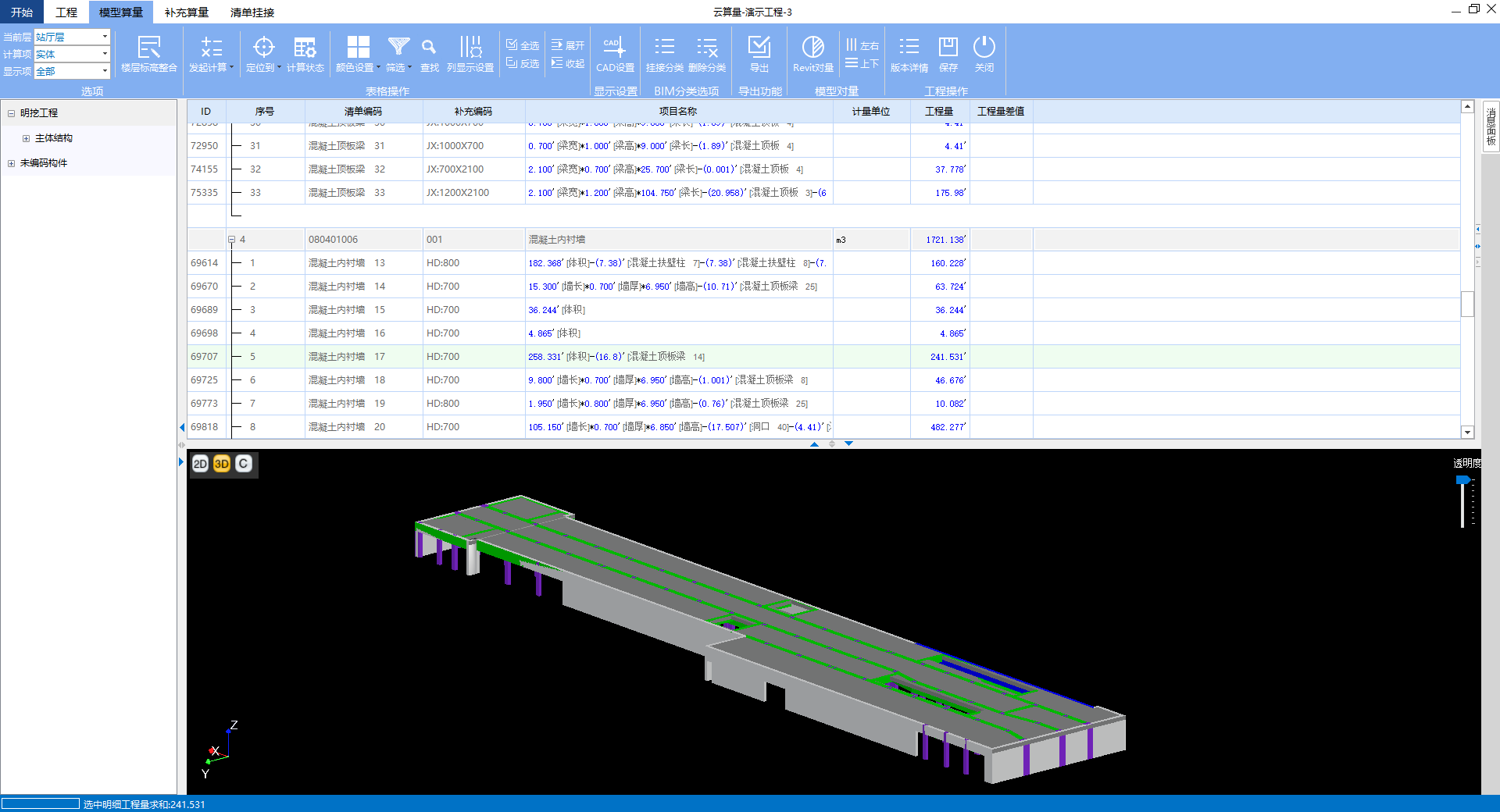

【显示所有楼层】:显示全部楼层的3D图形。图为同时显示了站台层和站厅层全部楼层。

【显示构件类型】:过滤查看需要显示的构件类型,隐藏其它构件类型,默认显示全部构件。

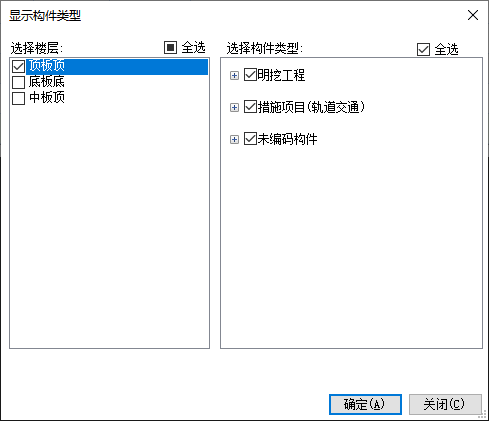

点击右键菜单中的“显示构件类型”按钮,弹出显示构件类型对话框:

左侧为楼层选择窗口,右侧为构件类型选择窗口。

选择楼层:只有楼层为勾选状态,才会显示该楼层勾选状态下的构件类型。

选择构件类型:选中任一楼层,该楼层为蓝色背景填充,在右侧构件类型窗口中选择需要显示的构件类型。

全选:全部显示。

在该对话框内选择需要显示的构件类型,未被勾选的构件类型不显示。

图为只显示“站厅层”-“混凝土柱”和“混凝土墙”的3D图形。

【查看选中工程量】:选中某一构件,该命令可以过滤查看选中构件的工程量。如图:

【显示/隐藏轴网】:显示或隐藏轴网。

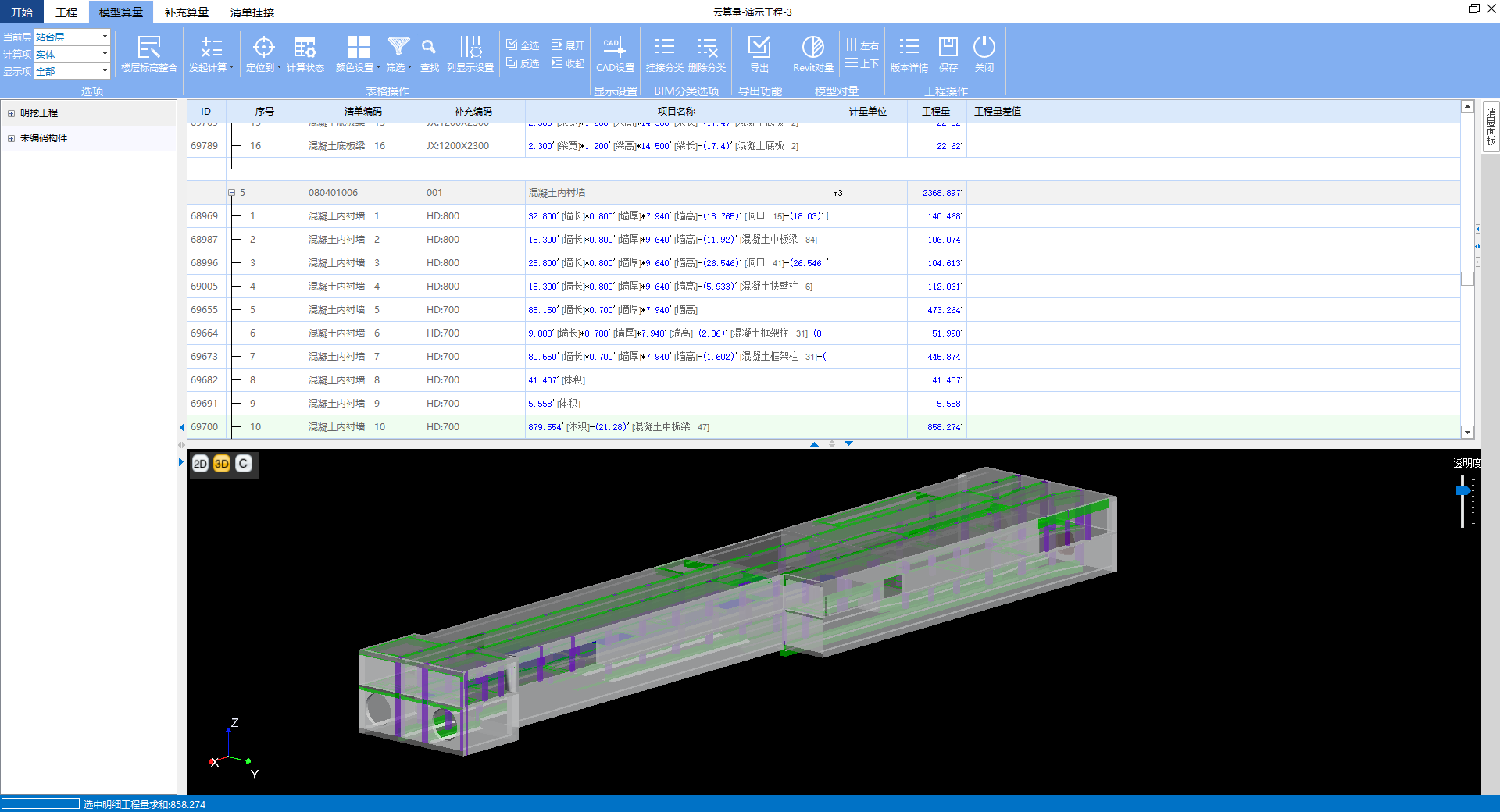

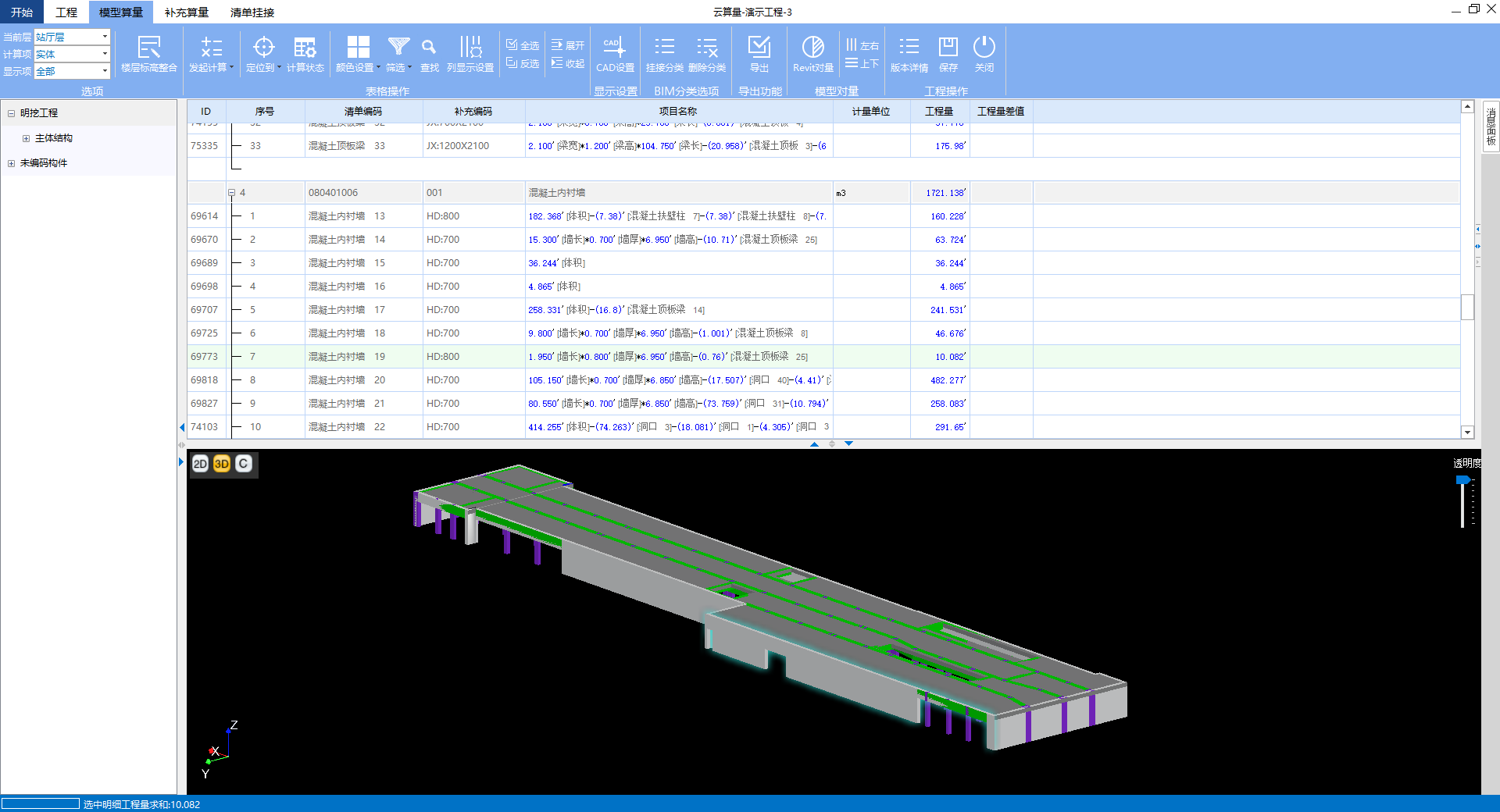

【透视投影】:透视投影模式,突出远近的距离感。如图:

透视投影可以通过调整视角而进入到模型内部观看:

【平行投影】:平行投影模式,默认为该模式。

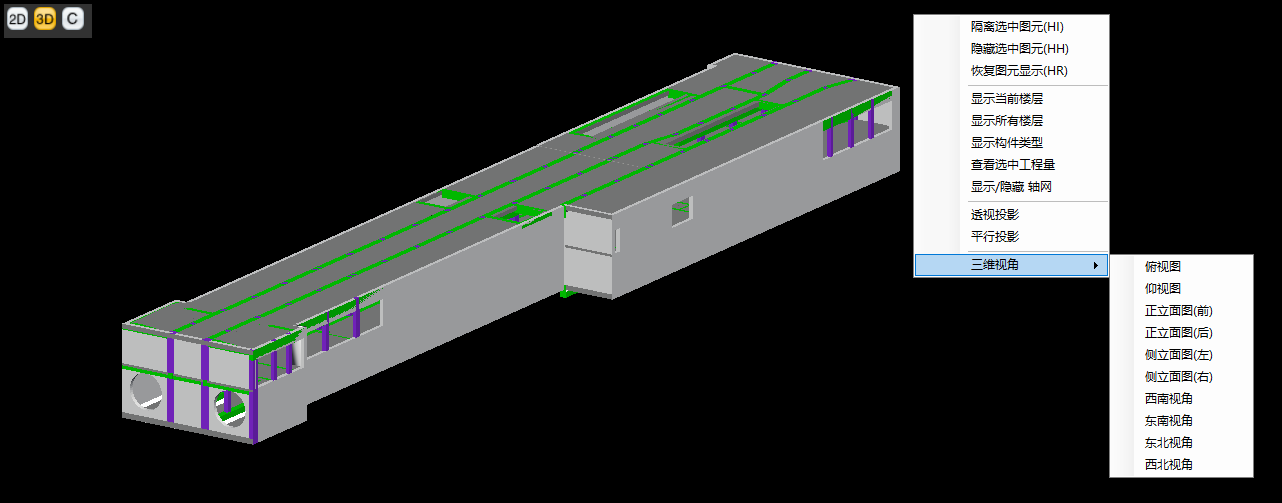

【三维视角】:切换图形视角。鼠标悬停于三维视角上,弹出子菜单,如图:

三维视角的子菜单中可以选择3D图形的视角。

“俯视图”:

“仰视图”:

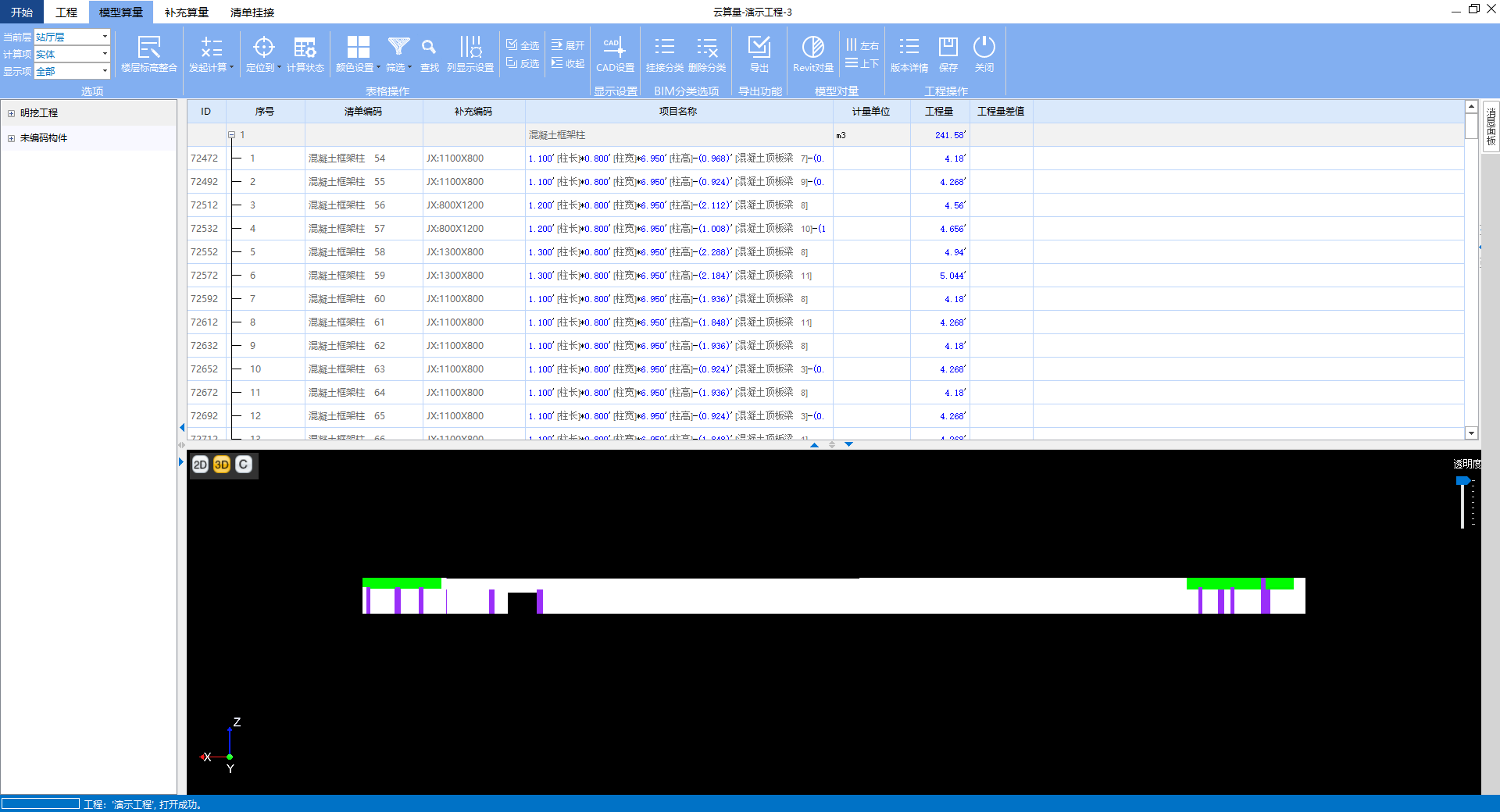

“正立面图(前)”:

“正立面图(后)”:

“侧立面图(左)”:

“侧立面图(右)”:

“西南视角”:

“东南视角”:

“东北视角”:

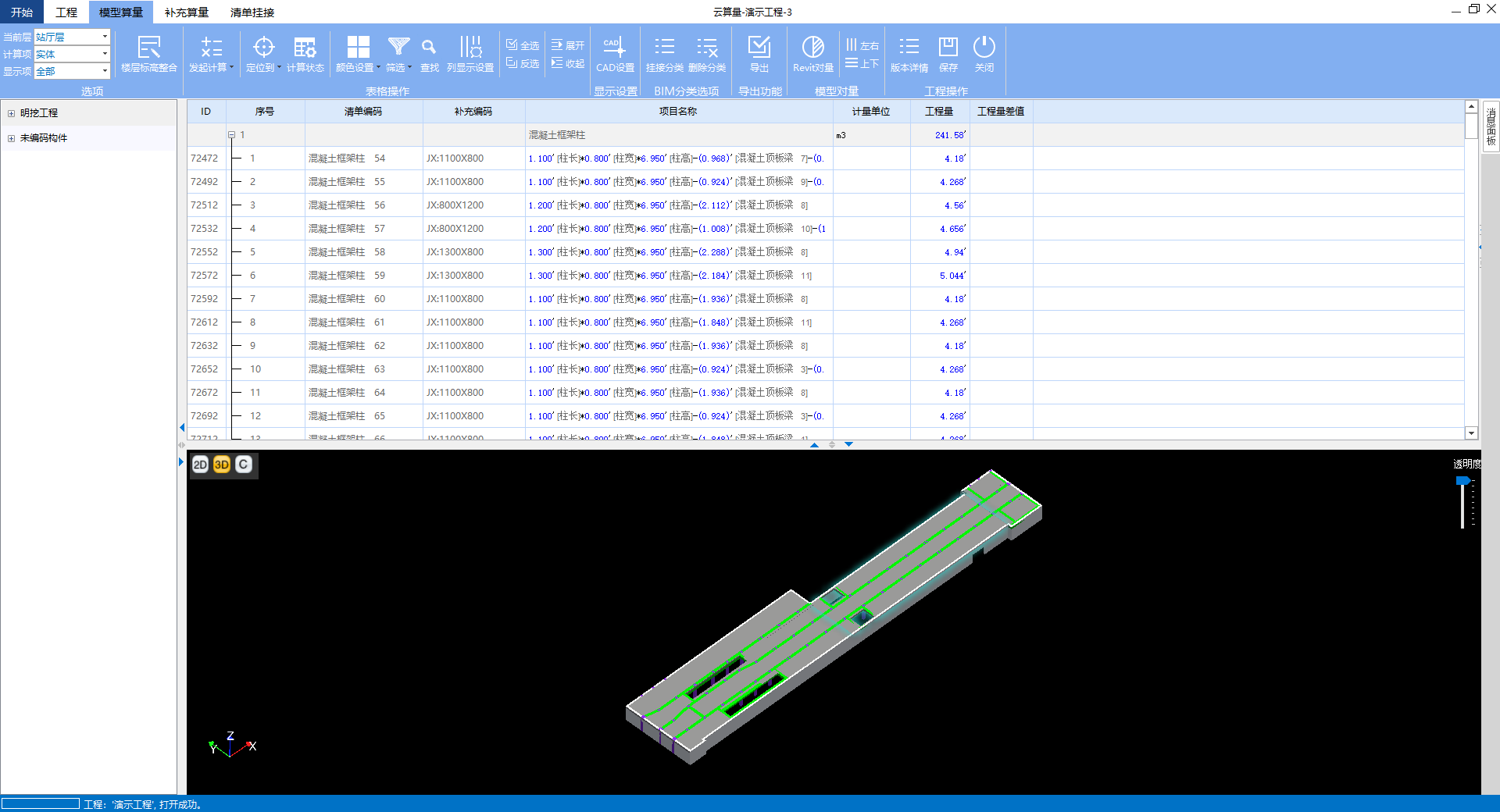

“西北视角”:

(3)3D演示计算过程

3D方式演示构件的计算过程,及构件计算式的得出过程。

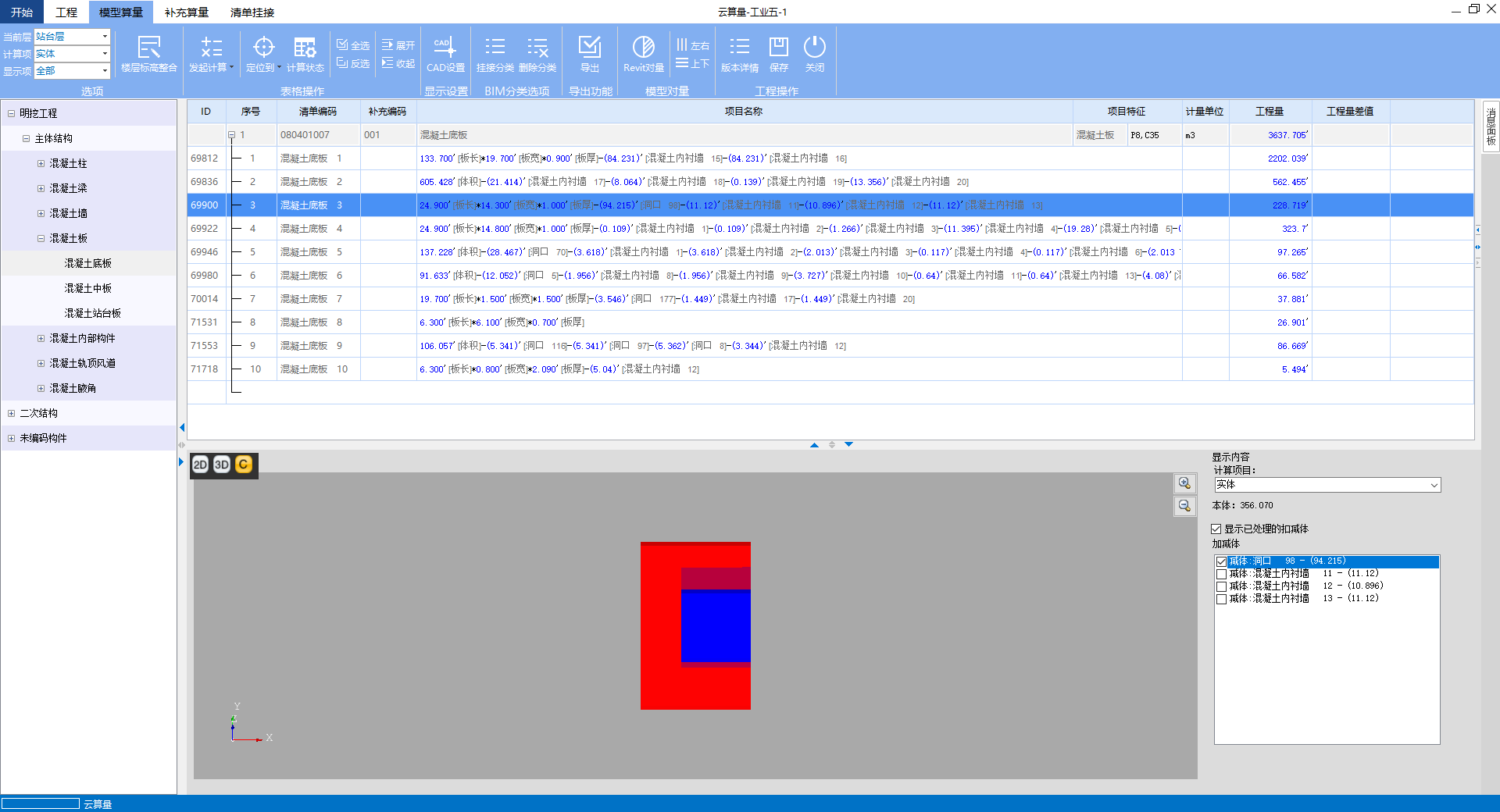

选中构件,点击底稿展示区右键菜单中的“查看计算过程”或模型展示区中的按钮,跳转到3D演示计算过程窗口,如图:

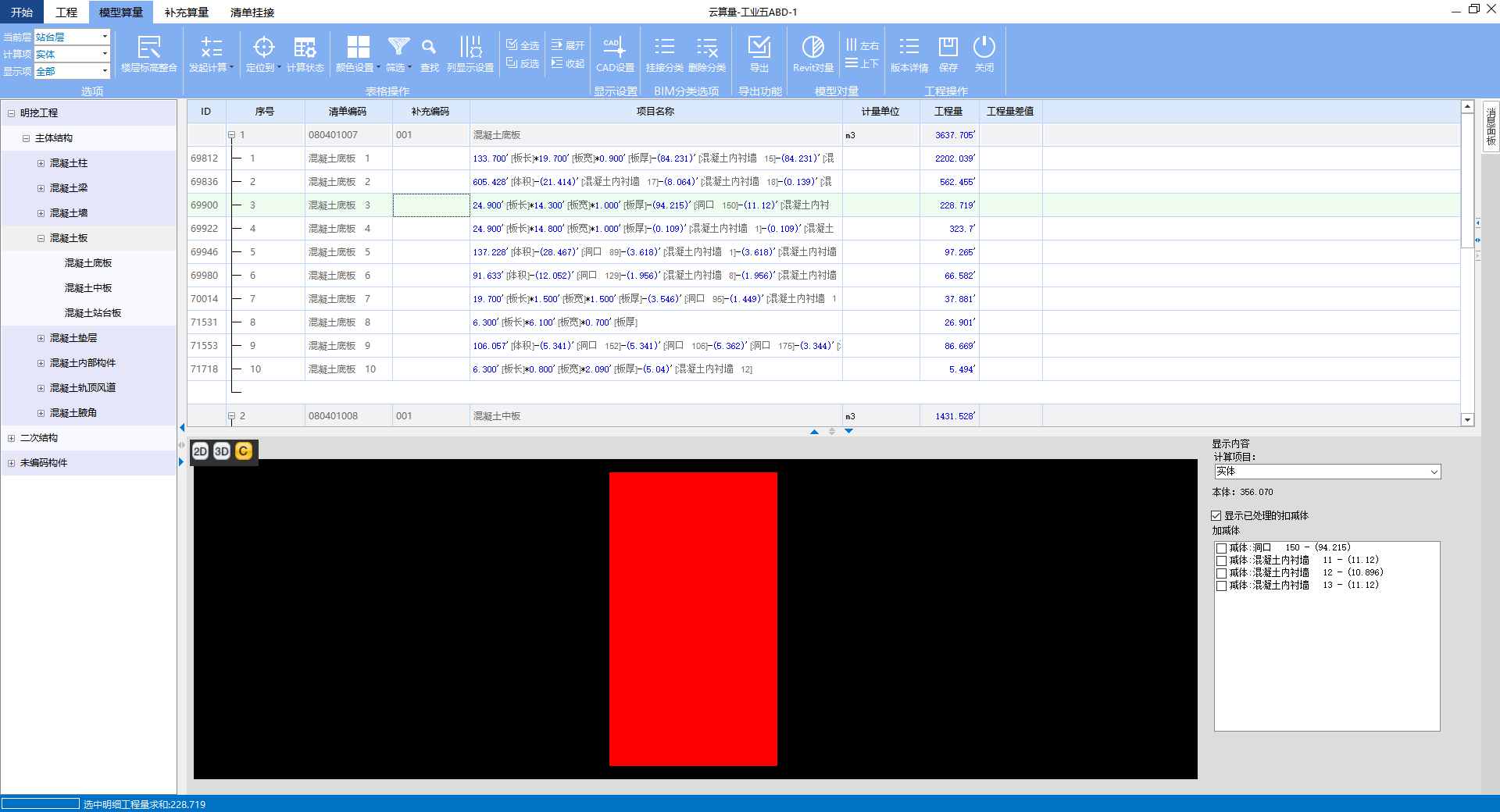

图形区显示构件俯视图状态下的原始形状,显示红色,图中为混凝土底板3。右侧“加减体”显示出所有与该板有关联的其它构件,并保持与计算式中相同的扣减顺序排列。

显示已处理的扣减体:是否显示已经勾选的扣减体。

用户旋转模型,使其不在俯视图状态下。”显示已处理的扣减体“勾选状态下,构件的原始形状显示红色,当前扣减的构件未扣减部分显示为紫色,扣减部分显示为蓝色,已被扣减的构件扣减部分显示绿色。

“本体”:构件的原始工程量。

图中本体体积为“356.07”。

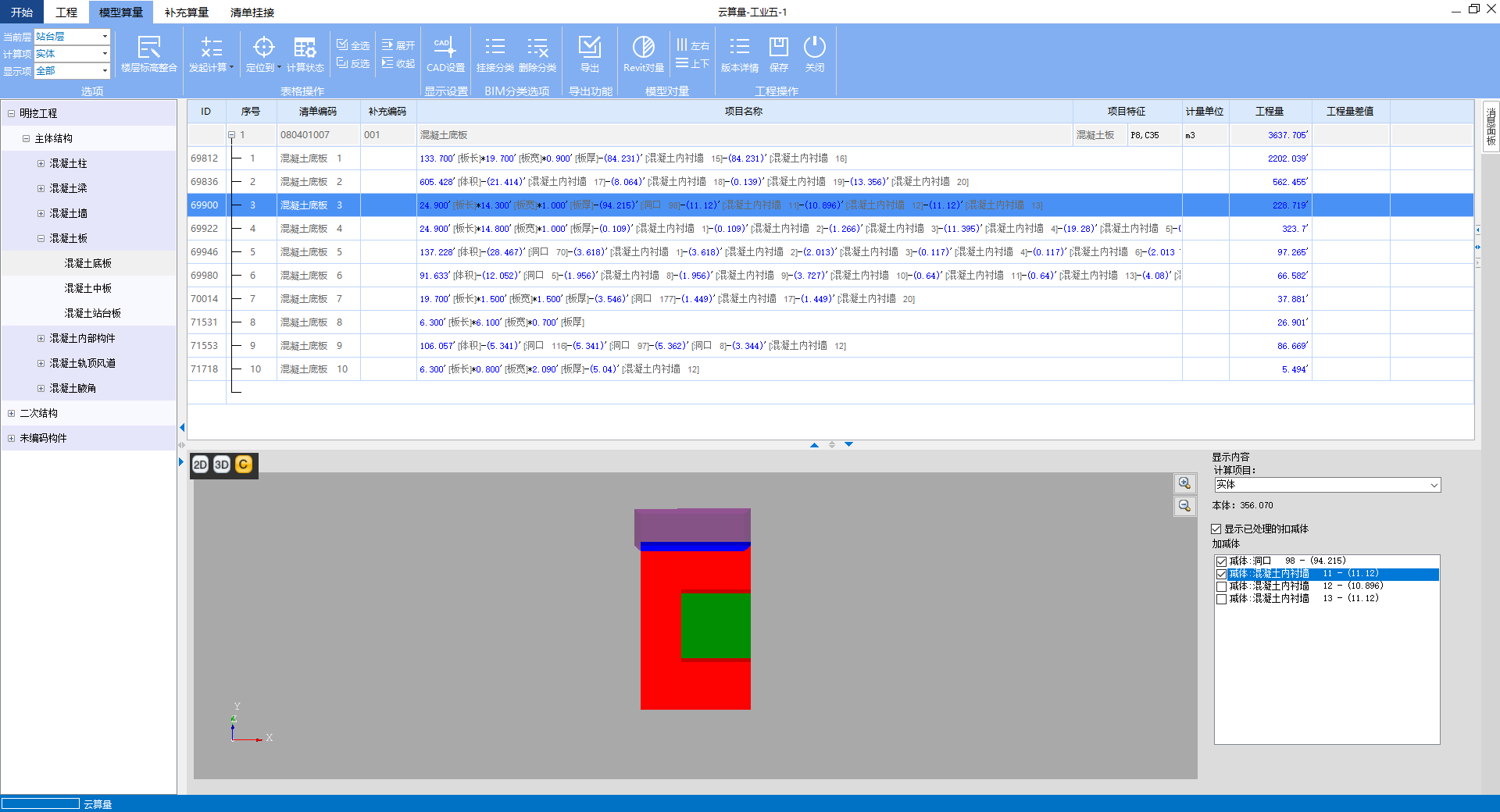

勾选第一个“加减体”-“减体:洞口150-(94.215)”,扣减量为94.215,被扣减部分均显示为蓝色。如图:

因扣减顺序保证严格一致,用户在随意勾选加减体时,CQC将自动勾选排在其前面的构件,完成扣减。

勾选“加减体”-“减体:混凝土内衬墙11-(11.12)”,扣减量为11.12,排在其前面的构件自动被勾选。“减体:混凝土内衬墙11-(11.12)”当前扣减的构件未扣减部分显示为紫色、已扣减部分显示为蓝色,已被扣减的构件扣减部分显示绿色。如图:

勾选“加减体”的最后一个构件“减体:混凝土内衬墙13-(11.12)”的情况如图:

该构件全部完成扣减,最终的工程量为228.719。

需要注意的是,当需要切换到另一个构件查看演示过程时,需在构件上点击右键菜单中的“查看计算过程”来触发演示,只是单击选中构件,不能触发。

2.4.6.消息面板

在“工程”、“模型算量”、“补充算量”、“清单挂接”界面右侧,均含消息面板。记录用户登录时间及操作中出现的错误消息,其页面和功能键按钮均相同。

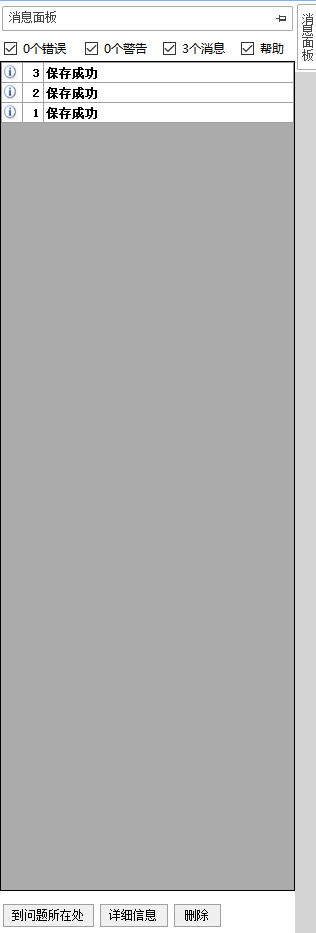

当未打开任何工程版本时,鼠标悬于“消息面板”上,弹出消息面板框,记录的消息为当前日期用户登录时间及上传转换的工程版本出现的转换类错误消息。如图:

“0个错误”表示上传转换的工程版本未出现错误。

当出现错误消息时,选中错误行,点击“到问题所在”可查看问题所在位置,可通过“详细信息”查看错误详细信息。

当打开了某一工程版本时,消息面板不仅记录上传转换的工程版本出现的转换类错误消息,还会记录当前打开工程版本的计算类错误消息。
