2.操作流程


2.6. 清单挂接

2.6.1. 界面

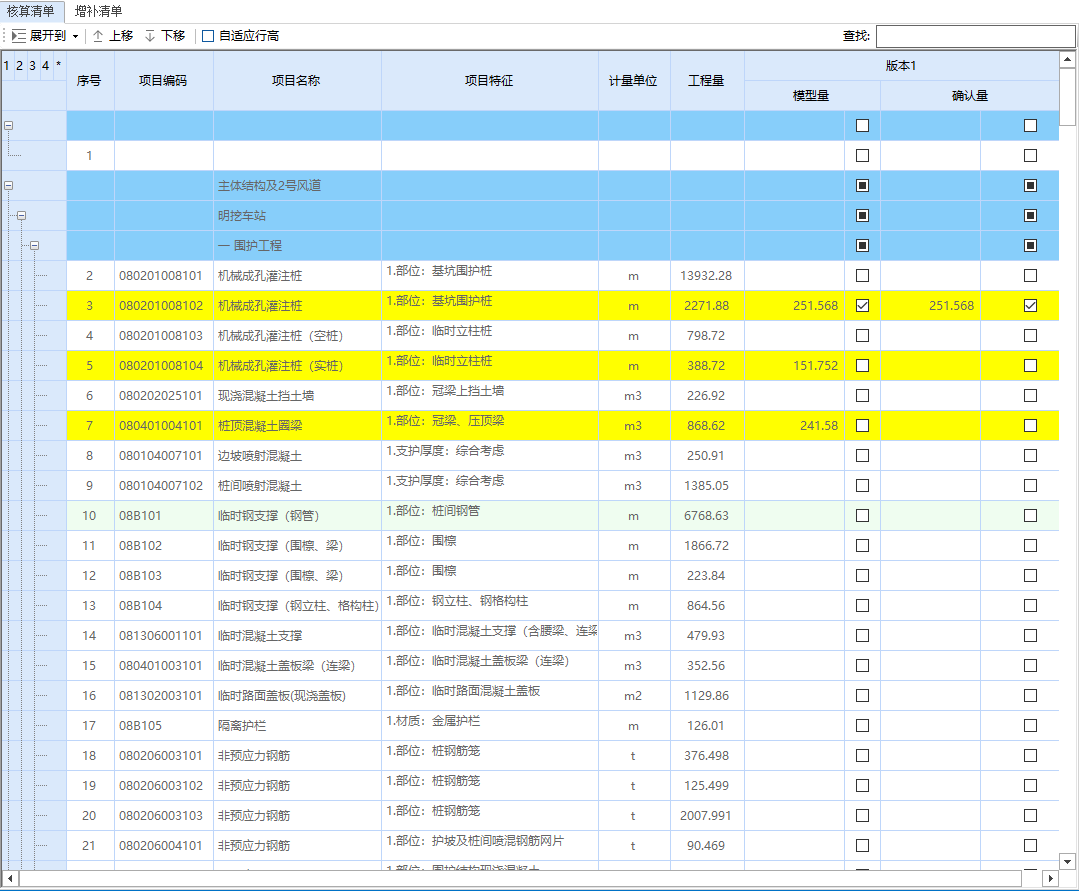

清单挂接界面如下图所示:

清单挂接界面中的工具栏如下图:

工具栏分为清单操作、平台操作、布局操作、表格操作、编辑操作及工程操作六个部分。

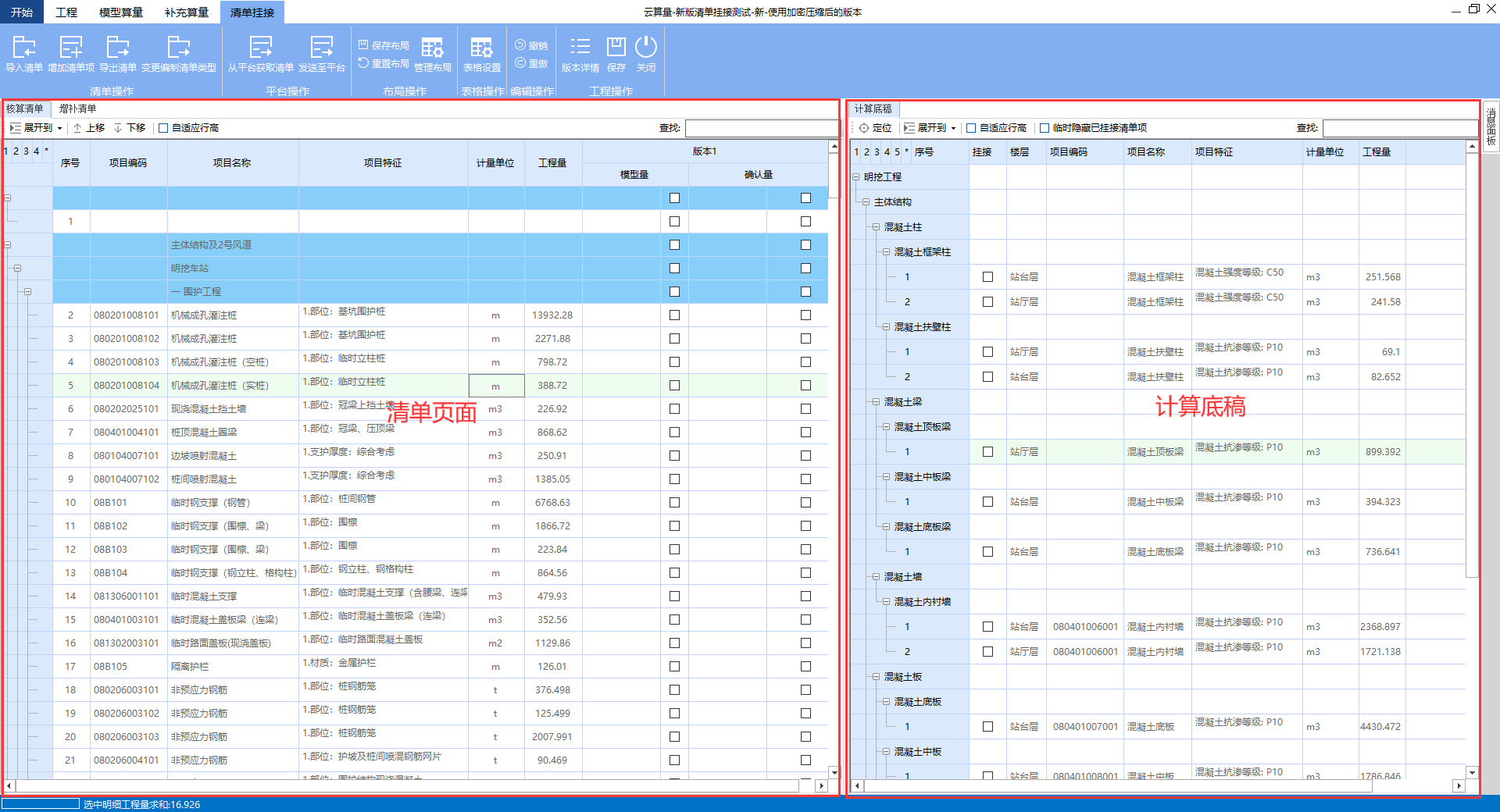

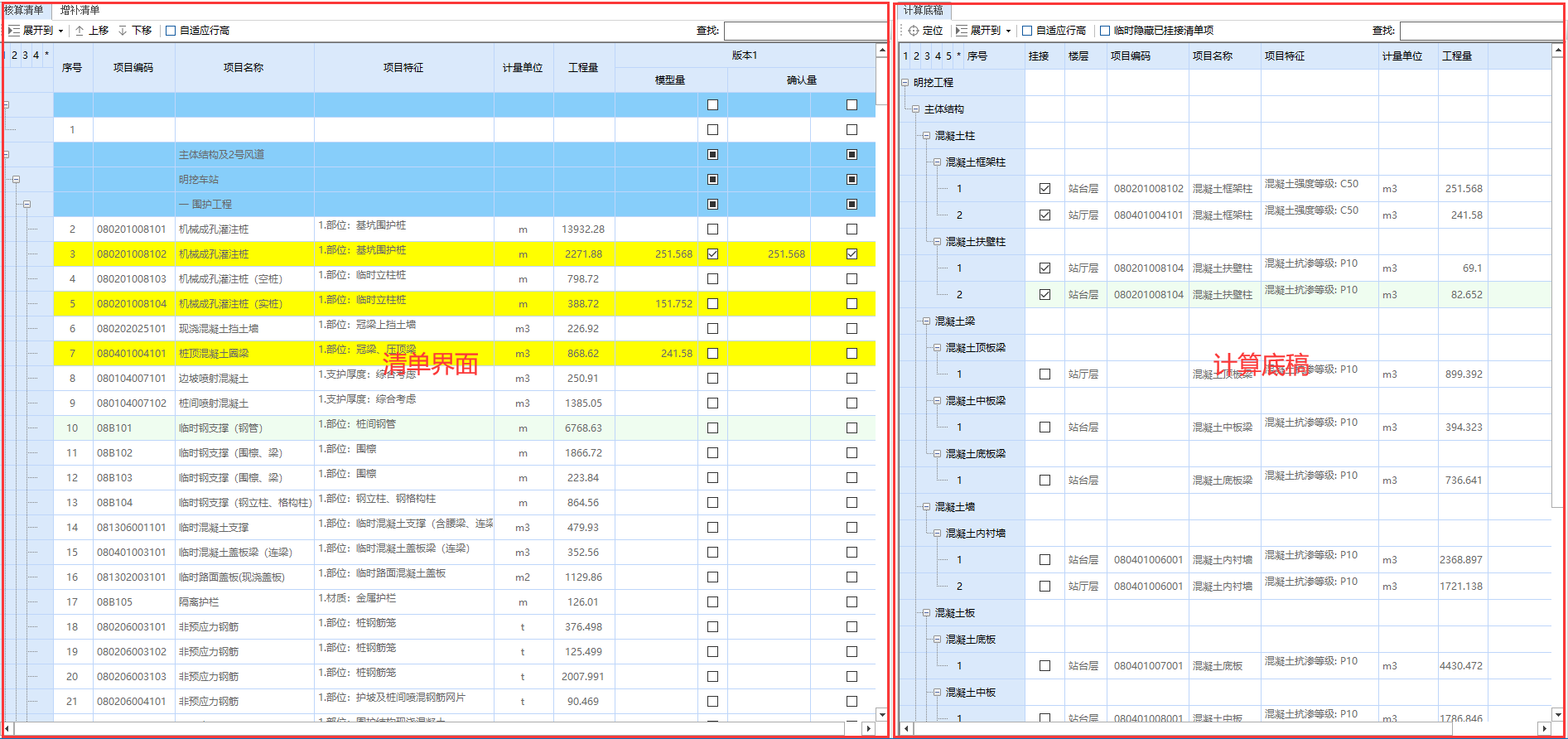

清单页面和计算底稿如下图:

(1)清单页面

【展开到】:展开显示表格中相应级别的内容;

【上移】/【下移】:上下移动同级分部或清单行的位置;

【自适应行高】:勾选后将行高调整到合适内容的高度,取消勾选后将行高恢复默认高度;

【查找】:过滤搜索表格中内容;

在核算清单表格内右击某一分部行,弹出右键菜单:

【全部展开】:展开显示表格中的全部内容;

【全部收起】:收起显示表格中的全部内容,只显示表格中第一级别的内容;

【复制】:复制选中的内容;

右键选择复制后,再次点击鼠标右键,右键菜单中会出现粘贴选项,否则不出现。也可使用 Ctrl+C 复制选中行,然后使用 Ctrl+V 粘贴行。

【插入父分部行】:在需要的位置插入父分布行,插入的行为空白分部行,且在所选位置的上方。插入父分部行后,所选位置至其下的最后一级的行均降一级别。删除插入的父分部行后,降了级别的行均升回原级别;

【插入同级分部行】:在当前选中分部行上方新增同一级别、空白分部行。当选中的行为分部行时,右击该行会出现此项,其它类型的行不出现;

【插入清单行】:在需要的位置插入清单行,插入的行为空白清单行,且在所选位置的下方;

【删除分部】:删除所选的分部行及其下所有子行。当选中的行为分部行时,右击该行会出现此项,其它类型的行不出现;

【删除分部行】:仅删除所选的分部行,不删除其下子行。当选中的行为分部行时,右击该行会出现此项,其它类型的行不出现;

【清空清单】:清空当前清单的内容;

在核算清单表格内右击某一清单行,弹出右键菜单:

【删除清单行】:删除所选的清单行。当选中的行为清单行时,右击该行会出现此项,其它类型的行不出现。

(2)计算底稿页面

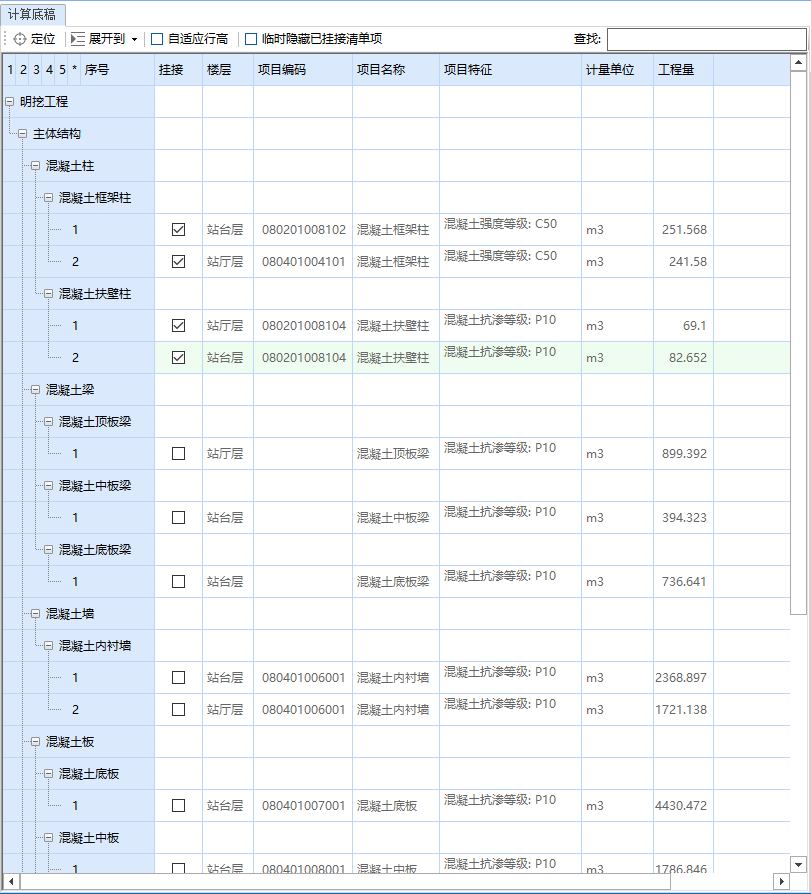

“计算底稿”页面对应模型算量界面构件组,如图:

【定位】:清单挂接界面将切换到所选构件组在模型算量界面所在位置,并选中该构件组;

【展开到】:表格展开到相应的目录级别;

【自适应行高】:勾选后将行高调整到合适内容的高度,取消勾选后将行高恢复默认高度;

【临时隐藏已挂接清单项】:已经被挂接到清单行的构件组行将被隐藏;

【查找】:过滤搜索表格中内容;

在计算底稿表格内右击某一构件组,弹出右键菜单:

【挂接】:将选中的构件组挂接到清单页面选中的清单行上,若是多选则将选中的行中未挂接的构件组挂接到上述清单行上;

【取消挂接】:对于选中行中已挂接接的构件组,将其从关联的清单行上取消挂接;

【复制项目编码】:将选中行的项目编码复制到粘贴板上;

【定位该构件组】:同计算底稿页面上的“定位”按钮,清单挂接界面将切换到所选构件组在模型算量界面所在位置,并选中该构件组。当选中的行为构件组时,右击该行会出现此项,其它类型的行不出现;

【定位清单行】:只对已挂接的构件组有效,用于在清单页面上定位与该构件组关联(挂接)的清单行;

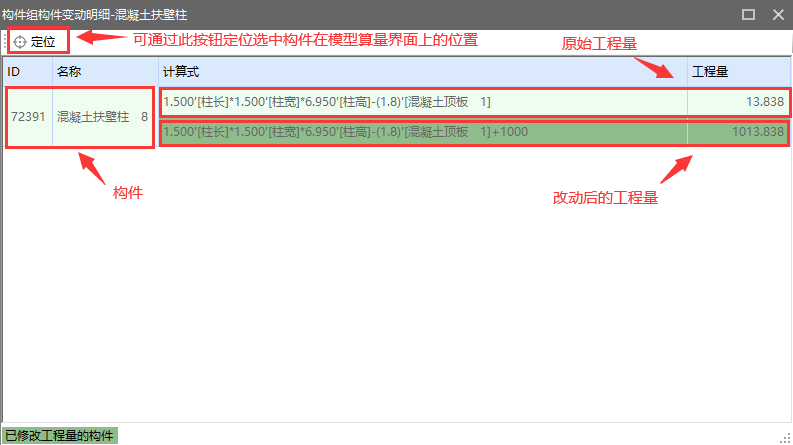

【构件组改动详情】:该功能用于查看构件组下具体哪些构件的工程量被修改过,点击此项,弹出如下窗口:

【全部展开】:展开显示表格中的全部内容;

【全部收起】:收起显示表格中的全部内容,只显示表格中第一级别的内容。

2.6.2.挂接操作

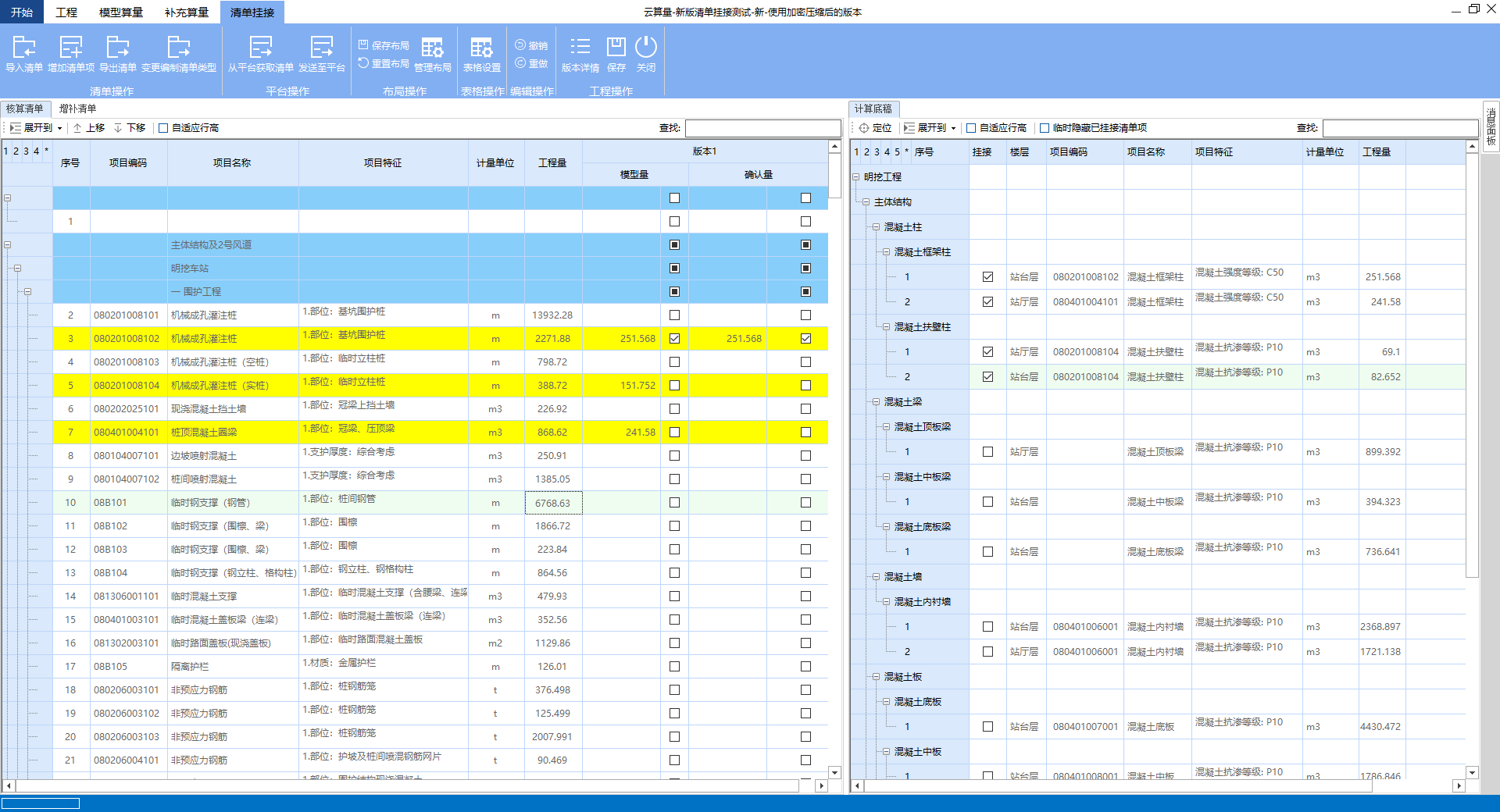

在清单页面上选中计算底稿中构件组对应的清单行,再在计算底稿中相应构件组挂接选择框上进行勾选。如有多个构件组对应该清单行,可同时对多个构件组挂接选择框进行勾选。计算底稿中已勾选构件组的工程量将被挂接到所选清单行上,该清单行模型量出现数值。

如果计算底稿中的构件组没有与之对应的清单行,可通过插入清单行或再次导入清单等操作,添加对应的清单行,使计算底稿中相应构件组能挂接到对应的清单行上。如图:

“模型量”:计算底稿中构件组挂接过来的量,为挂接过来的原始工程量总和,挂接时根据构件组的原始计算结果自动填写。

“模型量状态”:分为解锁☐和锁定☑两种状态,通过单击对模型量状态进行更改。

☐:模型量解锁状态。该清单子目上的内容均可进行修改,模型量可继续通过计算底稿中构件组的挂接进行修改,被挂接到该清单子目上的构件组的原始工程量总数即为模型量。

☑:模型量锁定状态。该清单子目上的内容除确认量外均不能再进行修改,计算底稿中构件组不能再对该清单子目进行挂接操作。通过计算底稿的定位功能,定位到构件组,修改其下的构件工程量,相应清单行的模型量仍固定不变。

▣:该状态为分部行特有的状态,其标识,其下子分部行和子清单行存在解锁状态的行。可通过对分部行状态的变更调整其下所有子分部行和子清单行的状态。

“确认量”:最终需要的清单量。锁定模型量后,确认量根据工程量自动填写。在未锁定确认量的状态下可通过计算底稿的定位功能,定位到构件组,修改其下的构件工程量影响相应清单行的确认量。

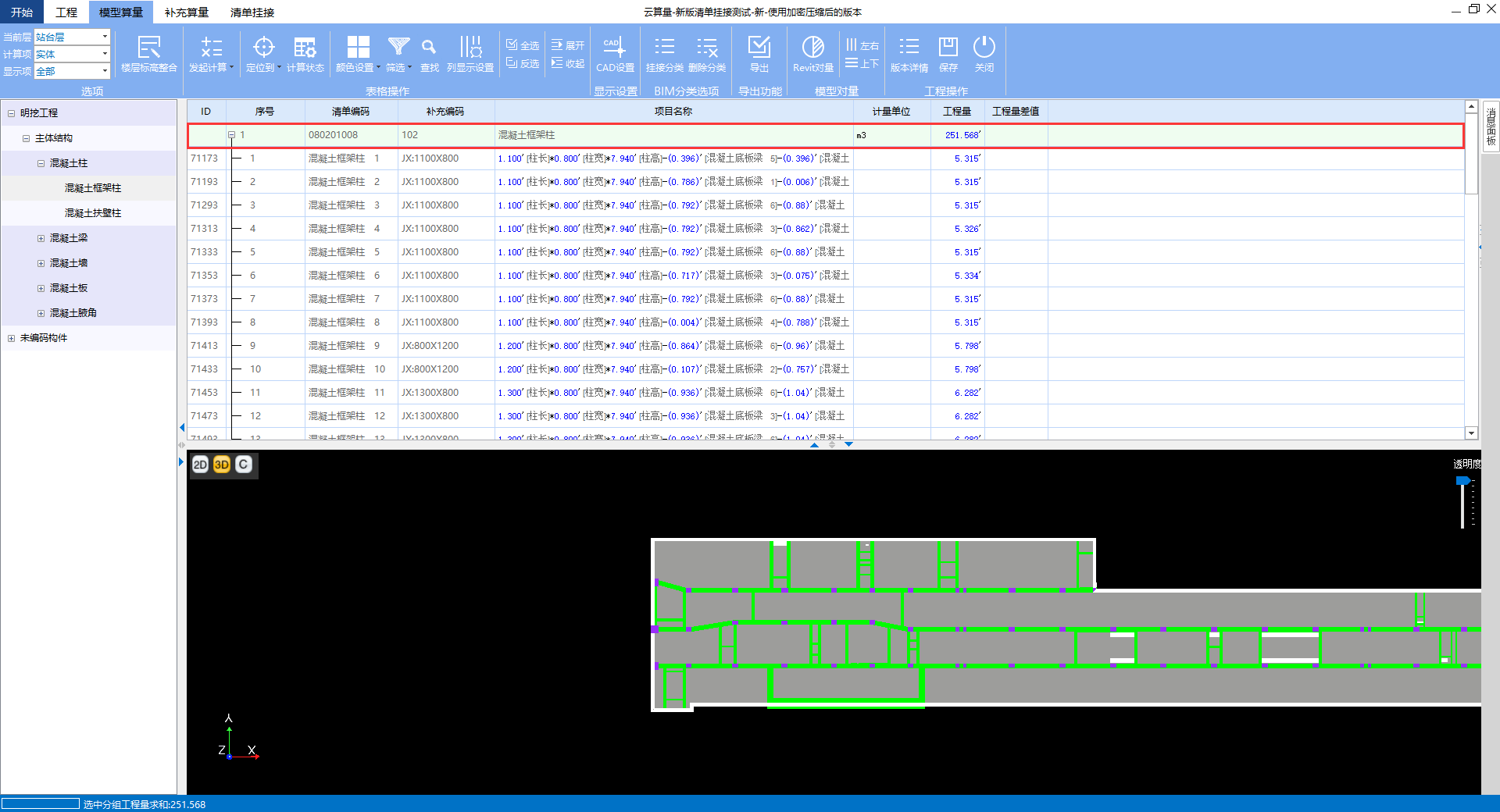

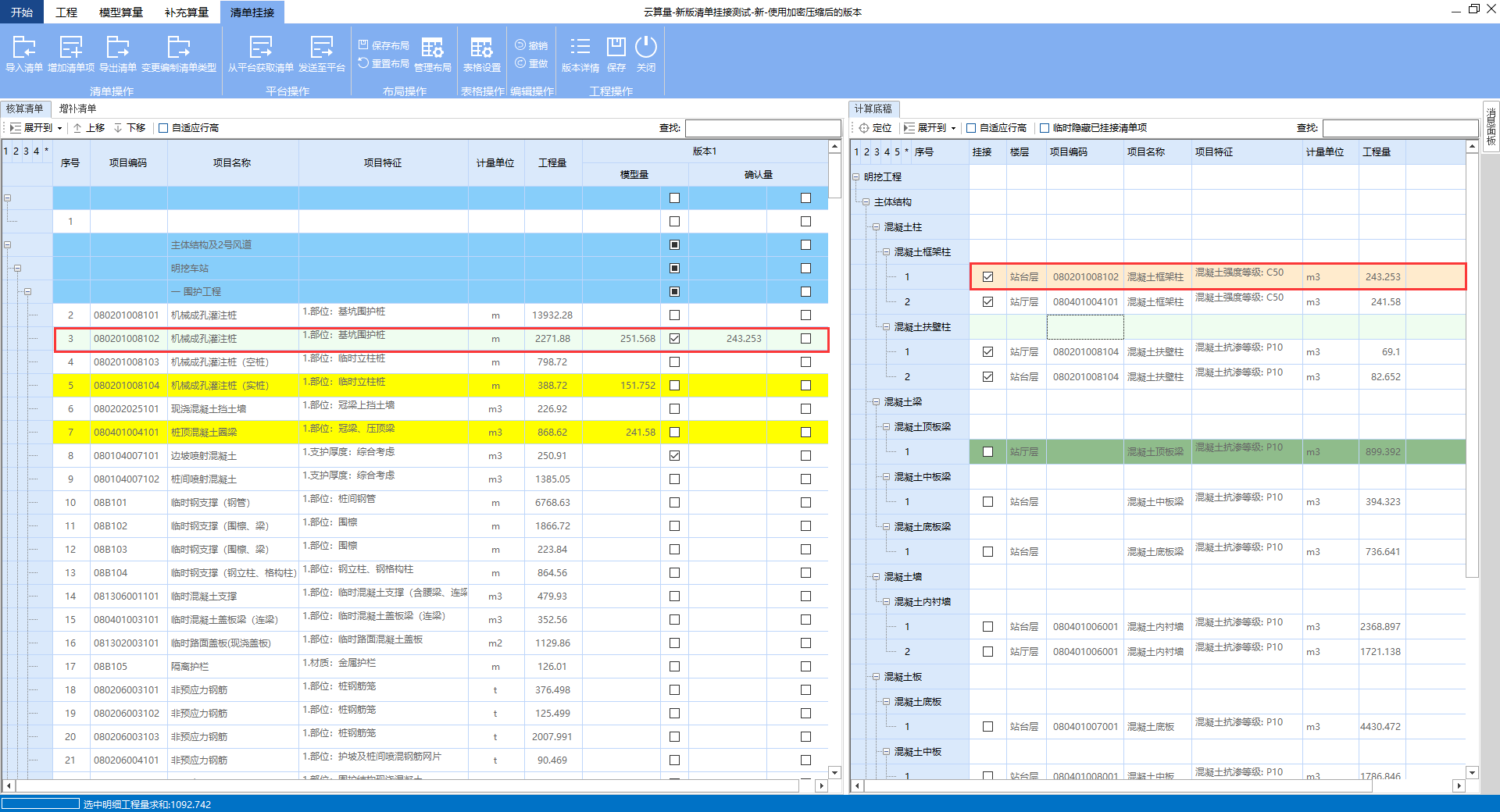

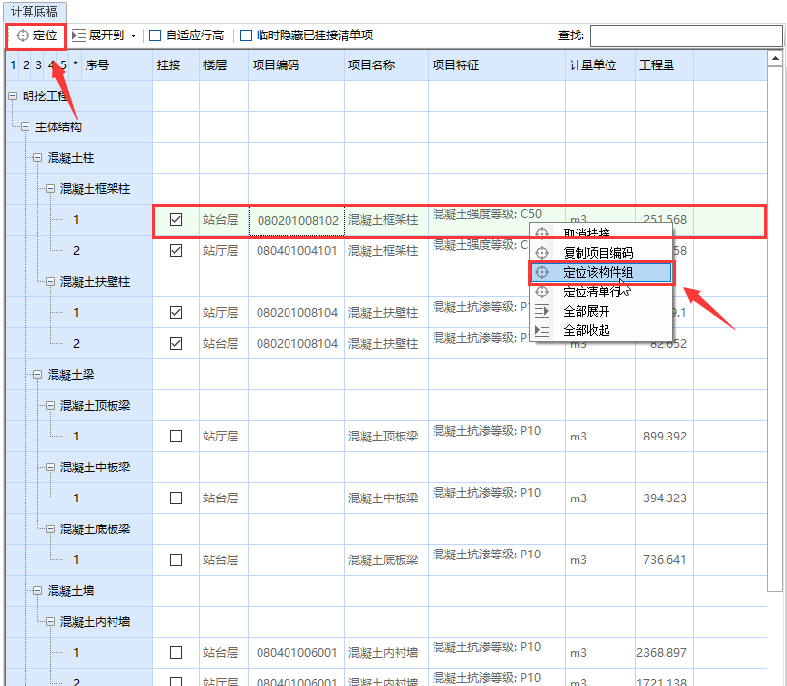

在挂接到该清单子目上的构件组上进行【定位】操作后,清单挂接界面切换到所选构件组在模型算量界面所在位置,并选中该构件组。如图:

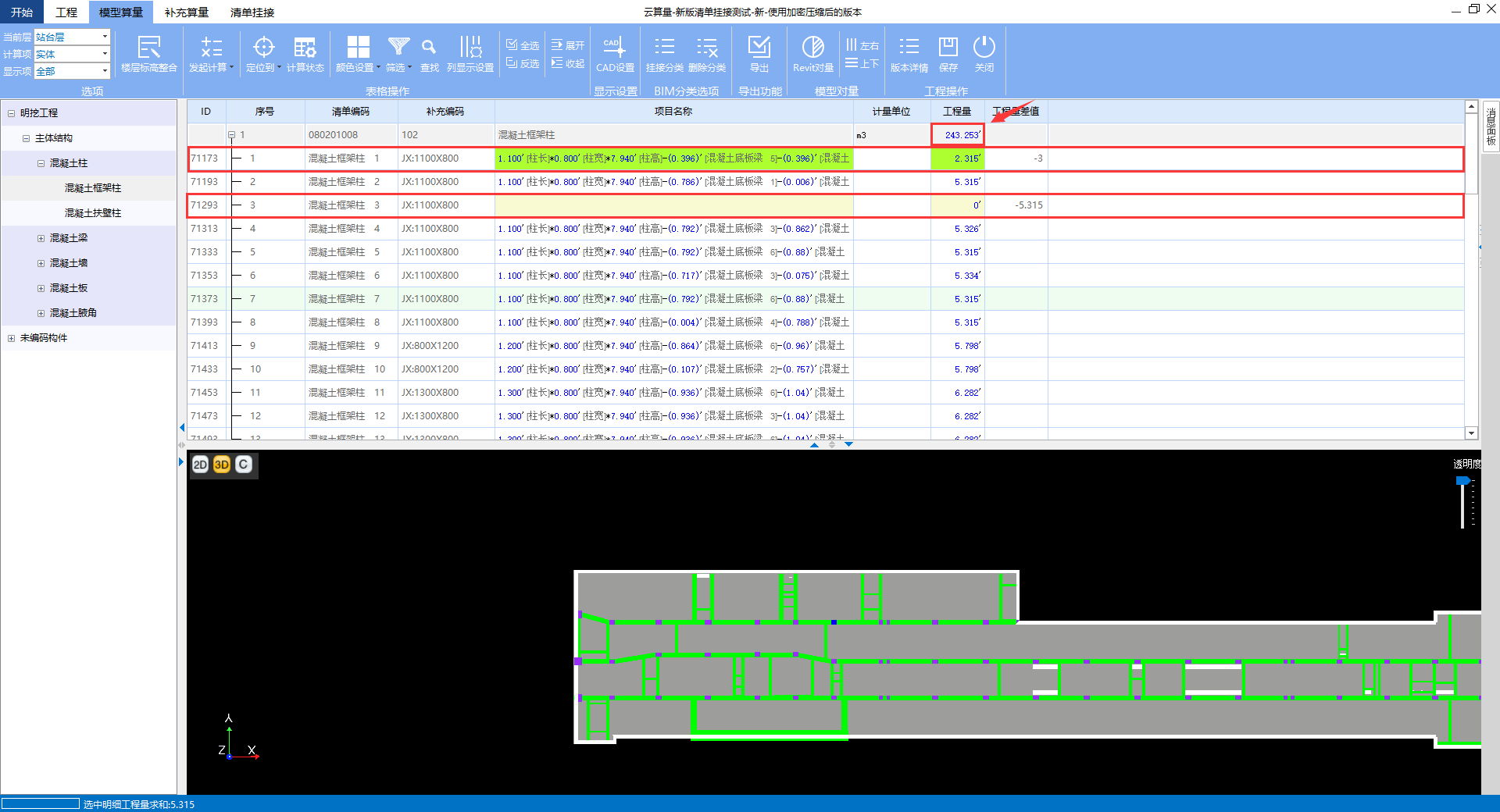

修改模型算量界面对应构件组下的构件工程量,如在混凝土框架柱1的计算公式上减3,将混凝土框架柱3的“工程量”直接改成0,该构件组工程量被修改,且修改过的构件计算式和工程量颜色改变。如图:

返回清单挂接界面,计算底稿中该构件组工程量和模型量未更改。锁定模型量,工程量自动修改,该清单子目自动填写出确认量,且确认量为被挂接到该清单子目上的构件组的修改后工程量总和。

“确认量状态”:分为解锁☐和锁定☑两种状态,通过单击对确认量状态进行更改。只有锁定模型量后,才能进行此操作。

☐:确认量解锁状态。只有在确认量解锁的状态下,其确认量方可通过修改挂接到该清单子目上的构件组下的构件工程量进行更改。解锁状态下的确认量导出清单时为空。

☑:确认量锁定状态。对挂接到该清单子目上的构件组下的构件工程量不能进行修改操作,确认量固定不变。锁定状态下的确认量导出清单时才有数值。

▣:该状态为分部行特有的状态,其标识,其下子分部行和子清单行存在解锁状态的行。可通过对分部行状态的变更调整其下所有子分部行和子清单行的状态。

如果清单中对应清单子目没有相同的标号或规格,可将清单子目复制一行调整为相同级别和规格。

如果计算底稿中的构件组没有与之对应的清单子目,可通过插入清单行、再次导入清单模板或增补清单操作,添加对应的清单子目,直至计算底稿中全部构件组能与清单子目对应。

右侧计算底稿中构件组全部挂接到核算清单或增补清单后,对模型量和确认量全部进行锁定,完成整个清单挂接操作。

清单页面颜色显示:

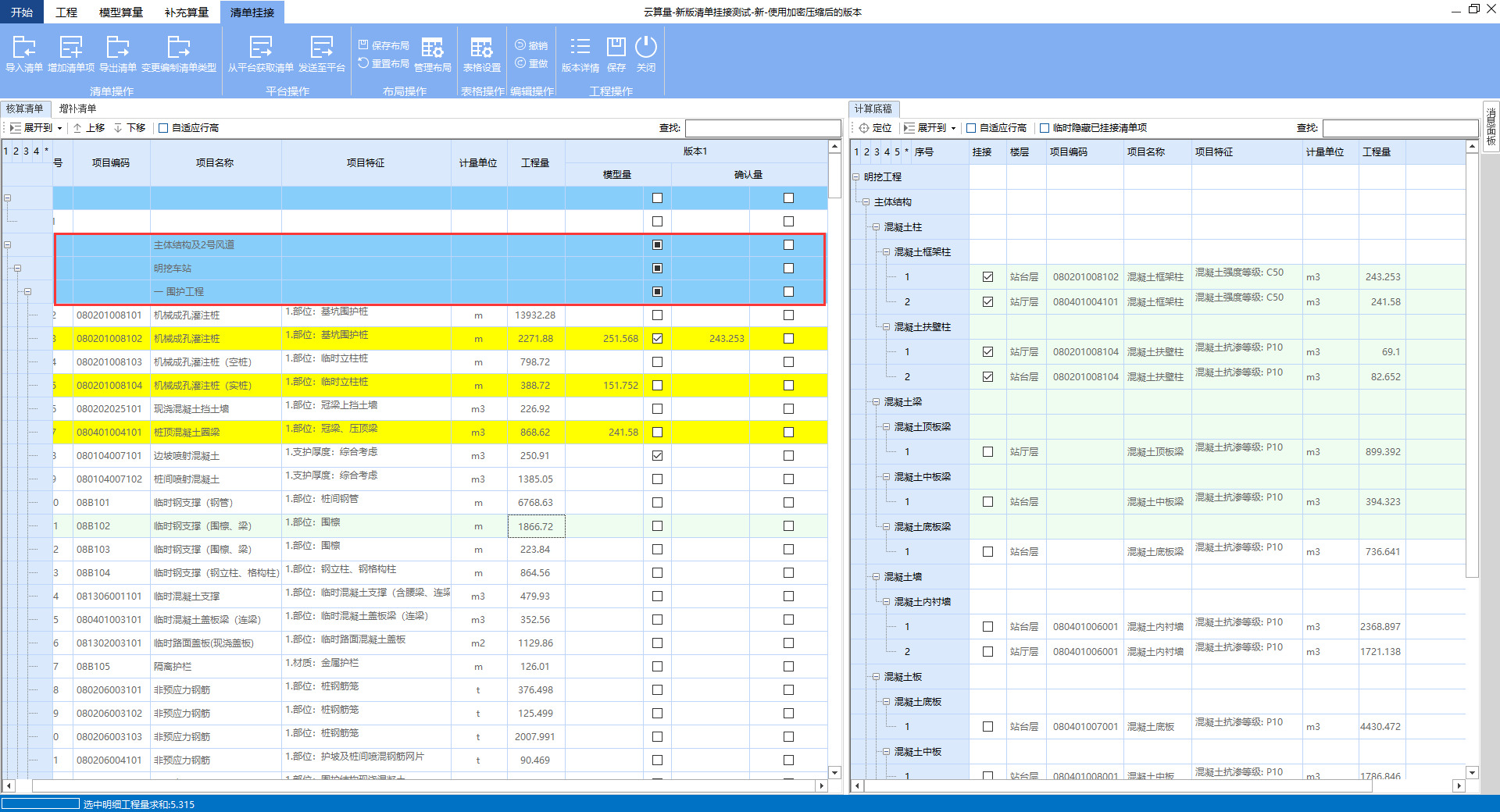

分部行颜色,如下图:

选中行颜色,如下图:

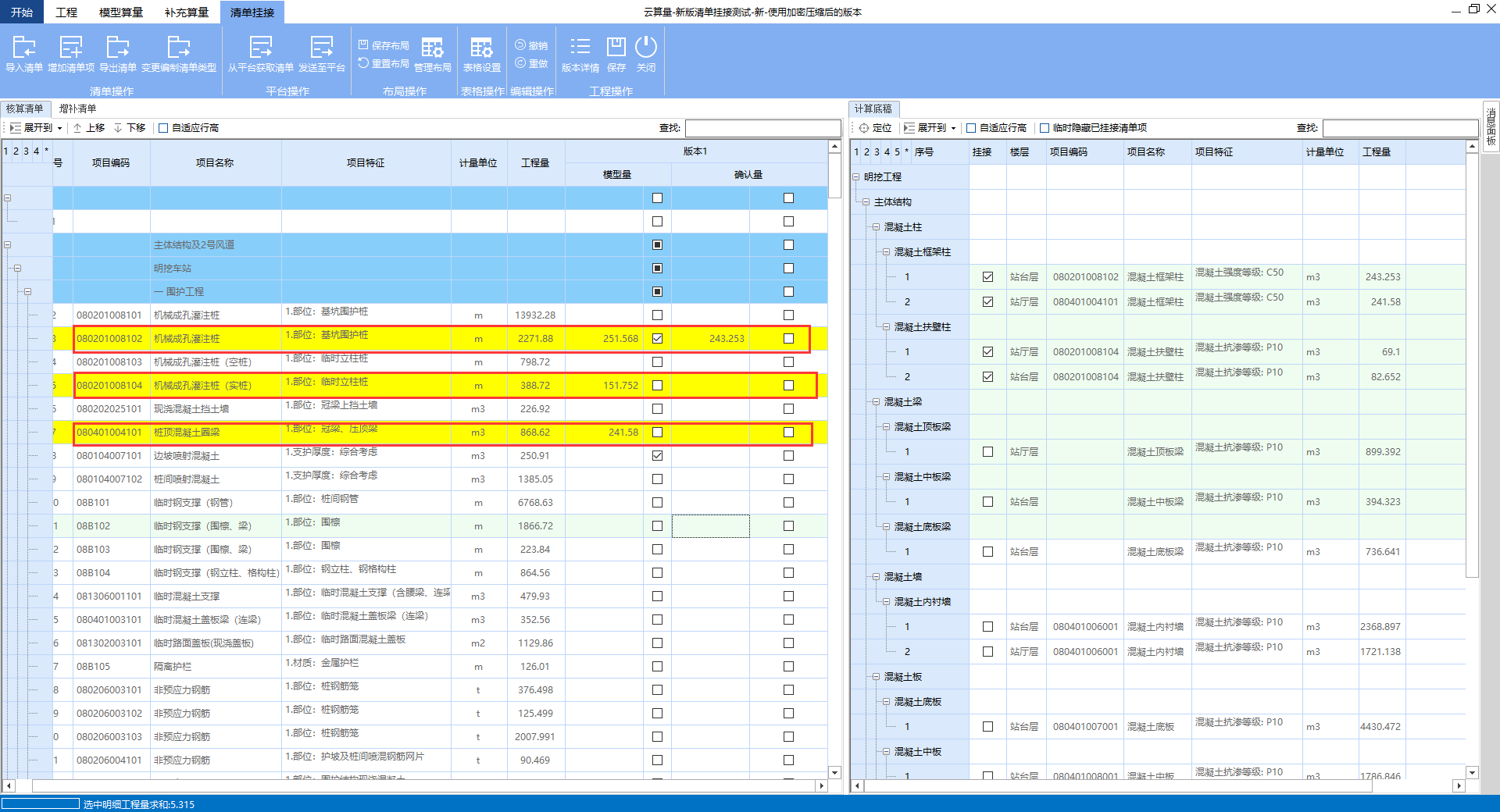

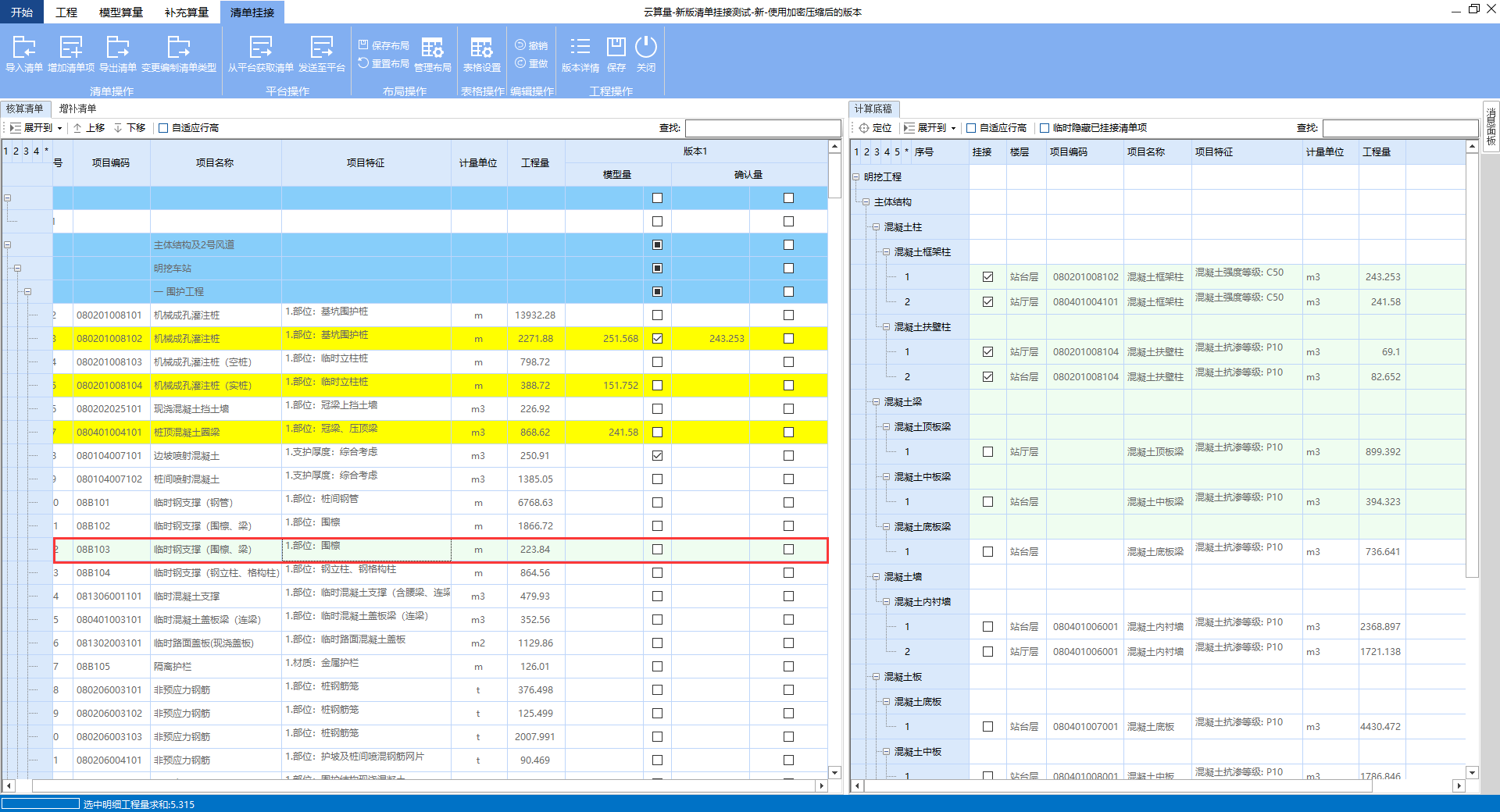

已挂接清单行颜色,如下图:

计算底稿页面颜色显示:

选中行的颜色,如下图:

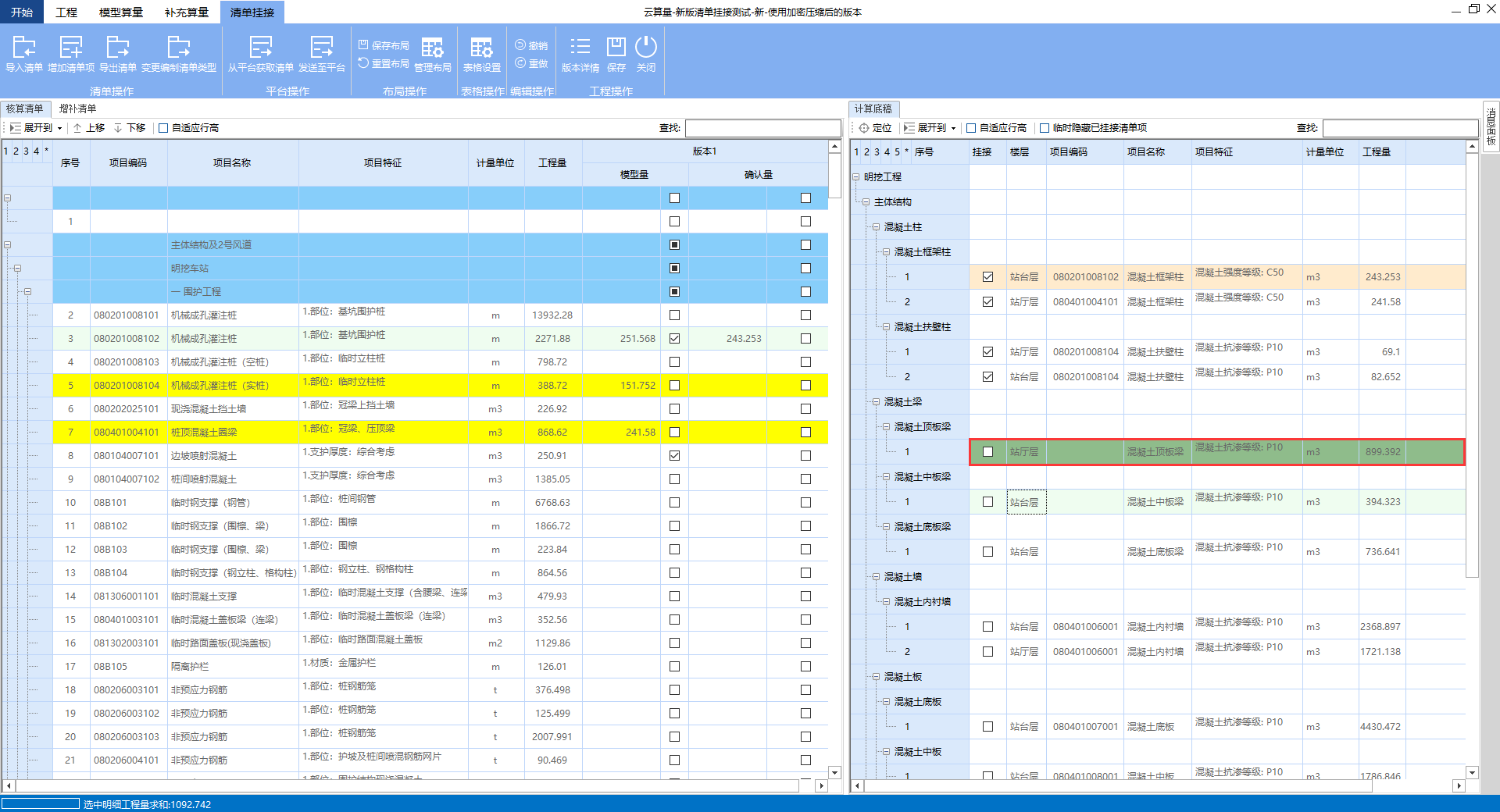

已修改工程量的颜色,如下图:

与选中清单行关联的颜色。

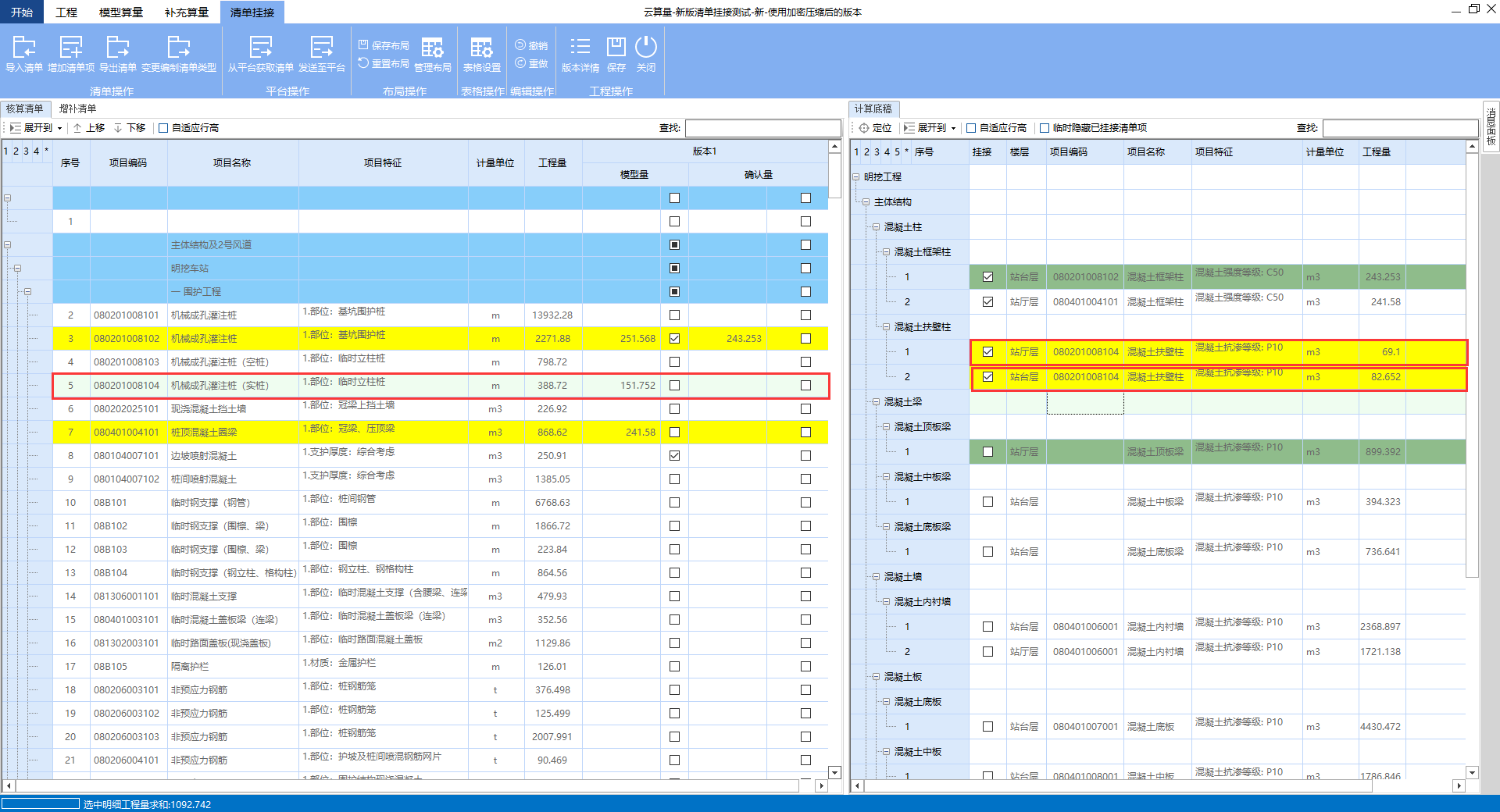

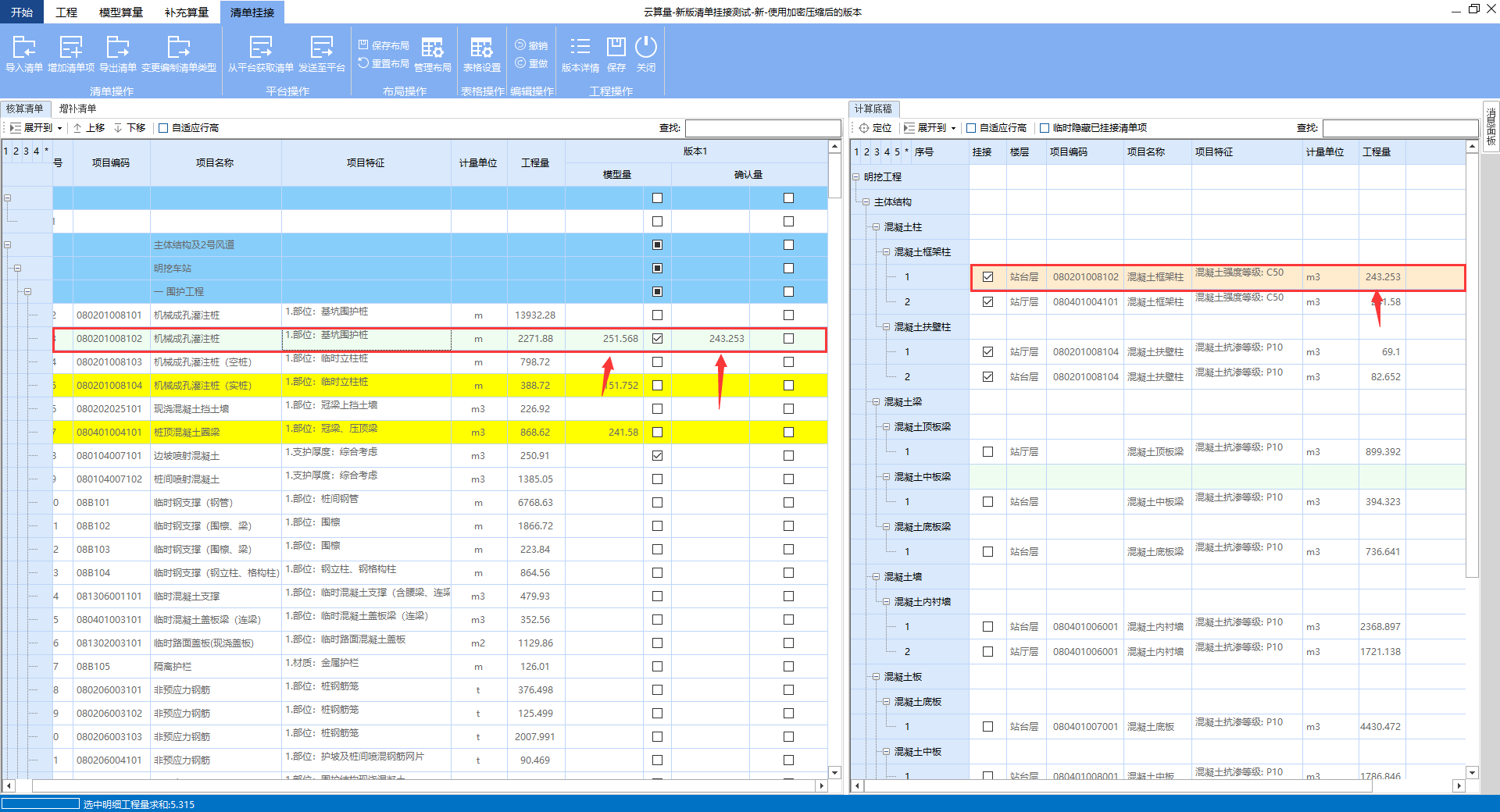

选中“清单”页表格中一个已挂接构件组的清单行,在不选中已挂接构件组的情况下,计算底稿页面黄色显示的构件组为该清单行对应的已挂接构件组。如下图:

已修改工程量且与选中清单行关联。

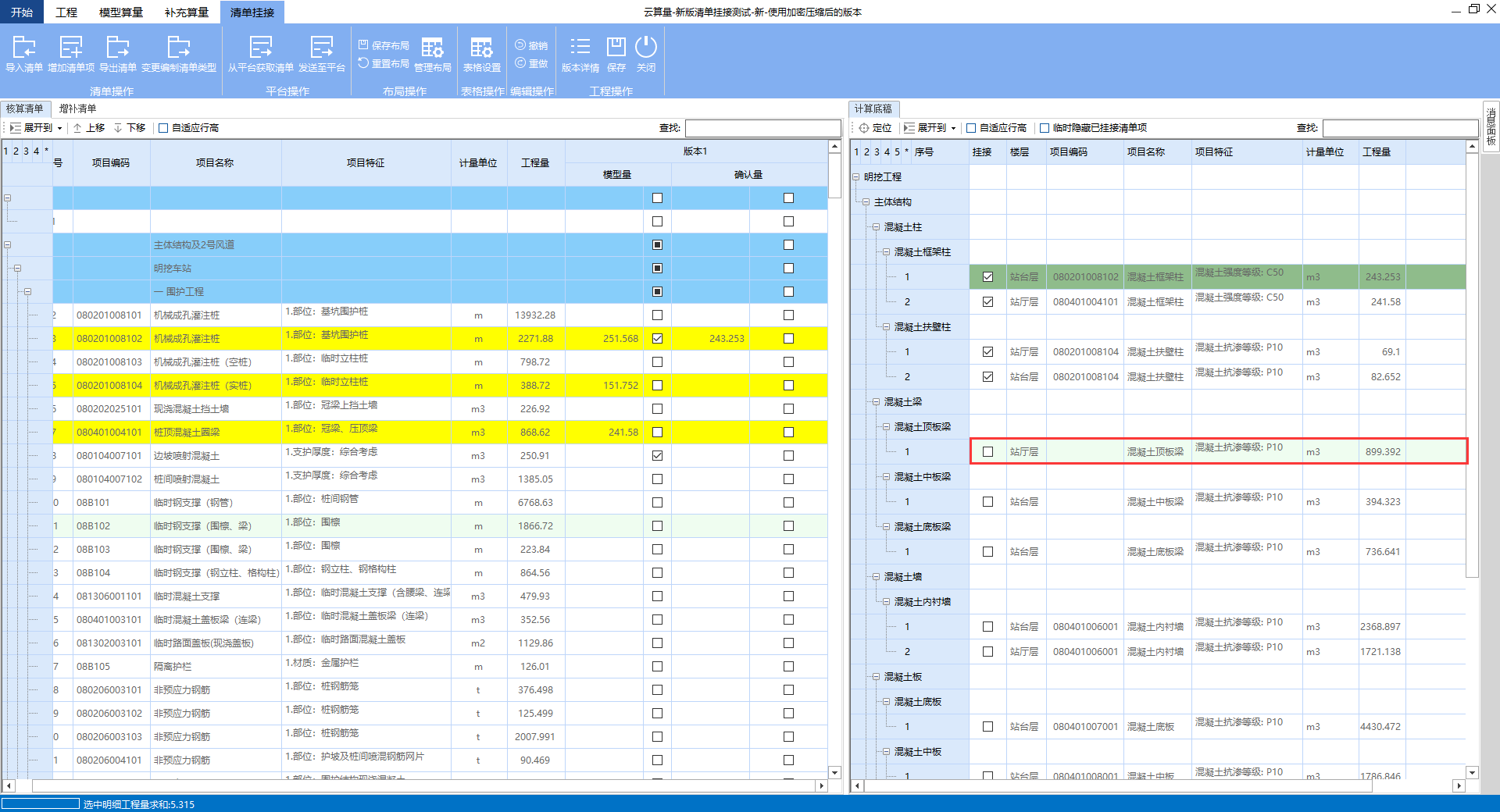

选中“清单”页表格中一个已挂接构件组的清单行,在不选中已挂接构件组的情况下,计算底稿页面橙色显示的构件组为该清单行对应已修改工程量的已挂接构件组。如下图:

2.6.3.清单操作

清单的导入与导出,工具栏如下:

(1)导入清单

导入清单功能用于导入由编制清单类型指定类型的清单(若编制清单类型为“核算清单”时,导入清单的类型将包括“增补清单”)和清单模板(可用于生成增补清单)。注意:编制清单的类型在创建版本时指定,用于指定目标版本的默认清单类型。

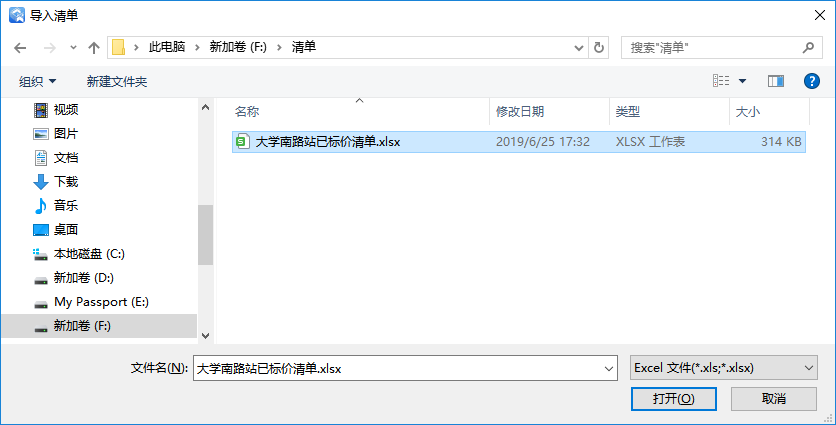

点击“导入清单”按钮,弹出导入清单对话框,用户浏览并选中需要导入的清单文件,CQC支持的文件类型为“Excel文件(*.xls;*.xlsx)”。如图:

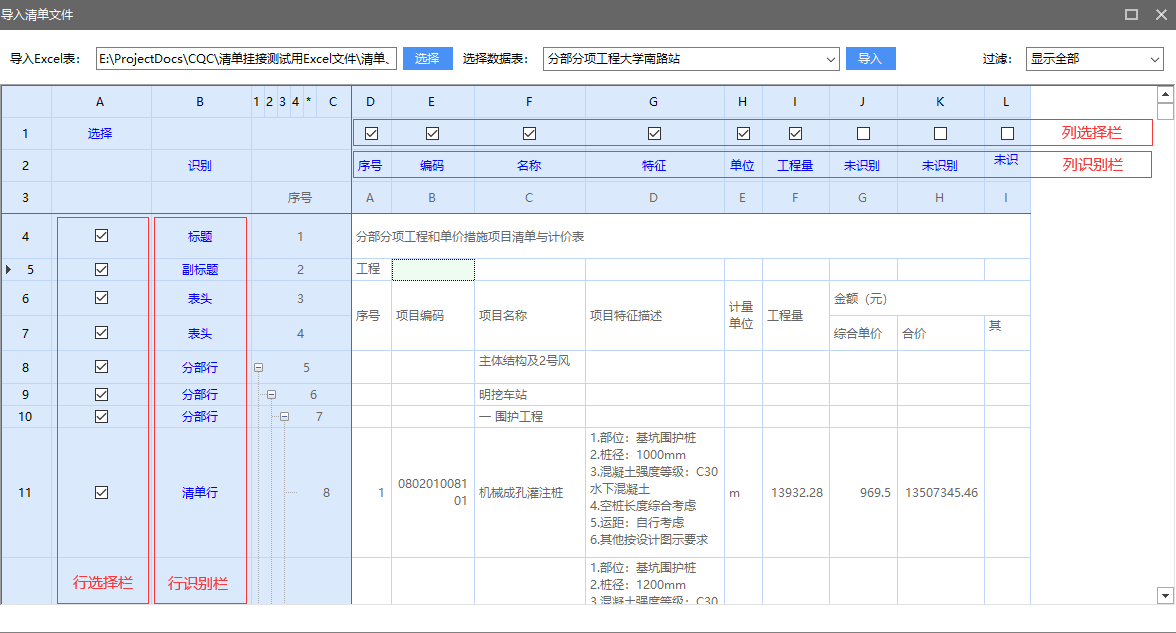

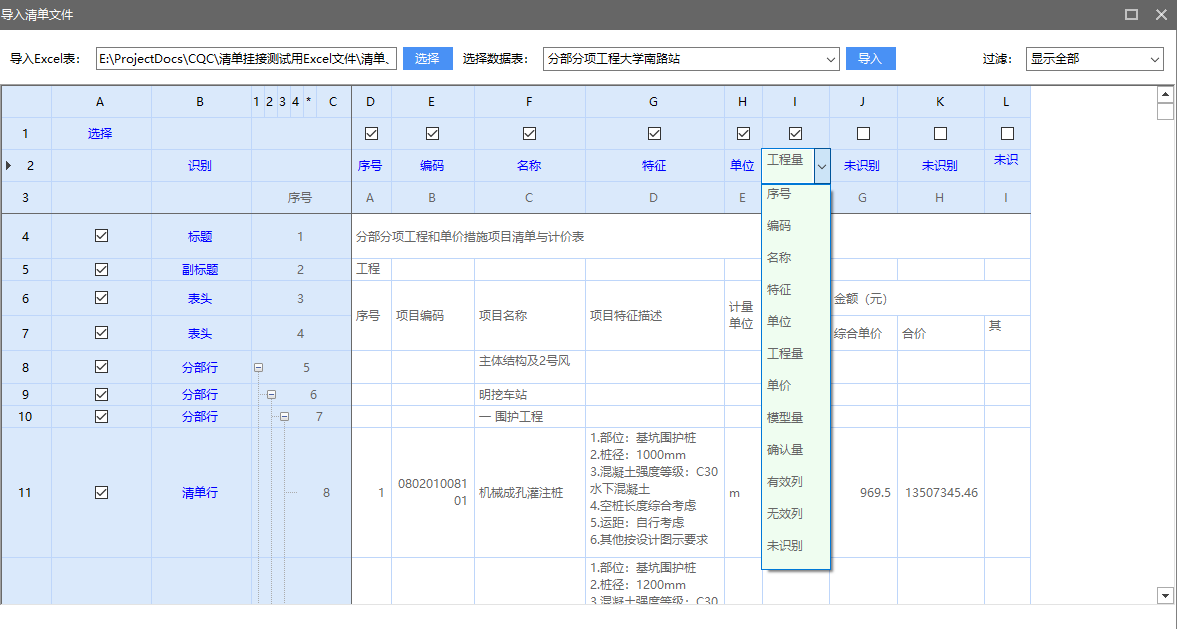

单击“打开”,弹出导入清单文件对话框:

“导入Excel表”:用户选择导入的清单文件。

“选择数据表”:需要导入的清单文件中的清单数据表。

“过滤”:根据选中项过滤出行识别栏中名称相同的行,下拉框可以切换选择相应的识别名称。

“行(列)选择栏”:选择栏中选择框勾选部分的行、列将被导入,未勾选部分不被导入。

“行(列)识别栏”:设置导入的清单数据表中对应的行(列)的类型

可直接变更选择栏的勾选状态,取消勾选时对应的识别行(列)将变更为“无效行(列)”,而手动勾选时对应的识别行(列)将变更为“有效行(列)”。

可通过点击行(列)识别栏的单元格,弹出下拉框,变更行(列)识别类型,同时若选择的识别类型为“有效行(列)”,则对应的行(列)选择框将被勾选,若选择的识别类型为“无效行(列)”,则对应的行(列)选择框将被取消勾选,如图:

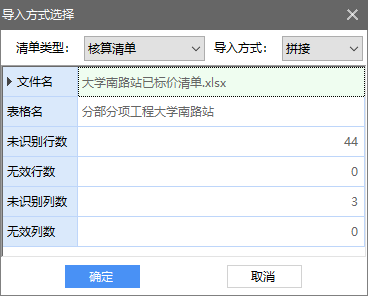

调整好识别和选择后,单击“导入”,弹出:

“清单类型”:用于指定到导入清单的类型,可选择清单模板和由编制清单类型确定的清单类型,如:核算清单、变更清单、洽商清单、控制价清单等,其中若编制清单类型为核算清单,那么可选类型还将包括增补清单。

“导入方式”:可选项“拼接”、“覆盖”。

【拼接】:将当前清单的内容追加至指定类型的清单后边。

【覆盖】:将指定类型的清单的内容替换为当前导入清单的内容。

注意:对存在锁定的清单进行覆盖时,覆盖操作会被禁止。

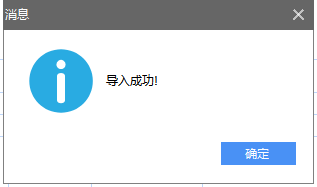

单击“确定”,弹出消息:

点击“确定”,表格页面区左侧显示为由编制清单类型指定的清单页面(若编制清单类型为“核算清单”,左侧将显示两个Tab页,分别为“核算清单”和“增补清单”),此页面称作“清单页面”,右侧显示为“计算底稿”页面,如图:

“清单页面”表格行只显示导入清单文件对话框中识别栏行的类型为“表头”、“分部行”和“清单行”的行,列只显示导入清单文件对话框中选择栏勾选的列。

(2)增加清单项

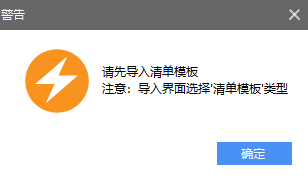

增加清单项功能用于将导入的清单模板的内容插入到增补清单中,该功能只有在编制清单类型为“核算清单”且存在导入的清单模板时可用。当不存在已导入的清单模板时将弹出警告:

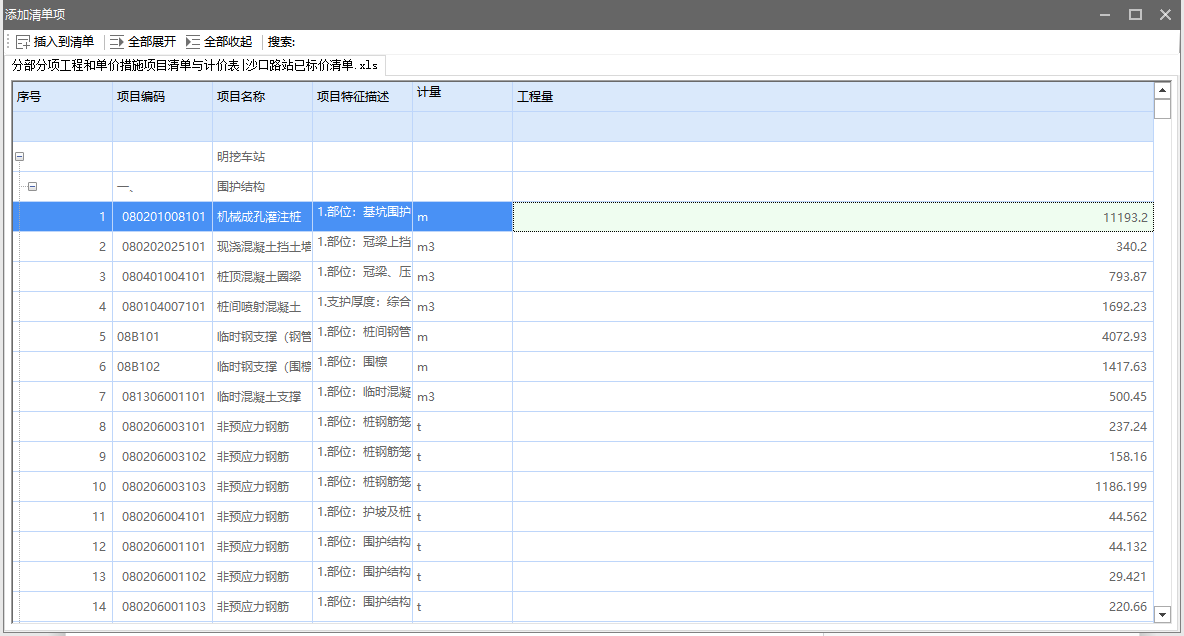

点击“增加清单项”按钮,弹出添加清单项对话框:

【插入到清单】:将选中的清单行插入到“增补清单”页面中;

也可直接双击选中清单行,将选中的清单行插入到“增补清单”页面中。插入到清单操作只能对添加清单项对话框中清单行进行操作,对分部行不起作用。

【全部展开】:展开显示表格中的全部内容;

【全部收起】:收起显示表格中的全部内容,只显示表格中第一级别的内容;

【搜索】:过滤搜索表格中内容。

在添加清单项对话框表格内单击鼠标右键,弹出右键菜单:

【插入到清单】:同添加清单项对话框上的“插入到清单”按钮,将选中的清单行插入到“增补清单”页面中;

【全部展开】:同添加清单项对话框上的“全部展开”按钮,展开显示表格中的全部内容;

【全部收起】:同添加清单项对话框上的“全部收起”按钮,收起显示表格中的全部内容,只显示表格中第一级的内容;

【删除模板】:删除当前界面的清单模板。

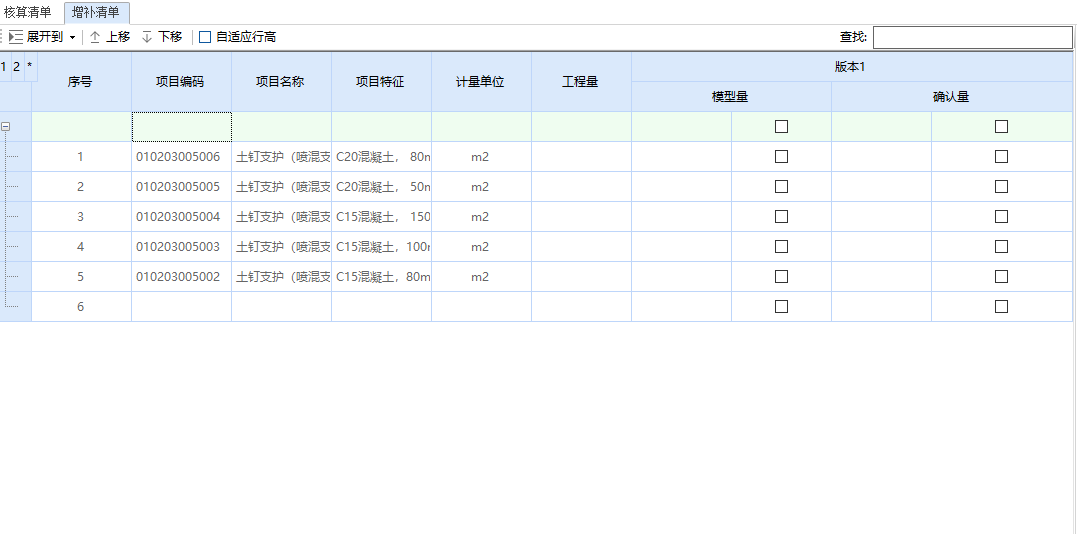

双击添加清单项对话框中清单行,将清单行插入到“增补清单”页面中,“增补清单”页中内容如图:

“增补清单”页面中表格列名固定不变,行顺序按插入到清单先后顺序排列。也可选中“增补清单”页面中清单行,将添加清单项对话框中清单行插入到“增补清单”页面中,插入的清单行出现在所选“增补清单”页面清单行的下方。

(3)导出清单

参考 2.7.2. 清单 章节

(4)变更编制清单类型

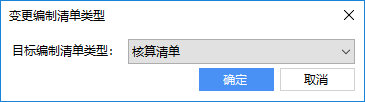

该功能用于修改当前版本指定的编制清单类型,点击“变更编制清单类型”,弹出窗口:

注意:从“核算清单”类型改为其它类型时,增补清单将被删除。从非“核算清单”类型改为“核算清单”类型时,将新增空白增补清单。

2.6.4.平台操作

【从平台获取清单】:从平台获取清单文件。

【发送至平台】:将当前清单发送至平台,用于平台进行后续处理。

2.6.5.布局操作

实现对清单挂接界面中“清单页面”、“计算底稿”页面的调整和位置摆放的布局操作。修改一个工程版本的布局,CQC所有工程版本清单挂接界面布局都被修改。工具栏如下:

【保存布局】:对当前清单挂接界面布局进行保存,CQC所有工程版本的清单挂接界面都将保存并变成当前布局。

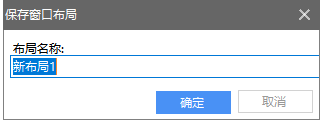

对“清单页面”、“计算底稿”页面按自己的需求进行页面调整和位置摆放布局后,点击“保存布局”按钮,弹出保存窗口布局对话框:

点击“确定”,保存的布局名称记录在【管理布局】里。

【重置布局】:重置成系统的默认布局。

【管理布局】:对已保存过的所有布局进行管理,布局名称按保存布局的先后顺序依次排列。

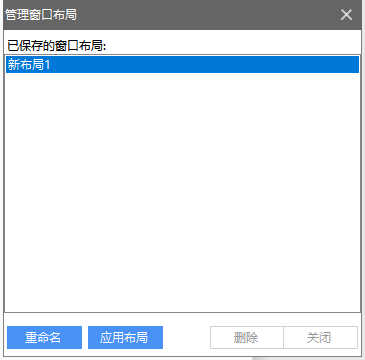

点击“管理布局”按钮,弹出管理窗口布局对话框:

“重命名”:对已保存的窗口布局名称进行修改;

“应用布局”:对已保存的窗口布局进行应用;

“删除”:对已保存的窗口布局进行删除;

2.6.6. 表格操作

对“核算清单”、“增补清单”、“计算底稿”页面表格的列显示状态和宽度的设置,制做表格的显示效果。只对打开的该工程的该版本有效,工具栏如下:

点击“表格设置”按钮,弹出表格设置对话框:

“表格”:下拉框可以切换选择需要设置列显示状态和宽度的表格;

“显示”:对所选表格的列显示状态进行设置;

“宽度”:对所选表格的列宽度进行设置,可直接对数据进行修改或在表格的列上拉伸修改。

2.6.7. 编辑操作

【撤销】:退回上一步操作;

【重做】:撤销后,退回到撤销前一步的操作。

2.6.8. 工程操作

【版本详情】:工程版本楼层的实际面积和构件个数的识取。同模型算量界面的“版本详情”按钮。

【保存】:保存用户当前的修改。

【关闭】:关闭当前打开的工程。

2.6.9.增补清单生成方式

只有编制清单类型为“核算清单”时,才能够生成增补清单。

生成增补清单的方式共两种:

① 与其它清单一样直接导入清单文件,具体操作参考章节 2.6.3.1. 导入清单

② 通过导入清单模板后,再由“增加清单项”功能,将模板的清单行插入增补清单生成,具体操作参考章节 2.6.3.2. 增加清单项
