分分钟搞定隧道管片模型
近年来随着BIM技术应用的深入研究和快速发展,国内BIM技术应用在隧道工程中的应用得到了更广泛的应用,但是由于隧道管片的特殊性以及软件自身的限制,盾构管片模型即快速又准确得创建出来是隧道管片建模的难点。
第一步:准备数据

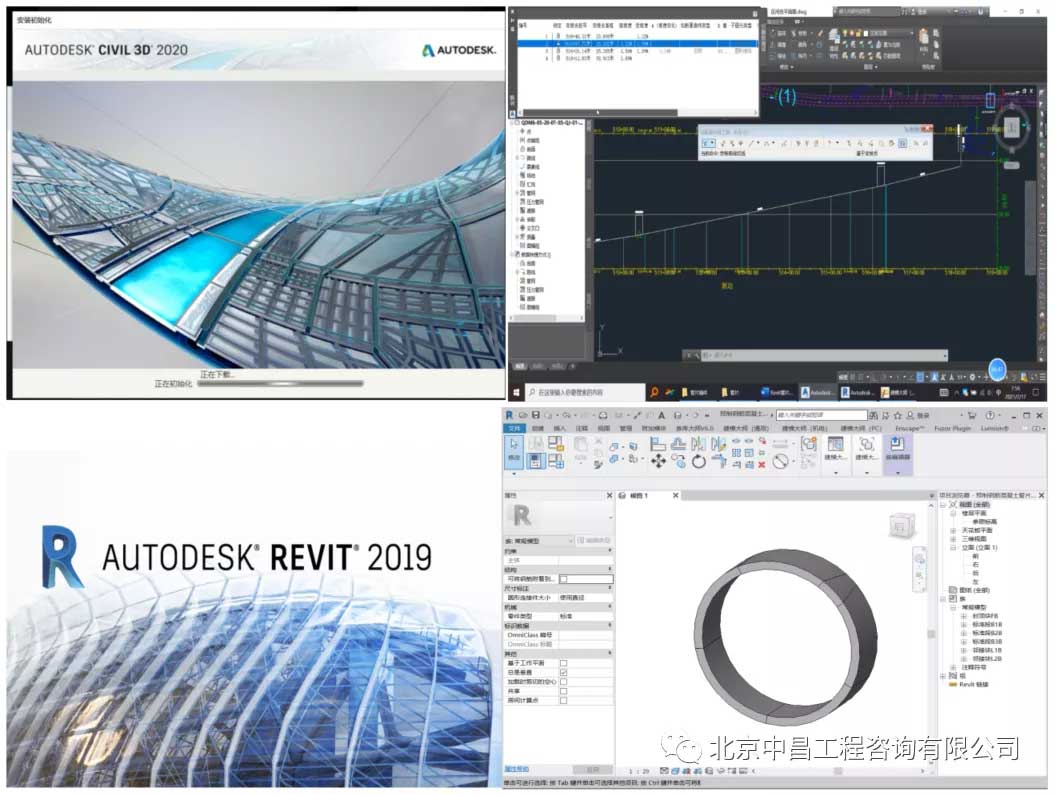

利用CIVIL3D输出线信息和点信息,利用revit准备管片族。
第二步:管片模型生成

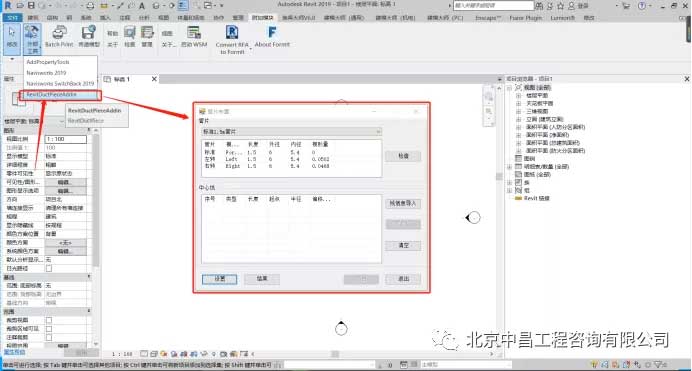

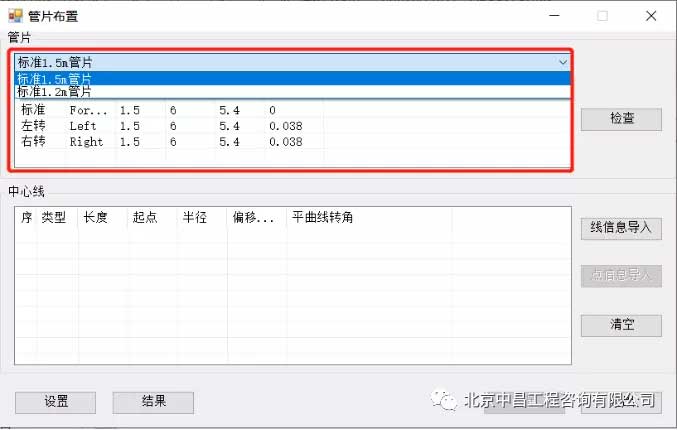

(1) 启动软件、选择族类型

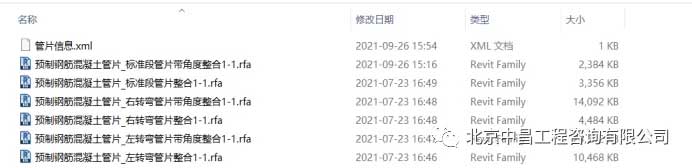

此处隧道管片智能化插件中已具备常用的1.5m和1.2m隧道管片族,用户也可以依据项目特点自行创建管片族进行管片族库的扩充。

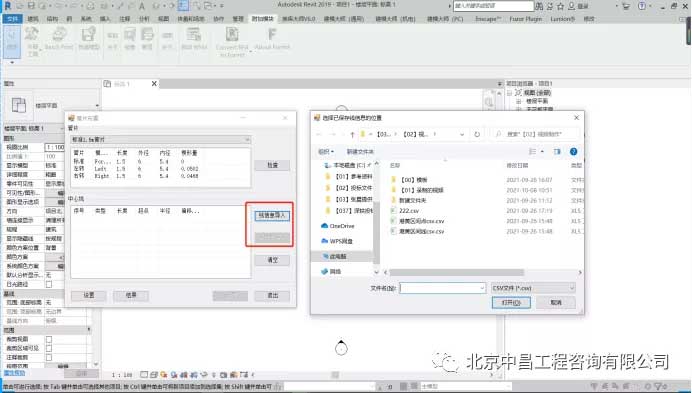

(2) 导入线信息和点信息

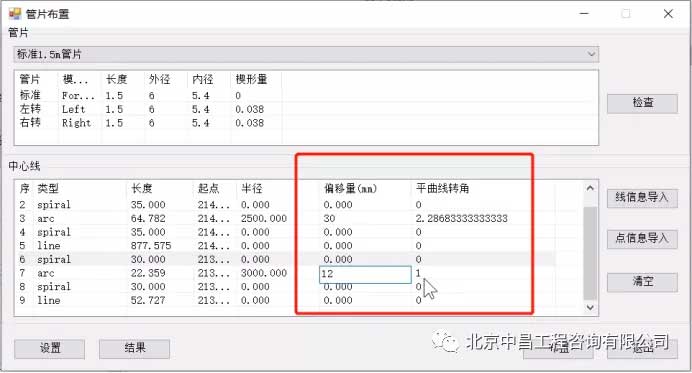

(3) 输入交点角度和偏移值

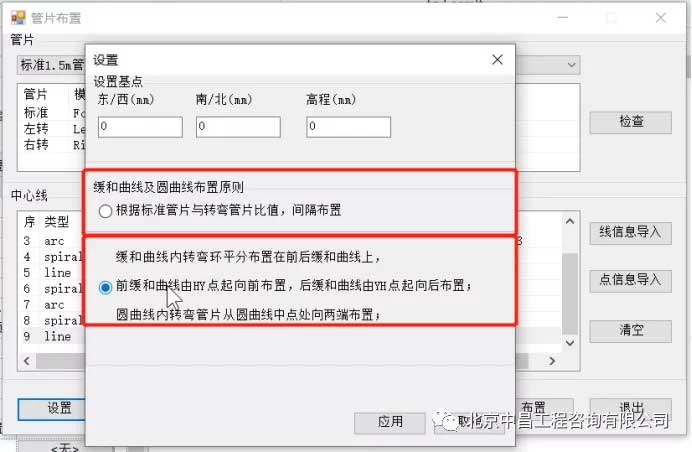

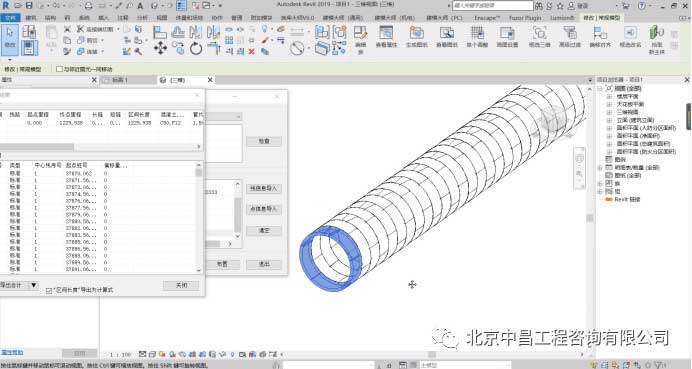

(4) 选择布置方式、生成盾构管片模型
在本插件中提供两种生成模式,供使用者自由选择,提高软件的便捷性。

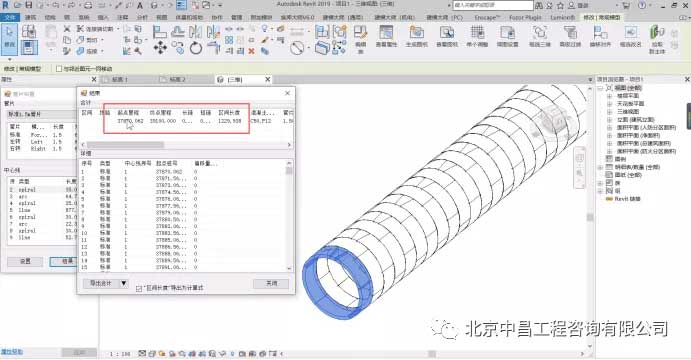

(5) 复核区间长度
通过输入起始里程以及长链、断链数据自动计算区间长度。
(6) 导出数据
第三步:自动编码

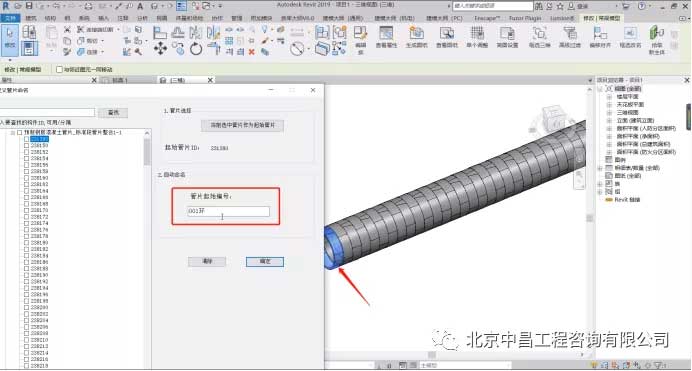

(1) 输入起始编码

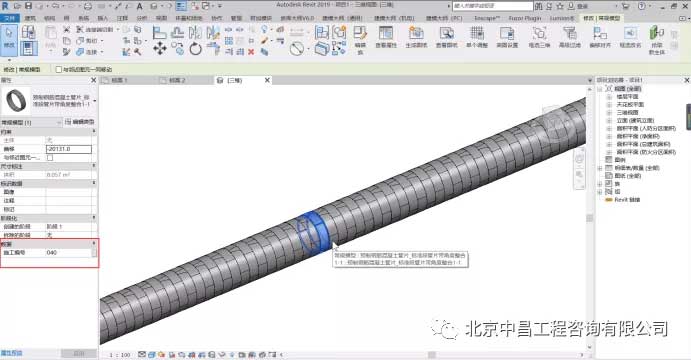

(2) 自动生成编码
